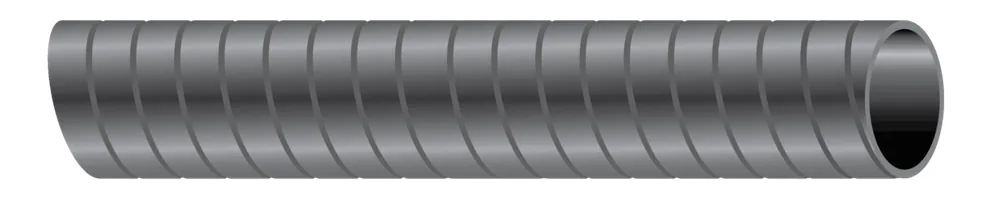

Ultratite® Type NM

Southwire

Ultratite® Type NM

Núm. Southwire
SPEC60520

Tubo conduit flexible no metálico hermético a líquidos (Liquidtight). Certificado UL/CSA. Resistente al aceite. Resistente a la luz solar. Resistente al aplastamiento. Rango de temperatura de -30 °C a 80 °C.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (24) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Diám. Sobre Cubierta Interna (in)(cm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Radio de Curvatura Mín. (in)(cm)
3/8 Inch3/8 Inch0.4841.230.6901.7511163.07.62 55094101
1/2 Inch1/2 Inch0.6221.580.8202.0813194.010.16 55094201
3/4 Inch3/4 Inch0.8202.081.0302.6218275.012.70 55094301
1 Inch1 Inch1.0412.641.2903.2826396.015.24 55094401
1-1/4 Inch1-1/4 Inch1.3803.511.6304.1431468.020.32 55094501
1-1/2 Inch1-1/2 Inch1.5754.001.8654.74456710.025.40 55094601
2 Inch2 Inch2.0205.132.3405.94629212.030.48 55094801
3/83/80.484/0.5040.484/0.5040.690/0.7100.690/0.71011113*3*
1/21/20.622/0.6420.622/0.6420.820/0.8400.820/0.840131344
3/43/40.820/0.8400.820/0.8401.030/1.0501.030/1.050181855
111.041/1.0661.041/1.0661.290/1.3151.290/1.315262666
1-1/41-1/41.380/1.4101.380/1.4101.630/1.6601.630/1.660313188
1-1/21-1/21.575/1.6001.575/1.6001.865/1.9001.865/1.90045451010
222.020/2.0452.020/2.0452.340/2.3752.340/2.37562621212
3/83/85509410655094106
1/21/2
3/43/458046301/ 5509430158046301/ 55094301
11
1-1/41-1/4
1-1/21-1/2
22

Números de parte en esta familia (24)

Por calibre:
Núm. SouthwireDescripciónTamañoLargoColor
3/8" (1)
55094101TUBO CONDUIT NO METÁLICO FLEXIBLE ULTRATITE GRIS 3/8" 100 FT 3/8" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT3/8100GRIS
1/2" (5)
55094201TUBO CONDUIT NO METÁLICO FLEXIBLE ULTRATITE GRIS 1/2" 100 FT 1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT1/2100GRIS
55094202TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1/2" GRIS 1000 FT 1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 1000 FT1/21000GRIS
55094205TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1/2" GRIS 500 FT 1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 500 FT1/2500GRIS
55094221Tubo Conduit Flexible No Metálico ULTRATITE 1/2" GRIS 25 FT 1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 25 FT1/225GRIS
55094222Tubo Conduit Flexible No Metálico ULTRATITE 1/2" GRIS 50 FT 1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 50 FT1/250GRIS
3/4" (6)
55094301TUBO CONDUIT NO METÁLICO FLEXIBLE ULTRATITE GRIS 3/4" 100 FT 3/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT3/4100GRIS
55094302TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 3/4" GRIS 800 FT 3/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 800 FT3/4800GRIS
55094303TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 3/4" GRIS 1000 FT 3/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 1000 FT3/41000GRIS
55094305TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 3/4" GRIS 250 FT 3/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 250 FT3/4250GRIS
55094321Tubo Conduit Flexible No Metálico ULTRATITE 3/4" GRIS 25 FT 3/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 25 FT3/425GRIS
55094322Tubo Conduit Flexible No Metálico ULTRATITE 3/4" GRIS 50 FT 3/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 50 FT3/450GRIS
1" (4)
55094401TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1" GRIS 100 FT 1" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT1100GRIS
55094402TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1" GRIS 50 FT 1" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 50 FT150GRIS
55094404TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1" GRIS 400 FT 1" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 400 FT1400GRIS
55094406TUBO CONDUIT NO METÁLICO FLEXIBLE ULTRATITE GRIS 1" 150 FT 1" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 150 FT1150GRIS
1-1/4" (3)
55094501TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1-1/4" GRIS 50 FT 1-1/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 50 FT1-1/450GRIS
55094502TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1-1/4" GRIS 100 FT 1-1/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT1-1/4100GRIS
55094504TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1-1/4" GRIS 250 FT 1-1/4" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 250 FT1-1/4250GRIS
1-1/2" (3)
55094601TUBO CONDUIT NO METÁLICO FLEXIBLE ULTRATITE GRIS 1-1/2" 50 FT 1-1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 50 FT1-1/250GRIS
55094602TUBO CONDUIT NO METÁLICO FLEXIBLE ULTRATITE GRIS 1-1/2" 100 FT 1-1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT1-1/2100GRIS
55094604TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 1-1/2" GRIS 150 FT 1-1/2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 150 FT1-1/2150GRIS
2" (2)
55094801TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 2" GRIS 50 FT 2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 50 FT250GRIS
55094804TUBO CONDUIT FLEXIBLE NO METÁLICO ULTRATITE 2" GRIS 100 FT 2" ULTRATITE FLEXIBLE NONMETALLIC CONDUIT GRAY 100 FT2100GRIS

Aplicación y características

Ultratite® Tipo NM es adecuado para las siguientes instalaciones:

  • Para la instalación y protección de conductores eléctricos
  • Circuitos de motor - para conductores de alimentadores de motor, circuitos derivados y de control.
  • Donde las condiciones de instalación, operación o mantenimiento requieren flexibilidad o protección contra líquidos, vapores, sólidos o condiciones climáticas
  • Edificios agrícolas según NEC® 547.5
  • Utilizado en aplicaciones industriales y comerciales para transportadores, ventiladores, grúas, acondicionadores de aire, maquinaria herramienta y equipo de lubricación
  • Instalaciones expuestas u ocultas
  • Aplicaciones que requieren movimiento, conexiones de cruzamiento o curvas ajustadas
  • Para enterramiento directo y embutido en concreto
  • Para conexiones flexibles a motores de piscina, spa y tina caliente según NEC® 680.21(A)(3) & 680.42(A)(1)
  • Conductores de suministro de letreros eléctricos e iluminación de contorno y circuitos secundarios según NEC® 600.7, 600.31 (1000 voltios o menos) & 600.32 (más de 1000 voltios)
  • Alimentadores y servicios de edificios flotantes según NEC® 553.7
  • Astilleros y Marinas de acuerdo con NEC® 555.13
  • Grúas y Polipastos de acuerdo con NEC® 610.11(C)
  • Para Ascensores, Montaplatos, Escaleras Mecánicas, Pasillos Móviles, Elevadores para Sillas de Ruedas y Elevadores de Escaleras de Sillas de acuerdo con NEC® 620.21 (donde expresamente permitido)
  • Bajo pisos elevados en conductores y cables de equipo de tecnología de la información de acuerdo con NEC® 645.5 (D) & 645.5(D)(2)
  • Acometida en longitudes de hasta seis pies según NEC® 230.43(15)
  • Para contención de circuitos de 600 Voltios y menor potencial
  • Aprobado para uso en longitudes mayores de 6 pies según NEC® 356.10(5)
  • Derivaciones de motor según NEC® 430.145(B)

  • Ubicación peligrosa:
    •
  • Clase I, Div. 2 - NEC® 501.10(B)(2)
  • Clase II, Div. 1 - NEC® 502.10(A)(2)
  • Clase II, Div. 2 - NEC® 502.10(B)(2)
  • Clase III, Div. 1 - NEC® 503.10(A)(2)
  • Clase III, Div. 2 - NEC® 503.10(B)

    • Características de Ultratite® Tipo NM
  • Una combinación protectora de materiales termoplásticos formados en un tubo conduit/canalización que sella agua, líquidos, abrasivos, alcohol, refrigerantes, vapores y gases corrosivos, suciedad, grasa, ácidos minerales, álcalis fijos no concentrados, aceites de petróleo, niebla y spray de sal, y condiciones climáticas
  • Interior liso para jalado fácil de cable
  • Cubierta resistente a la luz solar UV
  • Clasificado para rango de temperatura de -30°C a 80°C , 60°C Aceite (-22 a +176, 140°F Aceite)
  • Acepta accesorios estándar de tubo flexible estanco al líquido para uso con LFNC-B

    • Normas y referencias

    • UL 1660 Liquid-Tight Flexible Nonmetallic Conduit
    • NFPA 70 (National Electrical Code), Article 356 - Liquidtight flexible nonmetallic conduit
