TCU 600V Aislamiento NLEPR Chaqueta Termoestable LSZH-TS RHH/RHW-2/USE-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45010

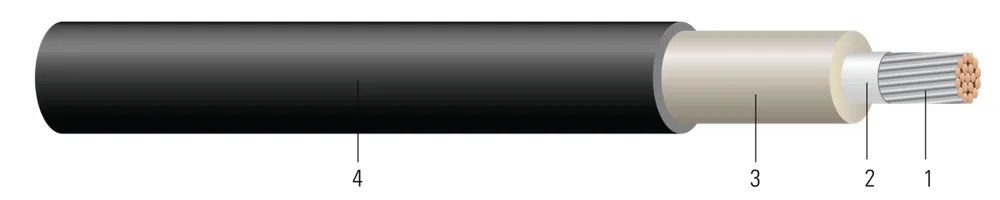

Cable de Potencia 600 Voltios, Conductor Único, Cobre Estañado, Aislamiento de Caucho Etileno Propileno sin Plomo (NL-EPR), RHH/RHW-2/USE-2, Termofijo SOLONON® Baja Emisión de Humo Cero Halógeno (LSZH-TS). Clasificado CT 1/0 y Mayor - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 500 KCMIL500 KCMIL | 11 | 3737 | 0.7892.00 | 751.91 | 651.65 | 1.0892.77 | 15432296 | 17982676 | 67424401 |
| 500 KCMIL500 KCMIL | 11 | 5.413.72 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 67424401 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 500 kcmil (2) | ||||
| 67424499 | 500 kcmil 37 HILOS CU ESTAÑADO 75 NL-EPR/65 LSZH 600V RHH/RHW-2/USE-2 NEGRO 500-37 TINNED CU 75 NL-EPR/65 LSZH 600V RHH/RHW-2/USE-2 BLACK | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 67424401 | 500-37 HILOS CU ESTAÑO 75 NL-EPR/65 LSZH 600V RHH/RHW-2/USE-2 NEGRO 1000 FT 500-37 TINNED CU 75 NL-EPR/65 LSZH 600V RHH/RHW-2/USE-2 BLACK 1000 FT | 500 KCMIL 1C 37S | CARRETE DE 1000 FT | |
Aplicación y características
Los cables de potencia 600 Volt de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, ductos, canalizaciones, charolas, enterramiento directo, soportado aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 según NEC Artículo 501 y 502. Calificado para 1000 lbs./FT de presión lateral máxima.
a. Cumple con NEC
b. Aprueba UL VW-1
c. Prueba de Flama Vertical 70,000 BTU/Hr.
d. Listado UL para uso CT en 1/0 y mayores
e. IEEE 1202 y ST-1 (1/0 y mayores)
f. Impacto en frío -40°C y flexión en frío
g. Resistente a Aceite I y II
h. Color negro resistente a UV/luz solar
i. Color disponible bajo solicitud
Normas y referencias
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 FT4-ST1 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- CT USE Sizes 1/0 AWG and Larger
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
