TCU 600/1000V Aislamiento EPR XHHW-2 Chaqueta Termoplástica CPE-TP. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona

Southwire

TCU 600/1000V Aislamiento EPR XHHW-2 Chaqueta Termoplástica CPE-TP. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona

Núm. Southwire
SPEC45106

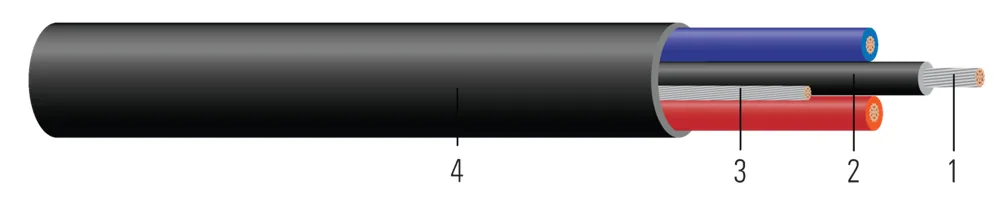

Cable de control Tipo TC-ER de 600/1000 voltios, conductores de cobre estañado, aislamiento de hule de etileno propileno (EPR) XHHW-2, chaqueta termoplástica de polietileno clorado (CPE-TP) con 1 conductor de tierra de cobre estañado, identificación de conductores de cable de control por Método 1 Tabla 2, clasificado VW-1.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (3) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorHebras del ConductorEspesor del Aislamiento (mils)(mm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso de Cobre (lbs/1000')(kgs/km)Peso Aprox. (lbs/1000')(kgs/km)Resistencia en CC a 25C (ohms/1000')(ohms/km)Resistencia en CA a 75C (ohms/1000')(ohms/km)Radio de Curvatura Mín. (in)(cm)Amperaje permitido Canalización 75CAmperaje permitido Canalización 90C
14 AWG14 AWG3377300.76451.140.4411.1250741161732.6313.923.1704.721.84.5720202525 59194699
12 AWG12 AWG3377300.76451.140.4501.14811211432131.6622.472.0022.981.84.5725253030 59196199
10 AWG10 AWG3377300.76451.140.5111.301291922043041.0401.551.2531.862.05.0835354040 59197599

Números de parte en esta familia (3)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
5919469914 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/ 1X14 GW TIPO TC-ER 1000V NEGRO 14-7 3/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ 1x14 GW TYPE TC-ER 1000V BLACK14 AWG 3C 7 STRNEGRO/ROJO/AZULCARRETE CORTE A LA MEDIDA
5919619912-7 3/C COBRE ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL 1x12 GW TYPE TC-ER 1000V NEGRO 12-7 3/C TINNED CU XHHW/CPE BLACK/RED/BLUE 1x12 GW TYPE TC-ER 1000V BLACK12 AWG 3C 7SNEGRO/ROJO/AZULCARRETE CORTE A LA MEDIDA
5919759910-7 3/C COBRE ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL 1x10 GW TYPE TC-ER 1000V NEGRO 10-7 3/C TINNED CU XHHW/CPE BLACK/RED/BLUE 1x10 GW TYPE TC-ER 1000V BLACK10 AWG 3C 7 STRNEGRO/ROJO/AZULCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de control de tipo TC-ER de 600/1000 voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas, enterramiento directo, aéreo soportado por mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas de Clase I, II y III, División 2 según los Artículos 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para ejecuciones expuestas (TC-ER) según NEC 336.10.

Normas y referencias

  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 44 Thermoset-Insulated Wires and Cables
  • UL 44 VW-1 Vertical flame test on individual conductors
  • UL 1277 Electrical Power and Control Tray Cables
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
  • ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
  • ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
