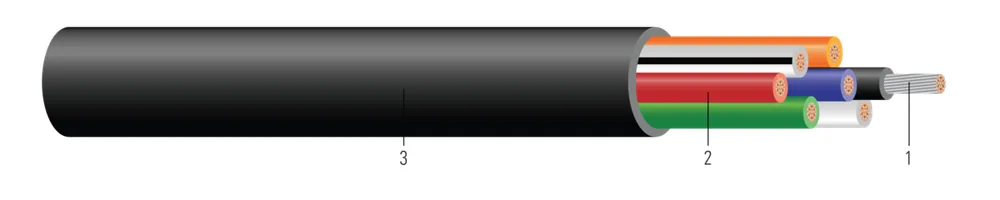

TCU 600/1000V Aislamiento EPR XHHW-2 Chaqueta Termoplástica CPE-TP. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45059
Cable de control Tipo TC-ER de 600/1000 voltios, conductores de cobre estañado, aislamiento de hule de etileno propileno (EPR) XHHW-2, chaqueta termoplástica de polietileno clorado (CPE-TP), identificación de conductores de cable de control por Método 1 Tabla 1, clasificado para charola (CT), resistente a la luz solar, resistente al aceite, para enterrado directo, clasificado VW-1, libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (17) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 33 | 77 | 300.76 | 451.14 | 0.3880.99 | 3755 | 86128 | 2.6313.92 | 3.1704.72 | 1.64.06 | 2020 | 2525 | 59945799 |
| 14 AWG14 AWG | 44 | 77 | 300.76 | 451.14 | 0.4231.07 | 5074 | 107159 | 2.6313.92 | 3.1704.72 | 1.74.32 | 1616 | 2020 | 59945899 |
| 14 AWG14 AWG | 55 | 77 | 300.76 | 451.14 | 0.4611.17 | 6292 | 129192 | 2.6313.92 | 3.1704.72 | 1.84.57 | 1616 | 2020 | 59945999 |
| 14 AWG14 AWG | 77 | 77 | 300.76 | 451.14 | 0.5021.28 | 87129 | 170253 | 2.6313.92 | 3.1704.72 | 2.05.08 | 1414 | 1717 | 59547999 |
| 14 AWG14 AWG | 99 | 77 | 300.76 | 601.52 | 0.6161.56 | 112167 | 232345 | 2.6313.92 | 3.1704.72 | 2.56.35 | 1414 | 1717 | 59946099 |
| 14 AWG14 AWG | 1212 | 77 | 300.76 | 601.52 | 0.6921.76 | 150223 | 299445 | 2.6313.92 | 3.1704.72 | 2.87.11 | 1010 | 1212 | 59946199 |
| 14 AWG14 AWG | 1919 | 77 | 300.76 | 601.52 | 0.8042.04 | 237353 | 434646 | 2.6313.92 | 3.1704.72 | 3.28.13 | 1010 | 1212 | 59547599 |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 451.14 | 0.4661.18 | 4060 | 86128 | 1.6622.47 | 2.0022.98 | 1.94.83 | 2525 | 3030 | 59563599 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 451.14 | 0.4661.18 | 6191 | 115171 | 1.6622.47 | 2.0022.98 | 1.94.83 | 2525 | 3030 | 59547299 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 451.14 | 0.4661.18 | 81121 | 148220 | 1.6622.47 | 2.0022.98 | 1.94.83 | 2020 | 2424 | 59563699 |
| 12 AWG12 AWG | 55 | 77 | 300.76 | 451.14 | 0.5431.38 | 101150 | 198295 | 1.6622.47 | 2.0022.98 | 2.25.59 | 2020 | 2424 | 59211199 |
| 12 AWG12 AWG | 99 | 77 | 300.76 | 601.52 | 0.5891.50 | 183272 | 319475 | 1.6622.47 | 2.0022.98 | 2.46.10 | 1717 | 2121 | 59691999 |
| 12 AWG12 AWG | 1212 | 77 | 300.76 | 601.52 | 0.7541.92 | 244363 | 410610 | 1.6622.47 | 2.0022.98 | 3.07.62 | 1212 | 1515 | 59547799 |
| 10 AWG10 AWG | 22 | 77 | 300.76 | 451.14 | 0.4661.18 | 6495 | 116173 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 59563299 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 451.14 | 0.4781.21 | 97144 | 161240 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 59555699 |
| 10 AWG10 AWG | 44 | 77 | 300.76 | 451.14 | 0.5561.41 | 129192 | 223332 | 1.0401.55 | 1.2531.86 | 2.25.59 | 2828 | 3232 | 59563399 |
| 10 AWG10 AWG | 1212 | 77 | 300.76 | 802.03 | 0.8992.28 | 388577 | 617918 | 1.0401.55 | 1.2531.86 | 3.69.14 | 1717 | 2020 | 64572699 |
Números de parte en esta familia (17)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 59945799 | 14 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO TIPO TC-ER 1000V NEGRO 14-7 3/C TINNED CU XHHW/CPE BLACK/WHITE/RED TYPE TC-ER 1000V BLACK | 14 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59945899 | 14-7 4 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO/VERDE TIPO TC-ER 1000V NEGRO 14-7 4/C TINNED CU XHHW/CPE BLACK/WHITE/RED/GREEN TYPE TC-ER 1000V BLACK | 14 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 59945999 | 14-7 5/C COBRE ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO/VERDE/NARANJA TIPO TC-ER 1000V NEGRO 14-7 5/C TINNED CU XHHW/CPE BLACK/WHITE/RED/GREEN/ORANGE TYPE TC-ER 1000V BLACK | 14 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59547999 | 14-7 7 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO TIPO TC-ER 1000V NEGRO 14-7 7/C TINNED CU XHHW/CPE BLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK TYPE TC-ER 1000V BLACK | 14 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 59946099 | 14 AWG CABLEADO 9 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 14-7 9/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 14 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59946199 | 14-7 12 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 14-7 12/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 14 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59547599 | 14-7 19 CONDUCTORES CU ESTAÑADO XHHW-2/CPE TIPO TC 600V NEGRO 0 FT 14-7 19/C TINNED CU XHHW-2/CPE TYPE TC 600V BLACK 0 FT | 14 AWG 19C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO STRIPE/ROJO-NEGRO STRIPE/VERDE-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AZUL-NEGRO STRIPE/NEGRO-BLANCO STRIPE/ROJO-BLANCO STRIPE/VERDE-BLANCO STRIPE/AZUL-BLANCO STRIPE/NEGRO-ROJO STRIPE/BLANCO-ROJO STRIPE/NARANJA-ROJO STRIPE/AZUL-ROJO STRIPE | CARRETE CORTE A LA MEDIDA | |
| 59563599 | 12-7 2 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO TIPO TC 1000V NEGRO 12-7 2/C TINNED CU XHHW/CPE BLACK/WHITE TYPE TC 1000V BLACK | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 59547299 | 12 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO TIPO TC-ER 1000V NEGRO 12-7 3/C TINNED CU XHHW/CPE BLACK/WHITE/RED TYPE TC-ER 1000V BLACK | 12 AWG 3C 7S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59563699 | 12-7 4 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO/VERDE TIPO TC-ER 1000V NEGRO 12-7 4/C TINNED CU XHHW/CPE BLACK/WHITE/RED/GREEN TYPE TC-ER 1000V BLACK | 12 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 59211199 | 12-7 5/C COBRE ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO/VERDE/NARANJA TIPO TC-ER 1000V NEGRO 12-7 5/C TINNED CU XHHW/CPE BLACK/WHITE/RED/GREEN/ORANGE TYPE TC-ER 1000V BLACK | 12 AWG 5C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59691999 | 12 AWG CABLEADO 9 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 12-7 9/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 12 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59547799 | 12-7 12 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 12-7 12/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 12 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59563299 | 10-7 2 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO TIPO TC 1000V NEGRO 10-7 2/C TINNED CU XHHW/CPE BLACK/WHITE TYPE TC 1000V BLACK | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 59555699 | 10 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO TIPO TC-ER 1000V NEGRO 10-7 3/C TINNED CU XHHW/CPE BLACK/WHITE/RED TYPE TC-ER 1000V BLACK | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59563399 | 10-7 4 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/BLANCO/ROJO/VERDE TIPO TC-ER 1000V NEGRO 10-7 4/C TINNED CU XHHW/CPE BLACK/WHITE/RED/GREEN TYPE TC-ER 1000V BLACK | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 64572699 | 10-7 12 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 10-7 12/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de control tipo TC-ER de 600/100 voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos (hazardous) Clase I, II y III, División 2 según el artículo 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para instalaciones expuestas (TC-ER) según NEC 336.10. Las construcciones con 2 conductores están clasificadas como TC. Clasificados VW-1. Resistente a la luz solar. Resistente al aceite. Para enterramiento directo. Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 44 VW-1 Vertical flame test on individual conductors
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 1
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
