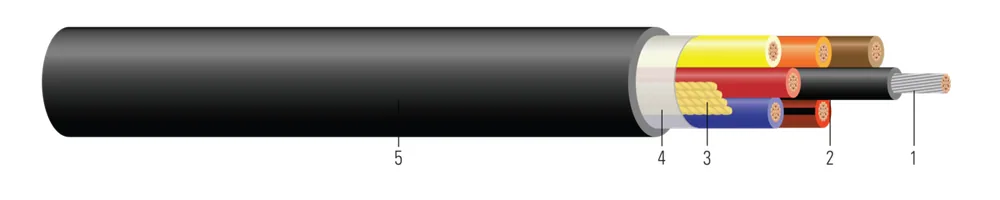

TCU 600/1000V Aislamiento EPR XHHW-2 Chaqueta Termoplástica CPE-TP. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45055
Cable de control Tipo TC-ER de 600/1000 voltios, conductores de cobre estañado, aislamiento de hule de etileno propileno (EPR) XHHW-2, chaqueta termoplástica de polietileno clorado (CPE-TP), identificación de conductores de cable de control por Método 1 Tabla 2, clasificado VW-1 calibres 14 a 10 AWG, clasificado para charola (CT), resistente a la luz solar, para enterrado directo, libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (32) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 22 | 77 | 300.76 | 451.14 | 0.3320.84 | 1624 | 5277 | 4.1816.22 | 5.0377.50 | 1.33.30 | -- | 1818 | 59193199 |
| 16 AWG16 AWG | 33 | 77 | 300.76 | 451.14 | 0.3510.89 | 2436 | 6698 | 4.1816.22 | 5.0377.50 | 1.43.56 | -- | 1818 | 59193299 |
| 16 AWG16 AWG | 44 | 77 | 300.76 | 451.14 | 0.3820.97 | 3248 | 82122 | 4.1816.22 | 5.0377.50 | 1.53.81 | -- | 1414 | 59193399 |
| 16 AWG16 AWG | 55 | 77 | 300.76 | 451.14 | 0.4151.05 | 4060 | 100149 | 4.1816.22 | 5.0377.50 | 1.74.32 | -- | 1414 | 59193499 |
| 16 AWG16 AWG | 77 | 77 | 300.76 | 451.14 | 0.4511.15 | 5683 | 128190 | 4.1816.22 | 5.0377.50 | 1.84.57 | -- | 1212 | 59193599 |
| 16 AWG16 AWG | 99 | 77 | 300.76 | 451.14 | 0.5551.41 | 72107 | 178265 | 4.1816.22 | 5.0377.50 | 2.25.59 | -- | 1212 | 59193699 |
| 16 AWG16 AWG | 1212 | 77 | 300.76 | 601.52 | 0.6181.57 | 96143 | 225335 | 4.1816.22 | 5.0377.50 | 2.56.35 | -- | 99 | 59193799 |
| 16 AWG16 AWG | 1515 | 77 | 300.76 | 601.52 | 0.6841.74 | 120179 | 273406 | 4.1816.22 | 5.0377.50 | 2.76.86 | -- | 99 | 59193899 |
| 14 AWG14 AWG | 22 | 77 | 300.76 | 451.14 | 0.3660.93 | 2537 | 6597 | 2.6313.92 | 3.1704.72 | 1.53.81 | 2020 | 2525 | 59194499 |
| 14 AWG14 AWG | 33 | 77 | 300.76 | 451.14 | 0.3880.99 | 3755 | 86128 | 2.6313.92 | 3.1704.72 | 1.64.06 | 2020 | 2525 | 59194799 |
| 14 AWG14 AWG | 44 | 77 | 300.76 | 451.14 | 0.4231.07 | 5074 | 107159 | 2.6313.92 | 3.1704.72 | 1.74.32 | 1616 | 2020 | 59194899 |
| 14 AWG14 AWG | 55 | 77 | 300.76 | 451.14 | 0.4611.17 | 6292 | 129192 | 2.6313.92 | 3.1704.72 | 1.84.57 | 1616 | 2020 | 59194999 |
| 14 AWG14 AWG | 77 | 77 | 300.76 | 451.14 | 0.5021.28 | 87129 | 170253 | 2.6313.92 | 3.1704.72 | 2.05.08 | 1414 | 1717 | 59195099 |
| 14 AWG14 AWG | 99 | 77 | 300.76 | 601.52 | 0.6161.56 | 112167 | 232345 | 2.6313.92 | 3.1704.72 | 2.56.35 | 1414 | 1717 | 59195199 |
| 14 AWG14 AWG | 1212 | 77 | 300.76 | 601.52 | 0.6921.76 | 150223 | 299445 | 2.6313.92 | 3.1704.72 | 2.87.11 | 1010 | 1212 | 59195299 |
| 14 AWG14 AWG | 1515 | 77 | 300.76 | 601.52 | 0.7431.89 | 187278 | 365543 | 2.6313.92 | 3.1704.72 | 2.25.59 | 1010 | 1212 | 59195399 |
| 14 AWG14 AWG | 1919 | 77 | 300.76 | 601.52 | 0.8052.04 | 237353 | 447665 | 2.6313.92 | 3.1704.72 | 2.25.59 | 1010 | 1212 | 59195499 |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 451.14 | 0.4041.03 | 4060 | 86128 | 1.6622.47 | 2.0022.98 | 1.64.06 | 2525 | 3030 | 59195999 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 451.14 | 0.4661.18 | 6191 | 116173 | 1.6622.47 | 2.0022.98 | 1.94.83 | 2525 | 3030 | 59196099 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 451.14 | 0.4691.19 | 81121 | 147219 | 1.6622.47 | 2.0022.98 | 1.94.83 | 2020 | 2424 | 59196299 |
| 12 AWG12 AWG | 55 | 77 | 300.76 | 451.14 | 0.5431.38 | 101150 | 198295 | 1.6622.47 | 2.0022.98 | 2.25.59 | 2020 | 2424 | 59196399 |
| 12 AWG12 AWG | 77 | 77 | 300.76 | 601.52 | 0.5891.50 | 142211 | 253377 | 1.6622.47 | 2.0022.98 | 2.46.10 | 1717 | 2121 | 59196499 |
| 12 AWG12 AWG | 99 | 77 | 300.76 | 601.52 | 0.5891.50 | 183272 | 307457 | 1.6622.47 | 2.0022.98 | 2.46.10 | 1717 | 2121 | 59196599 |
| 12 AWG12 AWG | 1212 | 77 | 300.76 | 601.52 | 0.7671.95 | 244363 | 411612 | 1.6622.47 | 2.0022.98 | 3.17.87 | 1212 | 1515 | 59196699 |
| 12 AWG12 AWG | 1515 | 77 | 300.76 | 601.52 | 0.8642.19 | 305454 | 542807 | 1.6622.47 | 2.0022.98 | 3.58.89 | 1212 | 1515 | 59196799 |
| 10 AWG10 AWG | 22 | 77 | 300.76 | 451.14 | 0.4481.14 | 6495 | 116173 | 1.0401.55 | 1.2531.86 | 1.84.57 | 3535 | 4040 | 59197399 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 451.14 | 0.4761.21 | 97144 | 160238 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 59197499 |
| 10 AWG10 AWG | 44 | 77 | 300.76 | 451.14 | 0.5601.42 | 129192 | 225335 | 1.0401.55 | 1.2531.86 | 2.25.59 | 2828 | 3232 | 59197699 |
| 10 AWG10 AWG | 55 | 77 | 300.76 | 601.52 | 0.6021.53 | 161240 | 267397 | 1.0401.55 | 1.2531.86 | 2.46.10 | 2828 | 3232 | 59197799 |
| 10 AWG10 AWG | 77 | 77 | 300.76 | 601.52 | 0.6551.66 | 226336 | 355528 | 1.0401.55 | 1.2531.86 | 2.66.60 | 2424 | 2828 | 59197899 |
| 10 AWG10 AWG | 99 | 77 | 300.76 | 601.52 | 0.7651.94 | 291433 | 450670 | 1.0401.55 | 1.2531.86 | 3.17.87 | 2424 | 2828 | 59197999 |
| 10 AWG10 AWG | 1212 | 77 | 300.76 | 802.03 | 0.8992.28 | 388577 | 619921 | 1.0401.55 | 1.2531.86 | 3.69.14 | 1717 | 2020 | 59198099 |
Números de parte en esta familia (32)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 59193199 | 16-7 2 CONDUCTORES CU ESTAÑO INSTRUMENTACIÓN/CPE TIPO TC 600V NEGRO 16-7 2/C TINNED CU INSTRUMENTATION/CPE TYPE TC 600V BLACK | 16 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59193299 | 16-7 3 CONDUCTORES CU ESTAÑADO EPDM/CPE TIPO TC-ER 600V NEGRO 0 FT 16-7 3/C TINNED CU EPDM/CPE TYPE TC-ER 600V BLACK 0 FT | 16 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 59193399 | 16-7 4 CONDUCTORES CU ESTAÑADO EPDM/CPE TIPO TC 600V NEGRO 0 FT 16-7 4/C TINNED CU EPDM/CPE TYPE TC 600V BLACK 0 FT | 16 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59193499 | 16-7 5 CONDUCTORES CU ESTAÑADO EPDM/CPE TIPO TC-ER 600V NEGRO 0 FT 16-7 5/C TINNED CU EPDM/CPE TYPE TC-ER 600V BLACK 0 FT | 16 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 59193599 | 16-7 7 CONDUCTORES CU ESTAÑADO EPDM/CPE TIPO TC 600V NEGRO 0 FT 16-7 7/C TINNED CU EPDM/CPE TYPE TC 600V BLACK 0 FT | 16 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 59193699 | 16-7 9 CONDUCTORES CU ESTAÑADO EPDM/CPE TIPO TC 600V NEGRO 0 FT 16-7 TINNED CU 9/C EPDM/CPE TYPE TC 600V BLACK 0 FT | 16 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59193799 | 16-7 CU ESTAÑADO 12/C EPDM/CPE TIPO TC 600V NEGRO 16-7 TINNED CU 12/C EPDM/CPE TYPE TC 600V BLACK | 16 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59193899 | 16-7 15 CONDUCTORES CU ESTAÑADO EPDM/CPE TIPO TC-ER 1000V NEGRO 16-7 15/C TINNED CU EPDM/CPE TYPE TC-ER 1000V BLACK | 16 AWG 15C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL-ROJO CON FRANJA/NARANJA-ROJO CON FRANJA/AMARILLO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59194499 | 14-7 2/C CU ESTAÑADO XHHW/CPE TIPO TC 1000V NEGRO 14-7 2/C TINNED CU XHHW/CPE TYPE TC 1000V BLACK | 14 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59194799 | 14 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL TIPO TC-ER 1000V NEGRO 14-7 3/C TINNED CU XHHW/CPE BLACK/RED/BLUE TYPE TC-ER 1000V BLACK | 14 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 59194899 | 14-7 4 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER 1000V NEGRO 14-7 4/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE TYPE TC-ER 1000V BLACK | 14 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59194999 | 14-7 5/C CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA/AMARILLO TIPO TC-ER 1000V NEGRO 14-7 5/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE/YELLOW TYPE TC-ER 1000V BLACK | 14 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 59195099 | 14-7 7 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TIPO TC-ER 1000V NEGRO 14-7 7/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER 1000V BLACK | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 59195199 | 14 AWG CABLEADO 9 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 14-7 9/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 14 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59195299 | 14-7 12 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 14-7 12/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 14 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59195399 | 14-7 15 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 14-7 15/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 14 AWG 15C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL-ROJO CON FRANJA/NARANJA-ROJO CON FRANJA/AMARILLO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59195499 | 14-7 19 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 14-7 19/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 14 AWG 19C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE | CARRETE CORTE A LA MEDIDA | |
| 59195999 | 12-7 2/C TINNED CU XHHW/CPE NEGRO/ROJO TYPE TC-ER 1000V NEGRO 12-7 2/C TINNED CU XHHW/CPE BLACK/RED TYPE TC-ER 1000V BLACK | 12 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59196099 | 12 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL TIPO TC-ER 1000V NEGRO 12-7 3/C TINNED CU XHHW/CPE BLACK/RED/BLUE TYPE TC-ER 1000V BLACK | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 59196299 | 12-7 4 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER 1000V NEGRO 12-7 4/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE TYPE TC-ER 1000V BLACK | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59196399 | 12-7 5/C CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA/AMARILLO TIPO TC-ER 1000V NEGRO 12-7 5/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE/YELLOW TYPE TC-ER 1000V BLACK | 12 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 59196499 | 12-7 7 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TIPO TC-ER 1000V NEGRO 12-7 7/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER 1000V BLACK | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 59196599 | 12 AWG CABLEADO 9 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 12-7 9/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 12 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59196699 | 12-7 12 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 12-7 12/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59196799 | 12-7 15 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 12-7 15/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 12 AWG 15C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL-ROJO CON FRANJA/NARANJA-ROJO CON FRANJA/AMARILLO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59197399 | 10-7 2 CONDUCTORES CU ESTAÑO XHHW/CPE NEGRO/ROJO TIPO TC 1000V NEGRO 10-7 2/C TINNED CU XHHW/CPE BLACK/RED TYPE TC 1000V BLACK | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59197499 | 10 AWG 7 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL TIPO TC-ER 1000V NEGRO 10-7 3/C TINNED CU XHHW/CPE BLACK/RED/BLUE TYPE TC-ER 1000V BLACK | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 59197699 | 10-7 4 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER 1000V NEGRO 10-7 4/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE TYPE TC-ER 1000V BLACK | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59197799 | 10-7 5/C CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA/AMARILLO TIPO TC-ER 1000V NEGRO 10-7 5/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE/YELLOW TYPE TC-ER 1000V BLACK | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 59197899 | 10-7 7 CONDUCTORES CU ESTAÑADO XHHW/CPE NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TIPO TC-ER 1000V NEGRO 10-7 7/C TINNED CU XHHW/CPE BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER 1000V BLACK | 10 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 59197999 | 10 AWG CABLEADO 9 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 10-7 9/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 10 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 59198099 | 10-7 12 CONDUCTORES CU ESTAÑADO XHHW/CPE TIPO TC-ER 1000V NEGRO 10-7 12/C TINNED CU XHHW/CPE TYPE TC-ER 1000V BLACK | 10 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de control tipo TC-ER de 600/1000 voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos (hazardous) Clase I, II y III, División 2 según el artículo 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para instalaciones expuestas (TC-ER) según NEC 336.10. Las construcciones con 2 conductores están clasificadas como TC. Clasificados VW-1 para tamaños 14 - 10 AWG. Resistente a la luz solar. Para enterramiento directo. Libre de silicona.
Normas y referencias
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 44 VW-1 Vertical flame test on individual conductors
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
