TCU 2000V Aislamiento NLEPR Cubierta Termoestable LSZH-TS. RHH/RHW-2
- Núm. Southwire
- SPEC45503

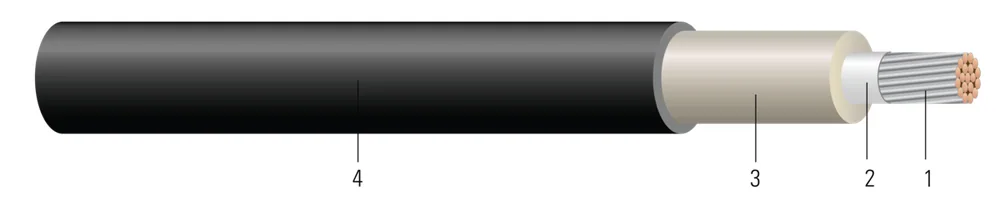

Cable de Potencia de 2000 Volts, Un Solo Conductor de Cobre o Cobre Estañado, aislamiento de Hule de Etileno Propileno (EPR) RHH/RHW-2, Cubierta Termoestable SOLONON® (LSZH-TS).
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 11 | 1919 | 0.3620.92 | 651.65 | 451.14 | 0.5981.52 | 326485 | 428637 | 67218599 |
| 250 KCMIL250 KCMIL | 11 | 259259 | 0.6101.55 | 1052.67 | 651.65 | 0.9722.47 | 8111207 | 10691591 | 66427899 |
| 500 KCMIL500 KCMIL | 11 | 259259 | 0.8902.26 | 1052.67 | 651.65 | 1.2523.18 | 15792350 | 19242863 | 64941799 |
| 750 KCMIL750 KCMIL | 11 | 6161 | 0.9682.46 | 902.29 | 651.65 | 1.2973.29 | 23163447 | 26503944 | 56879899 |
| 750 KCMIL750 KCMIL | 11 | 127127 | 0.9682.46 | 902.29 | 651.65 | 1.3003.30 | 23153445 | 26523947 | 64388199 |
| 1000 KCMIL1000 KCMIL | 11 | 127127 | 1.1182.84 | 902.29 | 651.65 | 1.4503.68 | 30884595 | 34685161 | 65313299 |
| 2000 KCMIL2000 KCMIL | 11 | 127127 | 1.5834.02 | 1152.92 | 952.41 | 2.0315.16 | 61759189 | 690310273 | 55138001 |
| 1/0 AWG1/0 AWG | 11 | 4.711.94 | 845383.29 | 0.1020.15 | 0.1220.18 | 0.0440.07 | 150150 | 170170 | 67218599 |
| 250 KCMIL250 KCMIL | 11 | 7.819.81 | 2000907.18 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 255255 | 290290 | 66427899 |
| 500 KCMIL500 KCMIL | 11 | 10.025.40 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 64941799 |
| 750 KCMIL750 KCMIL | 11 | 10.225.91 | 60002721.55 | 0.0140.02 | 0.0220.03 | 0.0380.06 | 475475 | 535535 | 56879899 |
| 750 KCMIL750 KCMIL | 11 | 10.426.42 | 60002721.55 | 0.0140.02 | 0.0220.03 | 0.0380.06 | 475475 | 535535 | 64388199 |
| 1000 KCMIL1000 KCMIL | 11 | 11.629.46 | 80003628.74 | 0.0110.02 | 0.0180.03 | 0.0370.06 | 545545 | 615615 | 65313299 |
| 2000 KCMIL2000 KCMIL | 11 | 16.040.64 | 100004535.92 | 0.0050.01 | 0.0160.02 | 0.0340.05 | 665665 | 750750 | 55138001 |
Números de parte en esta familia (8)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 1/0 AWG (1) | ||||
| 67218599 | 1/0-19 CU ESTAÑADO 65 NL-EPR/45 LSZH 2KV RHH/RHW-2 NEGRO 1/0-19 TINNED CU 65 NL-EPR/45 LSZH 2KV RHH/RHW-2 BLACK | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | ||||
| 66427899 | 250-259 CU ESTAÑO 105 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 250-259 TINNED CU 105 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 250 KCMIL 1C 259S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | ||||
| 64941799 | 500-259 CU ESTAÑO 105 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 500-259 TINNED CU 105 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 500 KCMIL 1C 259S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (2) | ||||
| 64388199 | 750-127 CU ESTAÑADO 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 750-127 TINNED CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 750 KCMIL 1C 127S | CARRETE CORTE A LA MEDIDA | |
| 56879899 | 750-61 CU ESTAÑADO 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 750-61 TINNED CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 750 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
| 1000 kcmil (1) | ||||
| 65313299 | 1000-127 CU ESTAÑO 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 1000-127 TINNED CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 1000 KCMIL 1C 127S | CARRETE CORTE A LA MEDIDA | |
| 2000 kcmil (2) | ||||
| 55138099 | 2000-127 CU 115 NL-EPR/95 LSZH 2KV RHH/RHW-2 NEGRO 2000-127 CU 115 NL-EPR/95 LSZH 2KV RHH/RHW-2 BLACK | 2000 KCMIL 1C 127S | CARRETE CORTE A LA MEDIDA | |
| 55138001 | 2000 kcmil 127 HILOS CU 115 NL-EPR/95 LSZH 2KV RHH/RHW-2 NEGRO 500 FT 2000-127 CU 115 NL-EPR/95 LSZH 2KV RHH/RHW-2 BLACK 500 FT | 2000 KCMIL 1C 127S | CARRETE DE 500 FT | |
Aplicación y características
Los cables de potencia de 2000 Voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, canales, charolas, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no excede 90°C para operación normal en ubicaciones húmedas y secas, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 conforme al Artículo 501 y 502 del NEC.
Normas y referencias
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- ASTM B173 Rope-Lay-Stranded Copper Conductors Having Concentric-Stranded Members
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (250kcmil & Larger)
- NFPA 502 Standard for Road Tunnels, Bridges, and Other Limited Access Highways (non-emergency circuits only)
- AREMA 10.3.13 Recommended Design Criteria for Low-Smoke Halogen Free (LSHF) Polymeric Cable Jackets
