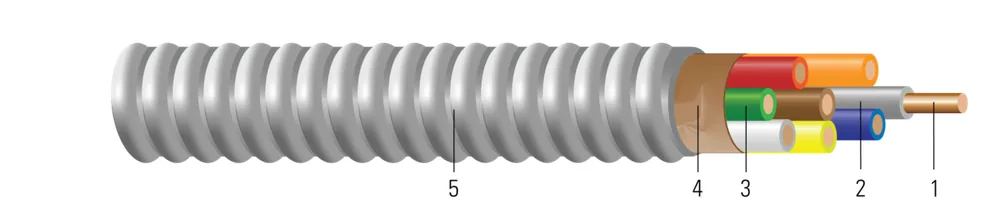

Cable para termostato con armadura de acero tipo MC

Núm. Southwire: SPEC60420

Conductores individuales aislados TFN/TEWN 18 AWG. Tierra verde aislada. Listado UL. 600 voltios. Clasificación VW-1. Armadura entrelazada de acero.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (8) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Color	Diámetro Sobre Conductor (in)(cm)	Hebras del Conductor	Espesor del Aislamiento (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)
18 AWG18 AWG	22	BK, WEBK, WE	0.0400.10	SolidSolid	150.38	0.3860.98	77115	55317301
18 AWG18 AWG	33	BK, RD, WEBK, RD, WE	0.0400.10	SolidSolid	150.38	0.3860.98	84125	55317402
18 AWG18 AWG	44	BK, RD BE, WEBK, RD BE, WE	0.0400.10	SolidSolid	150.38	0.4191.06	96143	55317002
18 AWG18 AWG	66	BK, RD BE, WE, YW, GNBK, RD BE, WE, YW, GN	0.0400.10	SolidSolid	150.38	0.4421.12	116173	55316902
18 AWG18 AWG	77	BK, RD BE, WE, YW, BN, OE, GNBK, RD BE, WE, YW, BN, OE, GN	0.0400.10	SolidSolid	150.38	0.4661.18	135201	55476302
18 AWG18 AWG	22	2.76.86	6.6699.92	8.03511.96	0.0360.05	1414	55317301
18 AWG18 AWG	33	2.76.86	6.6699.92	8.03511.96	0.0360.05	1414	55317402
18 AWG18 AWG	44	2.97.37	6.6699.92	8.03511.96	0.0360.05	1111	55317002
18 AWG18 AWG	66	3.17.87	6.6699.92	8.03511.96	0.0360.05	1111	55316902
18 AWG18 AWG	77	3.38.38	6.6699.92	8.03511.96	0.0360.05	99	55476302

Números de parte en esta familia (8)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
18 AWG · 2 conductores (2)
55317302	18 AWG SÓLIDO 2 CONDUCTORES CU TFN CABLE ARMADO PARA TERMOSTATO 250 FT 18 SOL 2/C CU TFN ARMORED THERMOSTAT CABLE 250 FT	18 AWG 2C SOL	NEGRO/BLANCO	ROLLO DE 250 FT
55317301	18 SOL 2/C CU TFN CABLE BLINDADO PARA TERMOSTATO 1000 FT 18 SOL 2/C CU TFN ARMORED THERMOSTAT CABLE 1000 FT	18 AWG 2C SOL	NEGRO/BLANCO	CARRETE DE 1000 FT
18 AWG · 3 conductores (1)
55317402	18 AWG SÓLIDO 3 CONDUCTORES CU TFN CABLE ARMADO PARA TERMOSTATO 250 FT 18 SOL 3/C CU TFN ARMORED THERMOSTAT CABLE 250 FT	18 AWG 3C SOL	NEGRO/ROJO/BLANCO	ROLLO DE 250 FT
18 AWG · 4 conductores (2)
55317002	18 AWG SÓLIDO 4 CONDUCTORES CU TFN CABLE ARMADO PARA TERMOSTATO 250 FT 18 SOL 4/C CU TFN ARMORED THERMOSTAT CABLE 250 FT	18 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO	ROLLO DE 250 FT
55317102	18 SÓLIDO 4 CONDUCTORES CU CABLE TERMOSTATO BLINDADO 250 FT 18 SOL 4/C CU ARMORED THERMOSTAT CABLE 250 FT	18 AWG 4C SOL	NEGRO/ROJO/AZUL/BLANCO/VERDE	ROLLO DE 250 FT
18 AWG · 5 conductores (1)
55316902	18 SÓLIDO 5 CONDUCTORES CU CABLE TERMOSTATO BLINDADO 250 FT 18 SOL 5/C CU ARMORED THERMOSTAT CABLE 250 FT	18 AWG 5C SOL	NEGRO/ROJO/AZUL/AMARILLO/BLANCO/VERDE	ROLLO DE 250 FT
18 AWG · 8 conductores (2)
55476302	MC 18/7 Sol NeBlBcRoNrAmaCAzVe SA 250 FT MC 18/7 Sol BkWeBeRdOeYwBnGn SA 250 FT	18 AWG 8C SOL	NEGRO/BLANCO/AZUL/ROJO/NARANJA/AMARILLO/CAFÉ/VERDE	ROLLO DE 250 FT
55476303	MC 18/7 SOL NEGRO/BLANCO/ROJO/NARANJA/AMARILLO/CAFÉ/VERDE SA 1000 FT MC 18/7 Sol BkWeBeRdOeYwBnGn SA 1000 FT	18 AWG 8C SOL	NEGRO/BLANCO/AZUL/ROJO/NARANJA/AMARILLO/CAFÉ/VERDE	CARRETE DE 1000 FT

Aplicación y características

El cable Southwire tipo MC con armadura de acero para termostato es adecuado para uso de la siguiente manera:

Distribución de energía de señal, control, rama, alimentador y servicio en edificios comerciales, industriales, institucionales y residenciales multifamiliares.

Pasado a través de o empotrado en yeso.

Instalaciones ocultas o expuestas.

Espacios de manejo de aire ambiental según NEC 300.22 (C).

Lugares de reunión pública según NEC 518.4 y teatros según NEC 520.5.

Instalación en charola portacables y canalizaciones aprobadas.

Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según artículo 645 de NEC

Lugares peligrosos Clase I Div. 2, Clase II Div. 2, y Clase III Div. 1.

El cable Southwire tipo MC cumple o supera los siguientes requisitos:

Información de la Guía de Productos en línea de UL - Cable blindado (PJAZ) ( www.ul.com )

Especificación Federal A-A59544 (anteriormente J-C-30B)

NFPA 70 (Código Eléctrico Nacional), Artículo 330

Listado para uso en sistemas de sellado de penetración a través de UL de 1, 2 y 3 horas

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
UL 66 Fixture Wire
UL 1569 Metal-Clad Cables
UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
RoHS-2 (European Directive 2011/65/EU)
Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
VW-1 (Vertical-Wire) Flame Test
