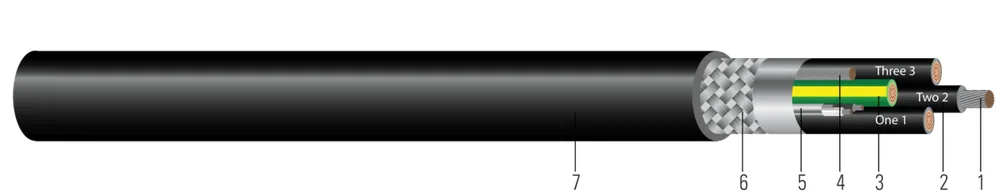

Southwire® Machine Flex® TCU 600/1000V Aislamiento XLPE Par de Señal Blindado Cubierta de TPE. RHH/RHW-2 Flexible para Variador de Frecuencia (VFD). Libre de silicona
- Núm. Southwire
- SPEC45441
Cable Southwire® Machine Flex® Tipo TC-ER para Variadores de Frecuencia, 600 Voltios o 1000 Voltios, Conductores de Cobre Estañado, Aislamiento Tipo RHH/RHW-2 con Par Blindado, Cubierta de Elastómero Termoplástico, Clasificado 90°C Seco o Húmedo, Impacto en Frío -40°C, Método de Identificación 4. Suministro Flexible para Motor de 1000 Voltios. Llama CSA CIC/TC FT4. Resistente a la Luz Solar, Enterramiento Directo, Libre de Silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Cable de Drenaje | Diámetro Sobre Blindaje (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 33 | 2626 | 0.0590.15 | 451.14 | 1x161x16 | 0.4801.22 | 621.57 | 0.6041.53 | 92137 | 199296 | 64624199 |
| 14 AWG14 AWG | 33 | 4141 | 0.0730.19 | 451.14 | 1x141x14 | 0.5651.44 | 621.57 | 0.6891.75 | 128190 | 242360 | 64624299 |
| 12 AWG12 AWG | 33 | 6565 | 0.0940.24 | 451.14 | 1x121x12 | 0.5951.51 | 621.57 | 0.7191.83 | 169251 | 308458 | 64624399 |
| 10 AWG10 AWG | 33 | 105105 | 0.1170.30 | 451.14 | 1x101x10 | 0.6491.65 | 621.57 | 0.7731.96 | 233347 | 370551 | 64624499 |
| 8 AWG8 AWG | 33 | 168168 | 0.1530.39 | 601.52 | 4x144x14 | 0.8702.21 | 822.08 | 1.0342.63 | 367546 | 654973 | 67715699 |
| 6 AWG6 AWG | 33 | 266266 | 0.1980.50 | 601.52 | 4x124x12 | 0.9352.37 | 822.08 | 1.0992.79 | 519772 | 8291234 | 67715899 |
| 16 AWG16 AWG | 33 | 7.218.29 | 6127.67 | 4.4876.68 | 5.4068.05 | 0.0650.10 | 0.0330.05 | -- | 1818 | 64624199 | |
| 14 AWG14 AWG | 33 | 8.321.08 | 9844.45 | 2.8144.19 | 3.3915.05 | 0.0570.08 | 0.0580.09 | 2020 | 2525 | 64624299 | |
| 12 AWG12 AWG | 33 | 8.621.84 | 15670.76 | 1.7742.64 | 2.1373.18 | 0.0470.07 | 0.0540.08 | 2525 | 3030 | 64624399 | |
| 10 AWG10 AWG | 33 | 9.323.62 | 249112.94 | 1.1111.65 | 1.3391.99 | 0.0400.06 | 0.0500.07 | 3535 | 4040 | 64624499 | |
| 8 AWG8 AWG | 33 | 12.431.50 | 396179.62 | 0.7151.06 | 0.8611.28 | 0.0400.06 | 0.0520.08 | 5050 | 5555 | 67715699 | |
| 6 AWG6 AWG | 33 | 13.233.53 | 629285.31 | 0.4500.67 | 0.5410.81 | 0.0330.05 | 0.0510.08 | 6565 | 7575 | 67715899 | |
| 1616 | 1818 | ||||||||||
| 1616 | 1818 | ||||||||||
| 1616 | 1818 | ||||||||||
| 1414 | 1414 | ||||||||||
| 1414 | 1414 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 64624199 | 16/4 & 16/1PR FLEX VFD/TC-ER WTTC NEGRO 16/4 & 16/1PR FLEX VFD/TC-ER WTTC BLACK | 16 AWG 2C 26 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 64624299 | 14/4 & 16/1PR FLEX VFD/TC-ER WTTC NEGRO 14/4 & 16/1PR FLEX VFD/TC-ER WTTC BLACK | 14 AWG 6C 41S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 64624399 | 12/4 & 16/1PR FLEX VFD/TC-ER WTTC NEGRO 12/4 & 16/1PR FLEX VFD/TC-ER WTTC BLACK | 12 AWG 6C 65S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 64624499 | 10/4 & 16/1PR FLEX VFD/TC-ER WTTC NEGRO 10/4 & 16/1PR FLEX VFD/TC-ER WTTC BLACK | 10 AWG 6C 105S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 67715699 | 8/4 & 14/1PR FLEX VFD/TC-ER WTTC NEGRO 8/4 & 14/1PR FLEX VFD/TC-ER WTTC BLACK | 8 AWG 8C 168S | CARRETE CORTE A LA MEDIDA | ||
| 67715899 | 6/4 & 14/1PR FLEX VFD/TC-ER WTTC NEGRO 6/4 & 14/1PR FLEX VFD/TC-ER WTTC BLACK | 6 AWG 8C 266S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Aplicaciones y Características: Cable de alimentación para VFDs y motores, adecuado para charola portacables, conducto, canalizaciones (TC-ER) y cableado de máquina herramienta conforme a NFPA 79. Adecuado para aire libre y enterramiento directo. Su diseño flexible es ideal para uso en procesos de operación de acuerdo con los Artículos 336, 501 y 502 de la NEC®, incluyendo, entre otros: ventiladores, bombas, transportadores, compresores, elevadores, extrusoras, trituradoras y prensas, líneas de ensamble, alimentos y bebidas, energía eólica y centros de datos. El cable tiene una clasificación de Flexión en Frío a -40C e Impacto. Múltiples aprobaciones para múltiples aplicaciones. El par apantallado adicional puede utilizarse para señal, sensores de temperatura o freno.
Normas y referencias
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- ASTM B174 Standard Specification for Bunch-Stranded Copper
- UL 44 Thermoset-Insulated Wires and Cables
- UL 758 Standard for Appliance Wiring Material Style 20886
- UL 1277 Type TC-ER Standard Power and Control Cables (1000V 14AWG and Larger)
- UL 2277 Flexible Motor Supply & Type WTTC
- CSA C22.2 No. 210 Appliance wiring material products I/II A/B (Sizes 16 - 8AWG)
- CSA C22.2 No.230 Tray Cables - Rated TC
- CSA C22.2 No. 239 Control and instrumentation cables
- ICEA S-58-679 Control Cable Conductor Identification Method 4
- Exceeds Ecolab PM-40-1 Material Resistance Test With 30-day Exposure, UL Verified V747862
- CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
- NFPA 79 Electrical Standard for Industrial Machinery
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
