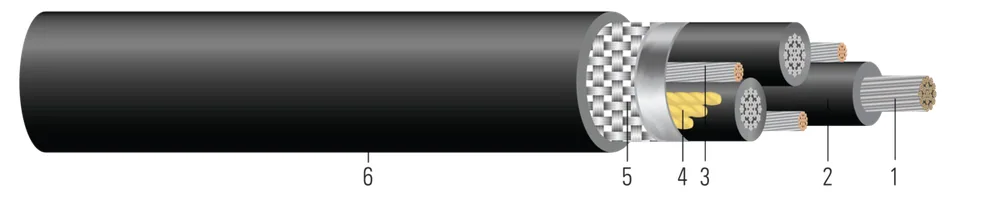

Southwire® Machine Flex® TCU 1000V Aislamiento XLPE Tres Tierras Simétricas Blindado Cubierta de TPE. XHHW-2 Flexible para Variador de Frecuencia (VFD). Libre de silicona
- Núm. Southwire
- SPEC45443
Cable de accionamiento de frecuencia variable tipo TC-ER de diámetro reducido, 600 voltios, conductores de cobre estañado, aislamiento tipo XHHW-2 reticulado. Cubierta de elastómero termoplástico. Clasificado 90C seco o húmedo, -40C impacto por frío, método de identificación 4, suministro flexible de motor de 1000 voltios. Llama CSA CIC/TC FT4. Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 33 | 6565 | 0.0940.24 | 300.76 | 3x163x16 | 451.14 | 0.4701.19 | 112167 | 173257 | 67095701 |
| 12 AWG12 AWG | 33 | 5.614.22 | 15670.76 | 1.7742.64 | 2.1373.18 | 0.0540.08 | 2525 | 3030 | 67095701 | |
| (AWG/Kcmil)(AWG/Kcmil) | 230V(HP)230V(HP) | 460V(HP)460V(HP) | 475V(HP)475V(HP) | (mils)(mils) | ||||||
| 1616 | -- | 55 | 55 | 0.5350.535 | ||||||
| 1414 | 55 | 7.57.5 | 1010 | 0.5670.567 | ||||||
| 1212 | 55 | 1010 | 1010 | 0.6080.608 | ||||||
| 1010 | 7.57.5 | 1515 | 2020 | 0.6710.671 | ||||||
| 88 | 7.57.5 | 3030 | 3030 | 0.8370.837 | ||||||
| 66 | 1515 | 4040 | 5050 | 0.8980.898 | ||||||
| 44 | 2020 | 5050 | 6060 | 0.9950.995 | ||||||
| 22 | 3030 | 6060 | 7575 | 1.1351.135 | ||||||
| 11 | 4040 | 7575 | 100100 | 1.221.22 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG (2) | |||||
| 67095799 | 12 AWG 65 HILOS 3 CONDUCTORES CU ESTAÑADO XHHW-2 3x16 GW T/S CUBIERTA TPE TC-ER 600V VFD 12-65 3/C TINNED CU XHHW-2 3x16 GW T/S TPE JKT TC-ER 600V VFD | 12 AWG 3C 65 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 67095701 | 12 AWG 65 HILOS 3 CONDUCTORES CU ESTAÑO XHHW-2 3x16 GW T/S CUBIERTA TPE TC-ER 600V VFD 1000 FT 12-65 3/C TINNED CU XHHW-2 3x16 GW T/S TPE JKT TC-ER 600V VFD 1000 FT | 12 AWG 3C 65 STR | 1-UNO/2-DOS/3-TRES | CARRETE DE 1000 FT | |
Aplicación y características
Cable de suministro de potencia para VFDs y motores, adecuado para charola portacables (clasificado TC-ER), tubo conduit, canalizaciones, y cableado de máquinas herramientas conforme a NFPA 79 2018. Adecuado para aire libre y enterramiento directo. Su diseño flexible es ideal para uso en procesos de operación de conformidad con los Artículos 336, 501 y 502 del NEC® incluyendo, pero no limitado a: ventiladores, bombas, transportadores, compresores, elevadores y montacargas, extrusoras, trituradoras y prensas, líneas de ensamblaje, alimentos y bebidas, energía eólica y centros de datos. El cable está clasificado para Curvado en Frío -40C e Impacto. Múltiples aprobaciones para múltiples aplicaciones.
Normas y referencias
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- ASTM B174 Standard Specification for Bunch-Stranded Copper
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Type TC-ER Standard Power and Control Cables (1000V 14AWG and Larger)
- UL 2277 Flexible Motor Supply Cable and Wind Turbine Tray Cable
- CSA C22.2 No. 210 Appliance wiring material products I/II A/B (Sizes 16 - 8AWG)
- CSA C22.2 No.230 Tray Cables - Rated TC
- CSA C22.2 No. 239 Control and instrumentation cables
- ICEA S-138-738 Power Cables Rated 2000 Volts or Less for use Between Variable Frequency Drives and Motors
- CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
