Southwire® Machine Flex® Power XLPE RW90
- Núm. Southwire
- SPEC44069

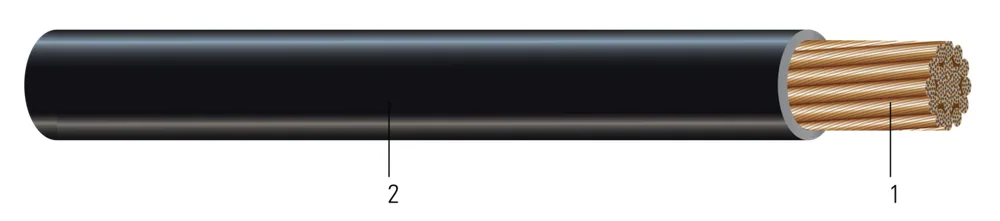

Tipo XHHW-2 600 Voltios o 1000 Voltios y Tipo RW90 600V. Clasificado 90°C Seco/Húmedo, -40°C. Conductores de Cobre Desnudo Flexible. Aislamiento de Polietileno Reticulado (XLPE). Clasificado Resistente a Alto Calor, Flama, Humedad, Gasolina, Aceite y Luz Solar.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | ||
|---|---|---|---|---|---|---|---|---|
| 3/0 AWG3/0 AWG | 11 | 16661666 | 0.5331.35 | 551.40 | 0.6031.53 | 578860 | 45712699 | |
| 4/0 AWG4/0 AWG | 11 | 21092109 | 0.5201.32 | 551.40 | 0.6421.63 | 7301086 | 45708499 | |
| 250 KCMIL250 KCMIL | 11 | 627627 | 0.6051.54 | 651.65 | 0.7461.89 | 8501265 | 45708599 | |
| 300 KCMIL300 KCMIL | 11 | 741741 | 0.6381.62 | 651.65 | 0.7781.98 | 10201518 | 45708699 | |
| 350 KCMIL350 KCMIL | 11 | 893893 | 0.6701.70 | 651.65 | 0.8102.06 | 11791755 | 45708799 | |
| 750 KCMIL750 KCMIL | 11 | 18501850 | 1.0942.78 | 802.03 | 1.2663.22 | 25533799 | 13890699 | |
| 3/0 AWG3/0 AWG | 0.0720.11 | 0.0870.13 | 0.0420.06 | 1342608.72 | 2.56.35 | 200200 | 225225 | 45712699 |
| 4/0 AWG4/0 AWG | 0.0570.08 | 0.0690.10 | 0.0410.06 | 1692767.48 | 2.66.60 | 230230 | 260260 | 45708499 |
| 250 KCMIL250 KCMIL | 0.0470.07 | 0.0570.08 | 0.0410.06 | 2000907.18 | 2.97.37 | 255255 | 290290 | 45708599 |
| 300 KCMIL300 KCMIL | 0.0390.06 | 0.0510.08 | 0.0410.06 | 24001088.62 | 3.17.87 | 285285 | 320320 | 45708699 |
| 350 KCMIL350 KCMIL | 0.0330.05 | 0.0420.06 | 0.0400.06 | 28001270.06 | 3.28.13 | 310310 | 350350 | 45708799 |
| 750 KCMIL750 KCMIL | 0.0160.02 | 0.0240.04 | 0.0380.06 | 60002721.55 | 6.316.00 | 475475 | 535535 | 13890699 |
Números de parte en esta familia (9)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 3/0 AWG (3) | ||||
| 45712699 | 3/0-1672 CU XHHW-2 1000V RW90 600V CABLE DE POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 3/0-1672 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 3/0 AWG 1C 1672S | CARRETE CORTE A LA MEDIDA | |
| 45712899 | 3/0-1672 CU XHHW-2 1000V RW90 600V CABLE DE POTENCIA FLEXIBLE PARA MÁQUINA VERDE 3/0-1672 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER GREEN | 3/0 AWG 1C 1672S | CARRETE CORTE A LA MEDIDA | |
| 45712799 | 3/0-1672 CU XHHW-2 1000V RW90 600V FLEXIBLE MÁQUINA ROJO 3/0-1672 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER RED | 3/0 AWG 1C 1672S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | ||||
| 45708499 | 4/0-2109 CU XHHW-2 1000V RW90 600V CABLE DE POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 4/0-2109 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 4/0 AWG 1C 2109S | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | ||||
| 45708599 | 250-627 CU XHHW-2 1000V RW90 600V MÁQUINA FLEXIBLE POWER NEGRO 250-627 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 250 KCMIL 1C 627S | CARRETE CORTE A LA MEDIDA | |
| 300 kcmil (1) | ||||
| 45708699 | 300-741 CU XHHW-2 1000V RW90 600V MÁQUINA FLEXIBLE POWER NEGRO 300-741 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 300 KCMIL 1C 741S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (2) | ||||
| 45708799 | 350-893 CU XHHW-2 1000V RW90 600V MÁQUINA FLEXIBLE POWER NEGRO 350-893 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 45714599 | 350-893 CU XHHW-2 1000V RW90 600V CABLE FLEXIBLE PARA MÁQUINA ROJO 350-893 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER RED | 350 KCMIL 1C 893S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (1) | ||||
| 13890699 | 750-1850 CU XHHW-2 1000V RW90 600V CABLE DE POTENCIA FLEXIBLE PARA MÁQUINA NEGRO 750-1850 CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 750 KCMIL 1C 1850S | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los conductores Southwire Tipo XHHW-2 & RW90 se utilizan principalmente en tubo conduit, charola portacables u otras canalizaciones reconocidas para cableado de servicio, alimentadores y circuitos derivados como se especifica en el Código Eléctrico Nacional (NEC) y el Código Eléctrico Canadiense (CE Code). Los conductores XHHW-2 & RW90 pueden utilizarse a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. La clasificación de voltaje para conductores XHHW-2 es de 600 voltios y 1000 voltios. La clasificación de voltaje para conductores RW90 es de 600 voltios. El cableado flexible de cobre desnudo permite la facilidad de instalación en lugares con espacio limitado, así como para su uso en equipos eléctricos para instalaciones industriales con ambientes químicos severos, aplicaciones de telecomunicaciones y centros de datos.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No. 38 Thermoset-insulated wires and cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
- Sunlight Resistance
