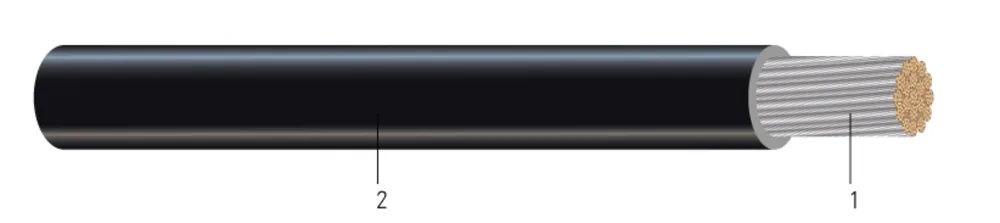

Southwire® Machine Flex® Power XLPE RW90
- Núm. Southwire
- SPEC44067
Tipo XHHW-2 600 Voltios o 1000 Voltios y Tipo RW90 600V. Clasificación 90°C Seco/Húmedo, -40°C. Conductores de Cobre Flexible Plateado. Aislamiento de Polietileno Reticulado (XLPE). Clasificación Resistente a Alto Calor, Flama, Humedad, Gasolina, Aceite y Luz Solar.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | ||
|---|---|---|---|---|---|---|---|---|
| 4/0 AWG4/0 AWG | 11 | 21092109 | 0.5501.40 | 551.40 | 0.6511.65 | 7131061 | 67296399 | |
| 250 KCMIL250 KCMIL | 11 | 608608 | 0.6051.54 | 651.65 | 0.7461.89 | 8481262 | 67291299 | |
| 350 KCMIL350 KCMIL | 11 | 888888 | 0.6701.70 | 651.65 | 0.8962.28 | 11771752 | 67291199 | |
| 500 KCMIL500 KCMIL | 11 | 12211221 | 0.8582.18 | 651.65 | 1.0362.63 | 16342432 | 67290699 | |
| 600 KCMIL600 KCMIL | 11 | 14801480 | 0.9632.45 | 802.03 | 1.1222.85 | 20233011 | 67204299 | |
| 750 KCMIL750 KCMIL | 11 | 18501850 | 1.0942.78 | 802.03 | 1.2623.21 | 25823842 | 67204399 | |
| 4/0 AWG4/0 AWG | 0.0570.08 | 0.0690.10 | 0.0410.06 | 1692767.48 | 2.66.60 | 230230 | 260260 | 67296399 |
| 250 KCMIL250 KCMIL | 0.0470.07 | 0.0570.08 | 0.0410.06 | 2000907.18 | 2.97.37 | 255255 | 290290 | 67291299 |
| 350 KCMIL350 KCMIL | 0.0330.05 | 0.0420.06 | 0.0400.06 | 28001270.06 | 3.58.89 | 310310 | 350350 | 67291199 |
| 500 KCMIL500 KCMIL | 0.0230.03 | 0.0310.05 | 0.0390.06 | 40001814.37 | 5.112.95 | 380380 | 430430 | 67290699 |
| 600 KCMIL600 KCMIL | 0.0190.03 | 0.0270.04 | 0.0390.06 | 48002177.24 | 5.614.22 | 420420 | 475475 | 67204299 |
| 750 KCMIL750 KCMIL | 0.0160.02 | 0.0240.04 | 0.0380.06 | 60002721.55 | 6.316.00 | 475475 | 535535 | 67204399 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 67296399 | 4/0-2109 CU ESTAÑADO XHHW-2 1000V RW90 600V CABLE FLEXIBLE MÁQUINA POTENCIA NEGRO 4/0-2109 TINNED CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 4/0 AWG 1C 2109S | CARRETE CORTE A LA MEDIDA | |
| 67291299 | 250-608 HILOS CU ESTAÑO XHHW-2 1000V RW90 600V CABLE FLEXIBLE DE POTENCIA MÁQUINA NEGRO 250-608 TINNED CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 250 KCMIL 1C 608S | CARRETE CORTE A LA MEDIDA | |
| 67291199 | 350-888 HILOS CU ESTAÑO XHHW-2 1000V RW90 600V CABLE FLEXIBLE DE POTENCIA MÁQUINA NEGRO 350-888 TINNED CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 350 KCMIL 1C 888S | CARRETE CORTE A LA MEDIDA | |
| 67290699 | 500-1221 CU ESTAÑADO XHHW-2 1000V RW90 600V CABLE FLEXIBLE MÁQUINA POTENCIA NEGRO 500-1221 TINNED CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 500 KCMIL 1C 1221S | CARRETE CORTE A LA MEDIDA | |
| 67204299 | 600-1480 CU ESTAÑADO XHHW-2 1000V RW90 600V CABLE FLEXIBLE MÁQUINA POTENCIA NEGRO 600-1480 TINNED CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 600 KCMIL 1C 1480S | CARRETE CORTE A LA MEDIDA | |
| 67204399 | 750-1850 CU ESTAÑADO XHHW-2 1000V RW90 600V CABLE FLEXIBLE MÁQUINA POTENCIA NEGRO 750-1850 TINNED CU XHHW-2 1000V RW90 600V MACHINE FLEXIBLE POWER BLACK | 750 KCMIL 1C 1850S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los conductores Southwire Tipo XHHW-2 & RW90 se utilizan principalmente en tubo conduit, charola portacables u otras canalizaciones reconocidas para cableado de servicio, alimentadores y circuitos derivados como se especifica en el Código Eléctrico Nacional (NEC) y el Código Eléctrico Canadiense (CE Code). Los conductores XHHW-2 & RW90 pueden utilizarse a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. La clasificación de voltaje para conductores XHHW-2 es de 600 voltios y 1000 voltios. La clasificación de voltaje para conductores RW90 es de 600 voltios. El cableado flexible de cobre estañado permite la facilidad de instalación en lugares con espacio limitado, así como para su uso en equipos eléctricos para instalaciones industriales con ambientes químicos severos, aplicaciones de telecomunicaciones y centros de datos.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No. 38 Thermoset-insulated wires and cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- CE/RoHS-2 – The CE Marking has been applied solely to express the conformance to the material restrictions identified in the RoHS-2 (2011/65/EU) Directive
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
- Sunlight Resistance
