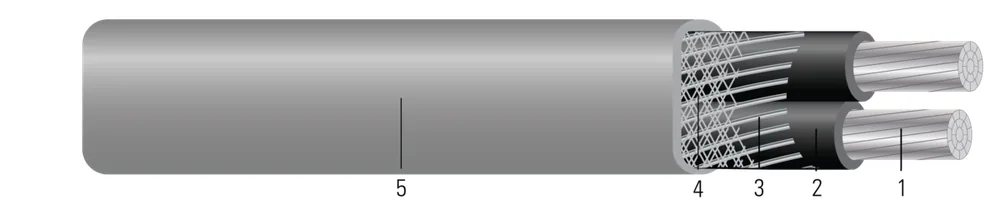

Acometida SEU de aluminio

Núm. Southwire: SPEC10051

Cable de acometida de aluminio, cable de acometida tipo SEU, 600 voltios. Conductores individuales clasificados como XHHW-2 o THHN. Chaqueta y conductores individuales resistentes a la luz solar.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (34) ↓

📄 Ficha técnica (PDF)📎 Aluminum Building Wire Sales Sheet 📎 Building Wire Selection Guide 📎 For technical references, whitepapers, and installation resources please refer to: https://www.southwire.com/services/cabletech-support-services

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Espesor del Aislamiento (mils)(mm)	Núm x Tamaño de Neutral	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso de Aluminio (lbs/1000')(kgs/km)	Peso Aprox. (lbs/1000')(kgs/km)
8 AWG8 AWG	22	SolidSolid	0.1280.33	300.76	1x81x8	300.76	0.4191.06	4770	104155	13085601
6 AWG6 AWG	22	77	0.1690.43	300.76	1x61x6	300.76	0.4591.17	75112	143213	13086401
4 AWG4 AWG	22	77	0.2120.54	451.14	1x41x4	300.76	0.5231.33	104155	204304	13087201
2 AWG2 AWG	22	66	0.2680.68	451.14	1x21x2	300.76	0.5781.47	189281	286426	13088001
1 AWG1 AWG	22	88	0.2980.76	551.40	1x11x1	300.76	0.6771.72	244363	369549	13089801
1/0 AWG1/0 AWG	22	1010	0.3360.85	551.40	1x1/01x1/0	300.76	0.7141.81	306455	440655	13090601
2/0 AWG2/0 AWG	22	1212	0.3760.96	551.40	1x2/01x2/0	300.76	0.7331.86	377561	520774	13091401
4/0 AWG4/0 AWG	22	1919	0.4741.20	551.40	1x4/01x4/0	300.76	0.8962.28	599891	7771156	13093001
8 AWG8 AWG	22	3.17.87	19889.81	0.6530.97	0.7861.17	0.0520.08	4040	4545	13085601
6 AWG6 AWG	22	3.58.89	314142.43	0.6741.00	0.8121.21	0.0510.08	5050	5555	13086401
4 AWG4 AWG	22	4.210.67	500226.80	0.4240.63	0.5100.76	0.0480.07	6565	7575	13087201
2 AWG2 AWG	22	4.711.94	796361.06	0.2670.40	0.3210.48	0.0450.07	9090	100100	13088001
1 AWG1 AWG	22	5.513.97	1004455.41	0.2110.31	0.2540.38	0.0460.07	100100	115115	13089801
1/0 AWG1/0 AWG	22	5.914.99	1267574.70	0.1680.25	0.2010.30	0.0440.07	120120	135135	13090601
2/0 AWG2/0 AWG	22	6.115.49	1597724.39	0.1330.20	0.1600.24	0.0430.06	135135	150150	13091401
4/0 AWG4/0 AWG	22	7.519.05	25391151.67	0.0840.13	0.1000.15	0.0410.06	180180	205205	13093001

Números de parte en esta familia (34)

Por calibre:

Núm. Southwire	Descripción	Construcción	Empaque
8 AWG (2)
13085601	8-8-8 3E AL THHN SEU CUBIERTA PVC 1000 FT 8-8-8 3E AL THHN SEU PVC JACKET 1000 FT	8 AWG 2C	CARRETE DE 1000 FT
13085602	8-8-8 3 CONDUCTORES AL THHN SEU CUBIERTA PVC 250 FT 8-8-8 3E AL THHN SEU PVC JACKET 250 FT	8 AWG 2C	ROLLO DE 250 FT
6 AWG (3)
13086401	6-6-6 3E AL THHN SEU CUBIERTA PVC 1000 FT 6-6-6 3E AL THHN SEU PVC JACKET 1000 FT	6 AWG 2C 7 STR	CARRETE DE 1000 FT
13086402	6-6-6 3 CONDUCTORES AL THHN SEU CUBIERTA PVC 250 FT 6-6-6 3E AL THHN SEU PVC JACKET 250 FT	6 AWG 2C 7 STR	ROLLO DE 250 FT
13086415	6-6-6 3 CONDUCTORES AL THHN SEU CUBIERTA PVC 500 FT 6-6-6 3E AL THHN SEU PVC JACKET 500 FT	6 AWG 2C 7 STR	CARRETE DE 500 FT
4 AWG (6)
13087201	4-4-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 1000 FT 4-4-4 3E AL XHHW-2 SEU PVC JACKET 1000 FT	4 AWG 2C 7 STR	CARRETE DE 1000 FT
13087202	4-4-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 200 FT 4-4-4 3E AL XHHW-2 SEU PVC JACKET 200 FT	4 AWG 2C 7 STR	ROLLO DE 200 FT
13087215	4-4-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 500 FT 4-4-4 3E AL XHHW-2 SEU PVC JACKET 500 FT	4 AWG 2C 7 STR	CARRETE DE 500 FT
13094801	4-4-6 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 1000 FT 4-4-6 3E AL XHHW-2 SEU PVC JACKET 1000 FT	4 AWG 2C 7 STR	CARRETE DE 1000 FT
13094802	4-4-6 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 200 FT 4-4-6 3E AL XHHW-2 SEU PVC JACKET 200 FT	4 AWG 2C 7 STR	ROLLO DE 200 FT
13094815	4-4-6 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 500 FT 4-4-6 3E AL XHHW-2 SEU PVC JACKET 500 FT	4 AWG 2C 7 STR	CARRETE DE 500 FT
2 AWG (8)
13088001	2-2-2 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 1000 FT 2-2-2 3E AL XHHW-2 SEU PVC JACKET 1000 FT	2 AWG 2C 6S	CARRETE DE 1000 FT
13088002	2-2-2 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 200 FT 2-2-2 3E AL XHHW-2 SEU PVC JACKET 200 FT	2 AWG 2C 6S	CARRETE DE 200 FT
13088011	2-2-2 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 500 FT 2-2-2 3E AL XHHW-2 SEU PVC JACKET 500 FT	2 AWG 2C 6S	CARRETE DE 500 FT
13088025	2-2-2 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 500 FT 2-2-2 3E AL XHHW-2 SEU PVC JACKET 500 FT	2 AWG 2C 6S	CARRETE DE 500 FT
13095501	2-2-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 1000 FT 2-2-4 3E AL XHHW-2 SEU PVC JACKET 1000 FT	2 AWG 2C 6S	CARRETE DE 1000 FT
13095502	2-2-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 200 FT 2-2-4 3E AL XHHW-2 SEU PVC JACKET 200 FT	2 AWG 2C 6S	CARRETE DE 200 FT
13095515	2-2-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 500 FT 2-2-4 3E AL XHHW-2 SEU PVC JACKET 500 FT	2 AWG 2C 6S	CARRETE DE 500 FT
13095507	2-2-4 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 5000 FT 2-2-4 3E AL XHHW-2 SEU PVC JACKET 5000 FT	2 AWG 2C 6S	CARRETE DE 5000 FT
1 AWG (1)
13089801	1-1-1 3 CONDUCTORES AL XHHW-2 SEU CUBIERTA PVC 500 FT 1-1-1 3E AL XHHW-2 SEU PVC JACKET 500 FT	1 AWG 2C 8S	CARRETE DE 500 FT
1/0 AWG (1)
13090601	1/0-1/0-1/0 3E AL XHHW-2 SEU CUBIERTA PVC 500 FT 1/0-1/0-1/0 3E AL XHHW-2 SEU PVC JACKET 500 FT	1/0 AWG 2C 10S	CARRETE DE 500 FT
2/0 AWG (4)
13096304	2/0-2/0-1 3E AL XHHW-2 SEU CUBIERTA PVC 1000 FT 2/0-2/0-1 3E AL XHHW-2 SEU PVC JACKET 1000 FT	2/0 AWG 2C 12S	CARRETE DE 1000 FT
13096312	2/0-2/0-1 3E AL XHHW-2 SEU CUBIERTA PVC 2500 FT 2/0-2/0-1 3E AL XHHW-2 SEU PVC JACKET 2500 FT	2/0 AWG 2C 12S	CARRETE DE 2500 FT
13096301	2/0-2/0-1 3E AL XHHW-2 SEU CUBIERTA PVC 500 FT 2/0-2/0-1 3E AL XHHW-2 SEU PVC JACKET 500 FT	2/0 AWG 2C 12S	CARRETE DE 500 FT
13091401	2/0-2/0-2/0 3E AL XHHW-2 SEU CUBIERTA PVC 500 FT 2/0-2/0-2/0 3E AL XHHW-2 SEU PVC JACKET 500 FT	2/0 AWG 2C 12S	CARRETE DE 500 FT
4/0 AWG (9)
13097102	4/0-4/0-2/0 3E AL XHHW-2 SEU CUBIERTA PVC 100 FT 4/0-4/0-2/0 3E AL XHHW-2 SEU PVC JACKET 100 FT	4/0 AWG 2C 19S	ROLLO DE 100 FT
13097103	4/0-4/0-2/0 3E AL XHHW-2 SEU CUBIERTA PVC 1000 FT 4/0-4/0-2/0 3E AL XHHW-2 SEU PVC JACKET 1000 FT	4/0 AWG 2C 19S	CARRETE DE 1000 FT
13097106	4/0-4/0-2/0 3E AL XHHW-2 SEU CUBIERTA PVC 2500 FT 4/0-4/0-2/0 3E AL XHHW-2 SEU PVC JACKET 2500 FT	4/0 AWG 2C 19S	CARRETE DE 2500 FT
13097101	4/0-4/0-2/0 3E AL XHHW-2 SEU CUBIERTA PVC 500 FT 4/0-4/0-2/0 3E AL XHHW-2 SEU PVC JACKET 500 FT	4/0 AWG 2C 19S	CARRETE DE 500 FT
13097114	4/0-4/0-2/0 3E AL XHHW-2 SEU CUBIERTA PVC 500 FT 4/0-4/0-2/0 3E AL XHHW-2 SEU PVC JACKET 500 FT	4/0 AWG 2C 19S	CARRETE DE 500 FT
13093002	4/0-4/0-4/0 3E AL XHHW-2 SEU CUBIERTA PVC 100 FT 4/0-4/0-4/0 3E AL XHHW-2 SEU PVC JACKET 100 FT	4/0 AWG 2C 19S	ROLLO DE 100 FT
13093006	4/0-4/0-4/0 3E AL XHHW-2 SEU CUBIERTA PVC 1000 FT 4/0-4/0-4/0 3E AL XHHW-2 SEU PVC JACKET 1000 FT	4/0 AWG 2C 19S	CARRETE DE 1000 FT
13093005	4/0-4/0-4/0 3E AL XHHW-2 SEU CUBIERTA PVC 250 FT 4/0-4/0-4/0 3E AL XHHW-2 SEU PVC JACKET 250 FT	4/0 AWG 2C 19S	CARRETE DE 250 FT
13093001	4/0-4/0-4/0 3E AL XHHW-2 SEU CUBIERTA PVC 500 FT 4/0-4/0-4/0 3E AL XHHW-2 SEU PVC JACKET 500 FT	4/0 AWG 2C 19S	CARRETE DE 500 FT

Aplicación y características

El cable de acometida Tipo SEU de Southwire se utiliza principalmente para conducir energía desde la acometida aérea hacia la base del medidor y desde la base del medidor hacia el tablero de distribución; sin embargo, el cable puede utilizarse en todas las aplicaciones donde se permita el cable Tipo SE. SEU puede utilizarse en lugares húmedos o secos a temperaturas que no excedan 90°C. La clasificación de voltaje es 600 voltios. Los cables SE no están permitidos bajo tierra, con o sin canalización, según NEC 338.12(A)(2).

Normas y referencias

ASTM B800 8000 Series Aluminum Alloy Wire
ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
UL 44 Thermoset-Insulated Wires and Cables
UL 83 Thermoplastic Insulated Wires and Cables
UL 854 Service Entrance Cable
RoHS-2 (European Directive 2011/65/EU)
NEC National Electrical Code NFPA 70
Federal Specification A-A-59544
