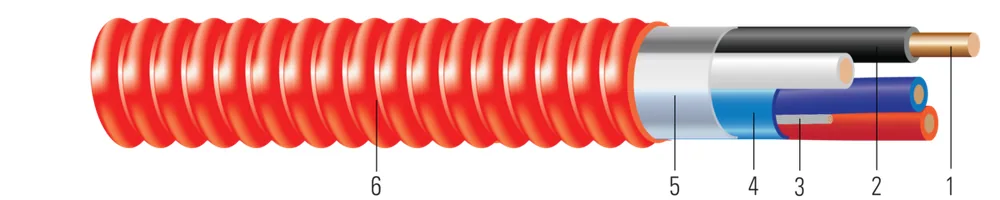

Red Alert® tipo MC-FPL para alarma contra incendios, compuesto
- Núm. Southwire
- SPEC60413
Cobre THHN/THWN o singulares de cobre con aislamiento tipo TFN. Certificado por UL como tipo MC y tipo FPL. 600 Voltios tipo MC y 300 Voltios tipo FPL. Armadura roja de aluminio entrelazado ligero.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 66 | BK,RD,BK,RD,GNBK,RD,BK,RD,GN | 0.040.10 | SolidSolid | 200.51 | 1x141x14 | 0.6651.69 | 501.27 | 0.7711.96 | 251374 | 67791502 | |||
| 14 AWG14 AWG | 22 | BK/WEBK/WE | 0.0640.16 | SolidSolid | 200.51 | 0.6651.69 | 155231 | 55454203 | ||||||
| 14 AWG14 AWG | 22 | BK/WEBK/WE | 0.0640.16 | SolidSolid | 200.51 | 0.6361.62 | 139207 | 55557602 | ||||||
| 18 AWG18 AWG | 66 | 5.313.46 | 6.6699.92 | 8.03511.96 | 0.0360.05 | 00 | 1111 | 67791502 | ||||||
| 14 AWG14 AWG | 22 | 4.711.94 | 2.6313.92 | 3.1704.72 | 0.0580.09 | 2020 | 2525 | 55454203 | ||||||
| 14 AWG14 AWG | 22 | 4.511.43 | 2.6313.92 | 3.1704.72 | 0.0580.09 | 2020 | 2525 | 55557602 | ||||||
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 22 | 2020 | NONO | Blk/WhtBlk/Wht | 1616 | 22 | 2020 | YESYES | Blk/WhtBlk/Wht | 0.6650.665 | 155155 | ||
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 22 | 2020 | NONO | Blk/WhtBlk/Wht | 1616 | 22 | 2020 | NONO | Red/BluRed/Blu | 0.6320.632 | 138138 | ||
| 671536671536 | 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 22 | 2020 | NONO | Blk/RedBlk/Red | 1616 | 22 | 2020 | NONO | Blk/RedBlk/Red | 0.6650.665 | 146146 | |
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 22 | 2020 | NONO | Blk/RedBlk/Red | 1616 | 22 | 2020 | NONO | Blk/RedBlk/Red | 0.6880.688 | 152152 | ||
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 22 | 2020 | NONO | Brn/OrgBrn/Org | 1616 | 22 | 2020 | YESYES | Red/BluRed/Blu | 0.6540.654 | 153153 | ||
| 2/C #14 and 2/C #182/C #14 and 2/C #18 | 1414 | 22 | 2020 | YESYES | Blk/WhtBlk/Wht | 1818 | 22 | 2020 | YESYES | Red/BluRed/Blu | 0.6360.636 | 139139 | ||
| 679360679360 | 2/C #14 and 2/C #182/C #14 and 2/C #18 | 1414 | 22 | 2020 | YESYES | Blk/Wht/GrnBlk/Wht/Grn | 1818 | 22 | 2020 | YESYES | Red/BluRed/Blu | 0.6360.636 | 139139 | |
| 2/C #12 and 2/C #162/C #12 and 2/C #16 | 1212 | 22 | 2020 | NONO | Blk/RedBlk/Red | 1616 | 22 | 2020 | YESYES | Blk/WhtBlk/Wht | 0.7030.703 | 183183 | ||
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1616 | 4.184.18 | 5.035.03 | 4949 | 4.64.6 | 1515 | 2020 | 2525 | ||
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1616 | 4.184.18 | 5.035.03 | 4949 | 4.44.4 | 1515 | 2020 | 2525 | ||
| 671536671536 | 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1616 | 4.184.18 | 5.035.03 | 4949 | 4.64.6 | 1515 | 2020 | 2525 | |
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1616 | 4.184.18 | 5.035.03 | 4949 | 4.84.8 | 1515 | 2020 | 2525 | ||
| 2/C #14 and 2/C #162/C #14 and 2/C #16 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1616 | 4.184.18 | 5.035.03 | 4949 | 4.54.5 | 1515 | 2020 | 2525 | ||
| 2/C #14 and 2/C #182/C #14 and 2/C #18 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1818 | 6.666.66 | 8.038.03 | 4545 | 4.44.4 | 1515 | 2020 | 2525 | ||
| 679360679360 | 2/C #14 and 2/C #182/C #14 and 2/C #18 | 1414 | 2.632.63 | 3.173.17 | 5757 | 1818 | 6.666.66 | 8.038.03 | 4545 | 4.44.4 | 1515 | 2020 | 2525 | |
| 2/C #12 and 2/C #162/C #12 and 2/C #16 | 1212 | 1.661.66 | 2.002.00 | 7171 | 1616 | 4.184.18 | 5.035.03 | 4949 | 4.94.9 | 2020 | 2525 | 3030 |
Números de parte en esta familia (9)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 6 conductores (1) | |||||
| 67791502 | 14-2 CU THHN BkRdGn/16-2 BkRdGn/18-2 BkRd CTG TFN ROJO MC RED ALERT FIREALARM 1000 FT 14-2 CU THHN BkRdGn/16-2 BkRdGn/18-2 BkRd CTG TFN RED MC RED ALERT FIREALARM 1000 FT | 18 AWG 6C SOL | NEGRO/ROJO/NEGRO/ROJO/VERDE TIERRA | CARRETE DE 1000 FT | |
| 14 AWG · 4 conductores (7) | |||||
| 67173003 | 14-2 CABLEADO CU/THHN NEGRO/ROJO/VERDE 16-2TFN CU/TFN NEGRO/ROJO AIA MC FPL ROJO 1000 FT 14-2 STR CU/THHN BLACK/RED/GREEN 16-2TFN CU/TFN BLACK/RED AIA MC FPL RED 1000 FT | 14 AWG 4C SOL | NEGRO/ROJO/VERDE TIERRA/NEGRO/ROJO | CARRETE DE 1000 FT | |
| 64748402 | 14-2 SOL CU THHN N/B/CTG TSP + 16-2 SOL CU TFN N/B/V ROJO AIA FIRE ALARMMC FPL 1000 FT 14-2 SOL CU THHN B/W/CTG TSP + 16-2 SOL CU TFN B/W/G RED AIA FIRE ALARMMC FPL 1000 FT | 14 AWG 4C SOL | NEGRO/BLANCO/NEGRO/BLANCO/VERDE TIERRA | CARRETE DE 1000 FT | |
| 55454203 | 14-2/16-2 CU THHN TWS PR AL MC ROJO FPL SPL 1000 FT 14-2/16-2 CU THHN TWS PR AL MC RED FPL SPL 1000 FT | 14 AWG 4C SOL | NEGRO/BLANCO/VERDE TIERRA/NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 55454503 | 14-2/16-2 CU THHN TW PR AL MC ROJO FPL SPCL 1000 FT 14-2/16-2 CU THHN TW PR AL MC RED FPL SPCL 1000 FT | 14 AWG 4C SOL | NEGRO/BLANCO/VERDE TIERRA/ROJO/AZUL | CARRETE DE 1000 FT | |
| 55454801 | 14-2/18-2 SOL CU THHN TSP AL MC ROJO FPL SPL 250 FT 14-2/18-2 SOL CU THHN TSP AL MC RED FPL SPL 250 FT | 14 AWG 4C SOL | NEGRO/BLANCO/ROJO/AZUL | ROLLO DE 250 FT | |
| 55454803 | 14-2/18-2 SOL CU THHN TSP AL MC ROJO FPL SPL 1000 FT 14-2/18-2 SOL CU THHN TSP AL MC RED FPL SPL 1000 FT | 14 AWG 4C SOL | NEGRO/BLANCO/ROJO/AZUL | CARRETE DE 1000 FT | |
| 55454703 | 14-2/16-2 CU THHN TWS PR AL MC ROJO FPL SPCL - GRAYBAR-WESTWOOD 1000 FT 14-2/16-2 CU THHN TWS PR AL MC RED FPL SPCL - GRAYBAR-WESTWOOD 1000 FT | 14 AWG 4C SOL | CAFÉ/NARANJA/VERDE TIERRA/ROJO/AZUL | CARRETE DE 1000 FT | |
| 12 AWG · 4 conductores (1) | |||||
| 55557602 | 12/2 CU THHN TP ROJO/NEGRO GG+16/2 TSP NEGRO/BLANCO ROJO MC COMPUESTO ALARMA CONTRA INCENDIO FPL 1000 FT 12/2 CU THHN TP RD/BK GG+16/2 TSP BLK/WT TFN /RED MC COMPOSITE FIREALARM FPL 1000 FT | 12 AWG 4C SOL | NGR/ROJ/VER/NEGRO/BLANCO | CARRETE DE 1000 FT | |
Aplicación y características
El cable Southwire Red Alert® tipo MC-FPL es adecuado para usar de la siguiente manera:
- Cableado en Plenos, Ductos u Otros Espacios Utilizados para Propósitos de Manejo de Aire Ambiental según NEC 300.22(C) & 760.135(C).
- Circuitos de alarma contra incendios de potencia limitada y no limitada en potencia, incluidos detectores de humo, campanas, cuernos, equipo de panel de control de alarma contra incendios, y dispositivos de iniciación y señalización.
- Circuitos de control remoto, señalización y potencia limitada de Clase 1, Clase 2 y Clase 3.
- Circuitos de potencia, iluminación, control y señal.
- Pasado a través o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(E)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Cinta de amarre con leyenda impresa envuelta alrededor del conjunto.
- Clasificado a 600V, 90ºC seco como tipo MC o 300V, 90ºC seco como tipo FPL.
- Los bushings anti-cortocircuito no son requeridos para uso con cable MC según NEC y UL.
El cable Southwire Red Alert® tipo MC-FPL cumple o supera los siguientes requisitos:
- Información de la Guía de Productos en Línea de UL - Cable Metálico Armado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Parada de Penetración de Fuego UL de 1, 2 y 3 Horas
Normas y referencias
- UL 1424 Cables for Power-Limited Fire-Alarm Circuits
- ASTM B3 Soft or Annealed Copper Wire
- UL 66 Fixture Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
