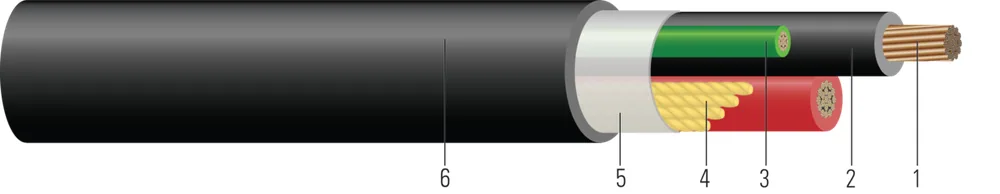

Cable de potencia de CC PantoFLEX™ 2/C CU 1000V aislamiento XLPE chaqueta de PVC. TC-ER XHHW-2 con tierra verde
- Núm. Southwire
- SPEC48050
Cable de control Tipo TC-ER 1000 Volts, conductores de cobre, aislamiento de polietileno reticulado XHHW-2, chaqueta de policloruro de vinilo (PVC), resistente a la luz solar - para enterramiento directo - libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 4/0 AWG4/0 AWG | 22 | 532532 | 0.5301.35 | 551.40 | 802.03 | 1.4903.78 | 14452150 | 18792796 | 66591299 |
| 250 KCMIL250 KCMIL | 22 | 627627 | 0.6051.54 | 651.65 | 802.03 | 1.6664.23 | 17132549 | 22113290 | 66593499 |
| 350 KCMIL350 KCMIL | 22 | 893893 | 0.6701.70 | 651.65 | 1102.79 | 1.8604.72 | 23603512 | 30374520 | 66591499 |
| 4/0 AWG4/0 AWG | 22 | 7.519.05 | 33851535.41 | 0.0550.08 | 0.0670.10 | 0.0410.06 | 230230 | 260260 | 66591299 |
| 250 KCMIL250 KCMIL | 22 | 8.321.08 | 40001814.37 | 0.0470.07 | 0.0570.08 | 0.0410.06 | 255255 | 290290 | 66593499 |
| 350 KCMIL350 KCMIL | 22 | 9.323.62 | 56002540.12 | 0.0330.05 | 0.0420.06 | 0.0400.06 | 310310 | 350350 | 66591499 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 66591299 | 4/0-532 2/C CU XHHW/PVC NEGRO/ROJO 1x4 GG TIPO TC-ER 1000V NEGRO PantoFLEX(TM) 4/0-532 2/C CU XHHW/PVC BLACK/RED 1x4 GG TYPE TC-ER 1000V BLACK PantoFLEX(TM) | 4/0 AWG 2C 532S | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 66593499 | 250-627 2/C CU XHHW/PVC NEGRO/ROJO 1x3 GG TIPO TC-ER 1000V NEGRO PantoFLEX(TM) 250-627 2/C CU XHHW/PVC BLACK/RED 1x3 GG TYPE TC-ER 1000V BLACK PantoFLEX(TM) | 250 KCMIL 2C 627S | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 66591499 | 350-893 2/C CU XHHW/PVC NEGRO/ROJO 1x3 GG TIPO TC-ER 1000V NEGRO PantoFLEX(TM) 350-893 2/C CU XHHW/PVC BLACK/RED 1x3 GG TYPE TC-ER 1000V BLACK PantoFLEX(TM) | 350 KCMIL 2C 893S | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables PantoFLEX™ de potencia DC tipo TC-ER de 1000 voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, canales, charolas, enterramiento directo, soportado aéreo por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no mayor de 90°C para operación normal en ubicaciones húmedas y secas, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II y III, División 2 conforme al Artículo 501 y 502 del NEC. Tipo (TC-ER) conforme a NEC 336.10. Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Type TC-ER Standard Power and Control Cables (1000V 14AWG and Larger)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
