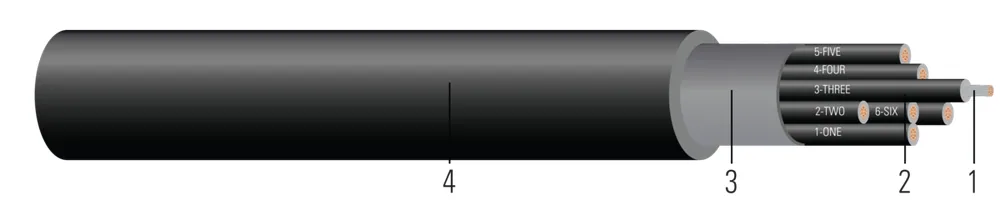

Cable de señalización sin pantalla multiconductor de CU estañado 1000V

Núm. Southwire: SPEC48326

Cables de señalización sin pantalla multiconductor 1000 Volts, conductor sencillo de cobre estañado, aislamiento de hule de etileno propileno (EPR), chaqueta SOLONON® termoestable de bajo humo y libre de halógenos (LSZH-TS).

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (16) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Hebras del Conductor	Clase de Cableado	Número de Conductor	Diámetro Sobre Conductor (in)(cm)	Espesor del Aislamiento (mils)(mm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)	Resistencia en CC a 25C (ohms/1000')(ohms/km)	Tensión de Jalado Máximo (lbs)(kg)
14 AWG14 AWG	1919	CC	33	0.0740.19	802.03	802.03	0.7081.80	222330	2.6313.92	9844.45	45758801
14 AWG14 AWG	1919	CC	55	0.0740.19	802.03	802.03	0.8372.13	317472	2.6313.92	16474.39	45759001
14 AWG14 AWG	1919	CC	77	0.0740.19	802.03	952.41	0.9422.39	433644	2.6313.92	230104.33	45757201
12 AWG12 AWG	1919	CC	33	0.0900.23	802.03	802.03	0.7421.88	258384	1.6622.47	15670.76	45759201
9 AWG9 AWG	1919	CC	33	0.1270.32	802.03	802.03	0.8212.09	350521	0.8251.23	314142.43	45759401
9 AWG9 AWG	1919	CC	44	0.1270.32	802.03	952.41	0.9282.36	466693	0.8251.23	418189.60	45759601
9 AWG9 AWG	1919	CC	88	0.1270.32	802.03	952.41	1.1933.03	8081202	0.8251.23	837379.66	45759801
6 AWG6 AWG	1919	CC	33	0.1790.45	952.41	952.41	1.0352.63	593882	0.4110.61	629285.31	45760001

Números de parte en esta familia (16)

Por calibre:

Núm. Southwire	Descripción	Construcción	Empaque
14 AWG · 3 conductores (2)
45758899	14-19 CABLEADO CU ESTAÑADO 3 CONDUCTORES EPR CDR FORRO SOLONON NEGRO 1000V CABLE DE SEÑAL 14-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	14 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
45758801	14-19 STR TINNED CU 3 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 100 14-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 100	14 AWG 3C 19 STR	CARRETE DE 1000 FT
14 AWG · 5 conductores (2)
45759099	14-19 CABLEADO CU ESTAÑADO 5 CONDUCTORES EPR CDR FORRO SOLONON NEGRO 1000V CABLE DE SEÑAL 14-19 STR TINNED CU 5/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	14 AWG 5C 19 STR	CARRETE CORTE A LA MEDIDA
45759001	14-19 STR TINNED CU 5 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 100 14-19 STR TINNED CU 5/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 100	14 AWG 5C 19 STR	CARRETE DE 1000 FT
14 AWG · 7 conductores (2)
45757299	14-19 CABLEADO CU ESTAÑADO 7 CONDUCTORES EPR CDR FORRO SOLONON NEGRO 1000V CABLE DE SEÑAL 14-19 STR TINNED CU 7/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	14 AWG 7C 19S	CARRETE CORTE A LA MEDIDA
45757201	14-19 STR TINNED CU 7 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 100 14-19 STR TINNED CU 7/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 100	14 AWG 7C 19S	CARRETE DE 1000 FT
12 AWG · 3 conductores (2)
45759299	12-19 CABLEADO CU ESTAÑADO 3 CONDUCTORES EPR CDR FORRO SOLONON NEGRO 1000V CABLE DE SEÑAL 12-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	12 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
45759201	12-19 STR TINNED CU 3 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 100 12-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 100	12 AWG 3C 19 STR	CARRETE DE 1000 FT
9 AWG · 3 conductores (2)
45759499	9-19 STR CU ESTAÑADO 3/C EPR CDR CUBIERTA SOLONON NEGRO 1000V CABLE DE SEÑAL 9-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	9 AWG 3C 19S	CARRETE CORTE A LA MEDIDA
45759401	9-19 STR TINNED CU 3 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 1000 9-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 1000	9 AWG 3C 19S	CARRETE DE 1000 FT
9 AWG · 4 conductores (2)
45759699	9-19 STR CU ESTAÑADO 4/C EPR CDR CUBIERTA SOLONON NEGRO 1000V CABLE DE SEÑAL 9-19 STR TINNED CU 4/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	9 AWG 4C 19S	CARRETE CORTE A LA MEDIDA
45759601	9-19 STR TINNED CU 4 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 1000 9-19 STR TINNED CU 4/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 1000	9 AWG 4C 19S	CARRETE DE 1000 FT
9 AWG · 8 conductores (2)
45759899	9-19 STR CU ESTAÑADO 8/C EPR CDR CUBIERTA SOLONON NEGRO 1000V CABLE DE SEÑAL 9-19 STR TINNED CU 8/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	9 AWG 8C 19S	CARRETE CORTE A LA MEDIDA
45759801	9-19 STR TINNED CU 8 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 1000 9-19 STR TINNED CU 8/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 1000	9 AWG 8C 19S	CARRETE DE 1000 FT
6 AWG · 3 conductores (2)
45760099	6-19 STR CU ESTAÑADO 3/C EPR CDR CUBIERTA SOLONON NEGRO 1000V CABLE DE SEÑAL 6-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE	6 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
45760001	6-19 STR TINNED CU 3 CONDUCTORES EPR CDR SOLONON JKT NEGRO 1000V SIGNAL CABLE 1000 6-19 STR TINNED CU 3/C EPR CDR SOLONON JKT BLACK 1000V SIGNAL CABLE 1000	6 AWG 3C 19 STR	CARRETE DE 1000 FT

Aplicación y características

Los cables de Señal de Ferrocarril de Southwire de 1000 Voltios cumplen con los requisitos en la Manual de Señales AREMA Parte 10.3.16 y son apropiados para uso en aire o conductos no plenarios.

Normas y referencias

ASTM B8 Concentric-Lay-Stranded Copper Conductors
ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
