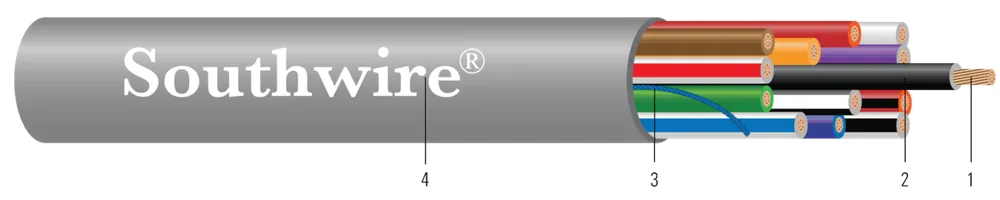

Cable Multiconductor CL3R/ FPLR/ CMR/ CMG Sin Blindaje

Southwire

Cable Multiconductor CL3R/ FPLR/ CMR/ CMG Sin Blindaje

Núm. Southwire
SPEC13060

300V, 60°C, multiconductor, sin blindaje, cobre cableado, CL3R/FPLR/CMR/CMG. Temperatura de funcionamiento mínima -10°C, temperatura de funcionamiento máxima 60°C

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Cotizar por WhatsApp
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tipo de CableTamaño Cond.Número de ConductorTipo Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso de Cobre (lbs/1000')(kgs/km)Peso Aprox. (lbs/1000')(kgs/km)Tipo de BlindajeAplicaciónResistencia en CC a 25C (ohms/1000')(ohms/km)Resistencia en CA a 75C (ohms/1000')(ohms/km)
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG22 AWG22 AWG22CUCU770.0220.06150.380.1200.3046812NoneNone16.72024.8820.15029.99
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG22 AWG22 AWG44CUCU770.0220.06150.380.1490.388121522NoneNone16.72024.8820.15029.99
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG22 AWG22 AWG66CUCU770.0220.06150.380.1570.4013192030NoneNone16.72024.8820.15029.99
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG22 AWG22 AWG88CUCU770.0220.06150.380.1810.4617252639NoneNone16.72024.8820.15029.99
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG22 AWG22 AWG1212CUCU770.0220.06150.380.2250.5726393857NoneNone16.72024.8820.15029.99
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG18 AWG18 AWG22CUCU770.0450.11150.380.1440.3710151421NoneNone6.6699.928.03511.96
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG18 AWG18 AWG33CUCU770.0450.11200.510.1530.3915222030NoneNone6.6699.928.03511.96
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG18 AWG18 AWG44CUCU770.0450.11200.510.1660.4220302842NoneNone6.6699.928.03511.96
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG18 AWG18 AWG66CUCU770.0450.11200.510.2120.5430454161NoneNone6.6699.928.03511.96
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG18 AWG18 AWG88CUCU770.0450.11200.510.2300.5840605379NoneNone6.6699.928.03511.96
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG18 AWG18 AWG1212CUCU770.0450.11200.510.2710.69608975112NoneNone6.6699.928.03511.96
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG16 AWG16 AWG22CUCU19190.0560.14200.510.1740.4416242233NoneNoneSecurity and Access ControlSecurity and Access Control4.1816.225.0377.50
CL3R/FPLR/CMR/CMGCL3R/FPLR/CMR/CMG16 AWG16 AWG44CUCU19190.0560.14200.510.2120.5432484161NoneNone4.1816.225.0377.50

Aplicación y características

Para usar en circuitos de Control Remoto, Señalización y Circuitos de Potencia Limitada de acuerdo con el Artículo 725 del NEC. Los tamaños 22 AWG - 16 AWG también pueden usarse como circuitos de comunicación de acuerdo con el Artículo 800 del NEC. Se puede utilizar en circuitos de seguridad, sonido y audio, cables de altavoz, sistemas de sonorización público, intercomunicadores, refuerzo de sonido, alarma y circuitos de control de acceso y controles de potencia limitada. Los conductores están cableados juntos; la longitud de paso varía según el número de conductores y el tamaño del calibre.

  • Prueba de Flama: UL 1666
  • Tipo de Cable: CL3R, también CMR donde UL lo permite (Tamaños 16 AWG y menores)
  • Voltaje: 300 Voltios
  • Temperatura Mínima de Operación: -10°C
  • Temperatura Máxima de Operación: 60°C

    • Normas y referencias

    • ASTM B3 Soft or Annealed Copper Wire
    • ASTM B8 Concentric-Lay-Stranded Copper Conductors
    • UL 13 Power-Limited Circuit Cables
    • UL 444 Communications Cables (22 AWG - 16 AWG)
