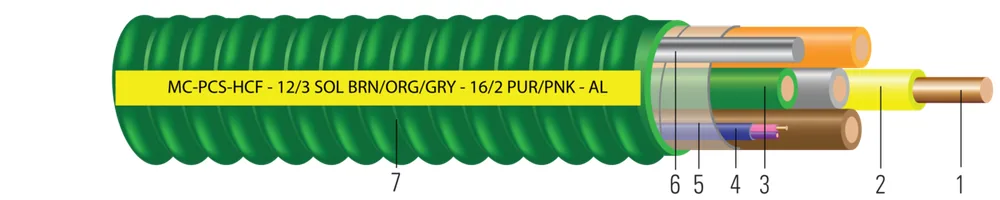

Cable de potencia y control/señal MC-PCS HCF Duo™ colores 277/480V
- Núm. Southwire
- SPEC60157
Conductores Cobre THHN/THWN Aislados. Conductor de Puesta a Tierra Cobre Aislado Verde. Certificado UL 600 Voltios. Clasificación VW-1. Armadura Ligera Entrelazada. Señal: Conductores Cobre TFN Aislados 16 AWG.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (13) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | OE,GYOE,GY | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6321.61 | 164244 | 59766101 |
| 12 AWG12 AWG | 22 | BN,GYBN,GY | 0.0800.20 | 1919 | 200.51 | 1x121x12 | 0.6511.65 | 170253 | 59767501 |
| 12 AWG12 AWG | 33 | BN,OE,GYBN,OE,GY | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6741.71 | 193287 | 59766701 |
| 12 AWG12 AWG | 22 | 4.411.18 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59766101 | |
| 12 AWG12 AWG | 22 | 4.611.68 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59767501 | |
| 12 AWG12 AWG | 33 | 4.711.94 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59766701 |
Números de parte en esta familia (13)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (12) | |||||
| 59767501 | 12-2 STR CU THHN N/A/G 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 STR CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 59812901 | 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 59767502 | 12-2 CABLEADO CU THHN N/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 STR CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C 19 STR | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59812902 | 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59812903 | 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | 1000 FT TAMBOR | |
| 59812904 | 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 2500 FT 12-2 SOL CU THHN N/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 2500 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | CAJA DE 2500 FT | |
| 59766101 | 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
| 59766102 | 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 64109402 | 12-2 CABLEADO CU THHN O/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 STR CU THHN O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C 19 STR | NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
| 59766301 | 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT AZUL PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | ROLLO DE 250 FT | |
| 59766302 | 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 SOL CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C SOL | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 64109602 | 12-2 CABLEADO CU THHN Y/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 1000 FT 12-2 STR CU THHN Y/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BARE AL GRND AIA MCAP-HCF MC-PCS 1000 FT | 12 AWG 2C 19 STR | AMARILLO/GRIS/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (1) | |||||
| 59766701 | 12-3 SOL CU THHN N/O/A/G 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO 10 SOL TIERRA DESNUDA AL GRND AIA MCAP-HCF MC-PCS 250 FT 12-3 SOL CU THHN N/O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT 10 SOL BAREAL GRND AIA MCAP-HCF MC-PCS 250 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | ROLLO DE 250 FT | |
Aplicación y características
El cable Southwire MC-PCS HCF Duo™ tipo MC para Instalaciones de Atención Hospitalaria de Propósito General es adecuado para usar de la siguiente manera:
• Cableado de circuitos derivados para áreas de atención al paciente en hospitales, centros médicos y otras instalaciones de atención médica (cuando se instale de conformidad con los Artículos 517 y 330 de la NEC® y protegido mecánicamente según el Artículo 300.4). Tales áreas incluyen hogares de ancianos, consultorios dentales, clínicas e instalaciones ambulatorias. El uso en áreas de anestesia peligrosa está prohibido
• Aplicaciones que requieren rutas de tierra redundantes, dedicadas o aisladas
• Pasado a través o embebido en yeso.
• Instalaciones ocultas o expuestas
• Espacios de manejo de aire ambiental según NEC 300.22 (C)
• Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5
• Circuitos de potencia, iluminación, control y señal
• Instalación en charola portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)
• Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1
• Uso con conectores MCI-A listados por UL
• Cinta de amarre con leyenda impresa envuelta alrededor del conjunto
• Tipo THHN/THWN clasificado 90ºC seco
• Los cables MC sin cubierta están clasificados solo para ubicaciones secas e interiores según NEC 330.10(A)(10)
El cable Southwire MC-PCS HCF Duo™ tipo MC cumple o supera los siguientes requisitos:
• Información de la Guía de Productos en Línea de UL - Cable Metálico Armado (PJAZ) ( www.ul.com )
• Especificación Federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), Artículo 330
• Listado para uso en Sistemas de Parada de Penetración de Fuego UL de 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B800 8000 Series Aluminum Alloy Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
