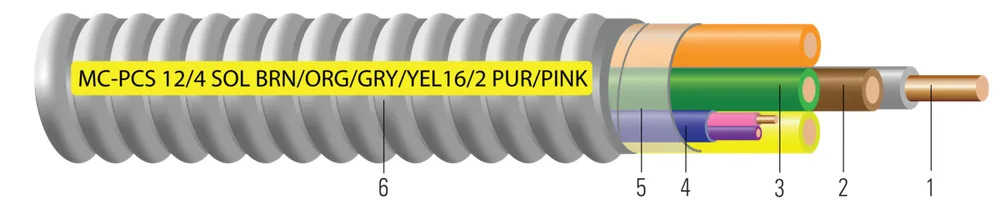

Cable de potencia y control/señal MC-PCS Duo™ GSIA
- Núm. Southwire
- SPEC60165
Sencillos aislados de cobre THHN/THWN. Listado UL 600 voltios. Clasificado VW-1. Armadura de acero galvanizado entrelazada. Señal: sencillos de cobre TFN aislados de 16 AWG.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6081.54 | 214318 | 59939601 |
| 12 AWG12 AWG | 33 | BK,OE,GYBK,OE,GY | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.6501.65 | 249371 | 64752202 |
| 12 AWG12 AWG | 22 | 4.310.92 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 59939601 | |
| 12 AWG12 AWG | 33 | 4.611.68 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 64752202 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (2) | |||||
| 59939601 | 12-2 SOL CU THHN N/B/V 16-2 SOL TFN PR CON CUBIERTA PVC AZUL CLARO ACERO MC-PCS 250 FT 12-2 SOL CU THHN B/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT STEEL MC-PCS 250 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 59939602 | 12-2 SOL CU THHN N/B/V 16-2 SOL TFN PR CON FORRO PVC AZUL CLARO ACERO MC-PCS 1000 FT 12-2 SOL CU THHN B/W/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT STEEL MC-PCS 1000 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (1) | |||||
| 64752202 | 12 AWG 3 CONDUCTORES SÓLIDO CU THHN N/O/A/G 16-2 SÓLIDO TFN PR CON CUBIERTA PVC AZUL CLARO ACERO MC-PCS 1000 FT 12-3 SOL CU THHN N/O/A/G 16-2 SOL TFN PR W/ LT BLUE PVC JKT STEEL MC-PCS 1000 FT | 12 AWG 3C SOL | CAFÉ/NARANJA/GRIS/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable de armadura de acero galvanizado Southwire MC PCS Duo™ de Potencia y Control/Señal es apto para uso de la siguiente manera:
• Distribución de potencia de rama, alimentador y servicio en edificios comerciales, industriales, institucionales y multirresidenciales
• Pasado por tubo o incrustado en yeso
• Instalaciones ocultas o expuestas
• Iluminación LED con atenuación 0-10V
• Espacios de manejo de aire ambiental según NEC 300.22 (C)
• Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5
• Instalación en charola portacables y canalizaciones aprobadas
• Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645
• Ubicaciones peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1
• Cinta ligadora con leyenda impresa envuelta alrededor del conjunto
• Tipo THHN/THWN clasificado 90ºC seco
• Los cables Tipo MC sin cubierta están clasificados para ubicaciones secas e interiores solamente según NEC 330.10(A)(10)
• Bushing anti-cortocircuito no requerido
El cable Southwire MC PCS Duo™ Tipo MC cumple o supera los siguientes requisitos:
• Información de la Guía de productos en línea UL - Cable de armadura de metal (PJAZ) ( www.ul.com )
• Especificación Federal A-A59544 (anteriormente J-C-30B)
• NFPA 70 (Código Eléctrico Nacional), Artículo 330
• Listado para uso en Sistemas de Cierre de penetración UL de 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
