MC-AP™ HCF tipo MC de uso general para instalaciones hospitalarias THHN/THWN tamaño de circuito, armadura de aluminio verde con identificación de fase. Neutro por fase

Núm. Southwire: SPEC60452

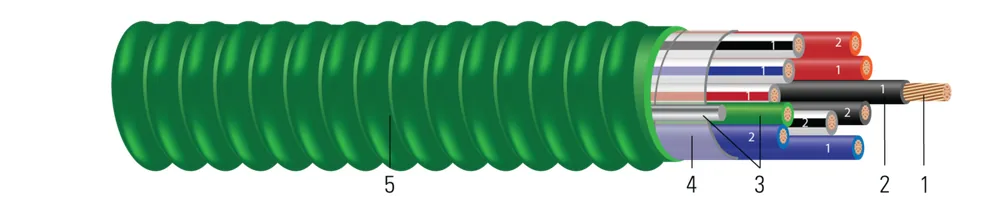

Conductores Aislados THHN/THWN de Cobre. Conductor Neutral Dedicado para Cada Conductor de Fase. Conductor de Puesta a Tierra Aislado de Cobre Verde. Listado UL 600 Voltios. Clasificado VW-1. Armadura Entrelazada de Aluminio Verde Ligera. Neutral por Fase

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (3) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Color	Diámetro Sobre Conductor (in)(cm)	Hebras del Conductor	Espesor del Aislamiento (mils)(mm)	Tamaño de Tierra	Núm x Tamaño de Neutral	Diámetro Sobre Armadura (in)(cm)	Peso Aprox. (lbs/1000')(kgs/km)
10 AWG10 AWG	33	See TableSee Table	0.1010.26	SolidSolid	250.64	1x101x10	3x103x10	0.7091.80	329490	13937599
10 AWG10 AWG	66	See TableSee Table	0.1010.26	SolidSolid	250.64	1x101x10	6x106x10	0.9762.48	607903	13937399
10 AWG10 AWG	99	See TableSee Table	0.1010.26	SolidSolid	250.64	1x101x10	9x109x10	1.0682.71	637948	13936499
10 AWG10 AWG	33	30.08	5.012.70	1.0401.55	1.2531.86	0.0500.07	2828	3232	13937599
10 AWG10 AWG	66	60.15	6.817.27	1.0401.55	1.2531.86	0.0500.07	1717	2020	13937399
10 AWG10 AWG	99	90.23	7.519.05	1.0401.55	1.2531.86	0.0500.07	1717	2020	13936499
22	XX									XX									XX
44	XX			XX						XX			XX						XX
66	XX			XX			XX			XX			XX			XX			XX
1212	XX	XX		XX	XX		XX	XX		XX	XX		XX	XX		XX	XX		XX
1818	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX	XX

Números de parte en esta familia (3)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
13937599	10-3 CU SÓLIDO THHN 3X10 NEUTRO IDENTIFICACIÓN DE FASE 1X10 GG TIERRA AL MCAP HCF VERDE AIA 10-3 CU SOL THHN 3X10NEUT PHASE-ID 1X10GG AL GRND MCAP HCF GREEN AIA	10 AWG 6C SOL	1/1/1/BLANCO-NEGRO/BLANCO-ROJO/BLANCO-AZUL/VERDE	CARRETE CORTE A LA MEDIDA
13937399	10-6 CU SÓLIDO THHN 6X10 NEUTRO PHASE-ID (2 JUEGOS) 1X10 GG AL TIERRA MCAP HCF VERDE AIA 10-6 CU SOL THHN 6X10NEUT PHASE-ID (2 SETS) 1X10GG AL GRND MCAP HCF GREEN AIA	10 AWG 12C	1, 1, 1, BLN-NGR, BLN-RJO, BLN-AZL, 2, 2, 2, BLN-NGR, BLN-RJO, BLN-AZL, VRD	CARRETE CORTE A LA MEDIDA
13936499	10-9 CU SÓLIDO THHN 9X10 NEUTRO PHASE-ID (3 JUEGOS) 1X10 GG AL TIERRA MCAP HCF VERDE AIA 10-9 CU SOL THHN 9X10NEUT PHASE-ID (3 SETS) 1X10GG AL GRND MCAP HCF GREEN AIA	10 AWG 18C	1, 1, 1, WT-BK, WT-RD, WT-BU,2, 2, 2, WT-BK, WT-RD, WT-BU,3, 3, 3, WT-BK, WT-RD, WT-BU,GN	CARRETE CORTE A LA MEDIDA

Aplicación y características

MC-AP™ HCF Type MC All Purpose Hospital Care Facility cumple con los requisitos de NEC 200.4 (añadidos en el NEC 2011) para la instalación y marcado de conductores neutrales. Los neutrales no deben utilizarse para más de un circuito (derivado, derivado multifilo, o alimentador sin conexión a tierra). Consulte NEC 200.4 para requisitos completos.

MC-AP™ HCF Type MC All Purpose Hospital Care Facility es adecuado para su uso de la siguiente manera:

Cableado de circuitos derivados en áreas de atención al paciente de hospitales, centros médicos y otras instalaciones de atención médica (cuando se instale de conformidad con los artículos 517 y 330 del NEC, y protegido mecánicamente según el artículo 300.4). Estas áreas incluyen hogares de ancianos, consultorios dentales, clínicas e instalaciones ambulatorias. El uso en áreas de anestesia peligrosa está prohibido.

Pasado o empotrado en yeso.

Instalaciones ocultas o expuestas.

Espacios de manejo de aire ambiental según NEC 300.22 (C).

Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.

Instalación en charola portacables y canalizaciones aprobadas.

Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)

Clase I Div. 2, Clase II Div 2, & Clase III Div. 1 Lugares Peligrosos.

Utilizar con accesorios MCI-A listados por UL.

Cinta de amarre con leyenda impresa envuelta alrededor del conjunto.

Tipo THHN/THWN clasificado 90ºC Seco.

Neutro por fase

La armadura está en contacto con el conductor de puesta a tierra/unión equipotencial de aluminio y sirve como componente de ruta de puesta a tierra de equipo redundante

MC-AP™ HCF Type MC All Purpose Hospital Care Facility cumple o supera los siguientes requisitos:

Información de Guía de Productos en Línea de UL - Metal-Clad Cable (PJAZ) ( www.ul.com )

Especificación Federal A-A59544 (anteriormente J-C-30B)

NFPA 70 (Código Eléctrico Nacional), Artículo 330

Listado para su uso en Sistemas de Bloqueo de Penetración UL de 1, 2 y 3 Horas

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 83 Thermoplastic Insulated Wires and Cables
UL 1569 Metal-Clad Cables
UL 1479 Standard for Safety Fire Tests of Penetration Firestops
UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
