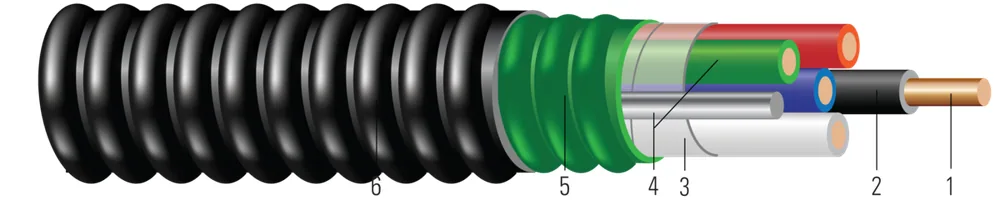

Conductor de cobre THHN/THWN tamaño de circuito tipo MC MC-AP™ HCF de uso general para instalaciones de salud (Health Care Facility), colores 120/208V, armadura de aluminio verde con chaqueta de PVC

Núm. Southwire: SPEC60266

Conductores aislados de cobre THHN. Conductor completo de puesta a tierra/unión equipotencial de aluminio. Listado UL 600 Voltios. Clasificación VW1. La armadura de aluminio entrelazada ligera es parte de la ruta de unión equipotencial/puesta a tierra. Cubierta de PVC

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (3) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Color	Diámetro Sobre Conductor (in)(cm)	Hebras del Conductor	Espesor del Aislamiento (mils)(mm)	Tamaño de Tierra	Diámetro Sobre Armadura (in)(cm)	Espesor de Cubierta (mils)(mm)	Peso Aprox. (lbs/1000')(kgs/km)
12 AWG12 AWG	22	BK,WEBK,WE	0.0800.20	SolidSolid	200.51	1x121x12	0.5121.30	501.27	186277	58495001
12 AWG12 AWG	33	BK,RD,WEBK,RD,WE	0.0800.20	SolidSolid	200.51	1x121x12	0.5441.38	501.27	218324	59911101
12 AWG12 AWG	22	4.310.92	1.6622.47	2.0022.98	0.0540.08	2525	3030	58495001
12 AWG12 AWG	33	4.511.43	1.6622.47	2.0022.98	0.0540.08	2525	3030	59911101

Números de parte en esta familia (3)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
12 AWG · 2 conductores (2)
58495001	12-2 SOL CU THHN NEGRO/BLANCO/VERDE TIERRA/10 AL TIERRA MCAP HCF CUBIERTA NEGRO CUBIERTA PVC 250 FT 12-2 SOL CU THHN BLACK/WHITE/GREEN GRND/10 AL GRND MCAP HCF JACKET BLACK PVC JACKET 250 FT	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	ROLLO DE 250 FT
58495002	12-2 SOL CU THHN NEGRO/BLANCO/VERDE TIERRA/10 AL TIERRA MCAP HCF JACKET NEGRO PVC JACKET 1000 FT 12-2 SOL CU THHN BLACK/WHITE/GREEN GRND/10 AL GRND MCAP HCF JACKET BLACK PVC JACKET 1000 FT	12 AWG 2C SOL	NEGRO/BLANCO/VERDE	CARRETE DE 1000 FT
12 AWG · 3 conductores (1)
59911101	12-3 SÓLIDO CU THHN NEGRO/ROJO/BLANCO/VERDE TIERRA/10 AL TIERRA MCAP CUBIERTA HCF CUBIERTA PVC NEGRA 250 FT 12-3 SOL CU THHN BLACK/RED/WHITE/GREEN GRND/10 AL GRND MCAP HCF JACKET BLACK PVC JACKET 250 FT	12 AWG 3C SOL	NEGRO/ROJO/BLANCO/VERDE	ROLLO DE 250 FT

Aplicación y características

El cable Southwire MC-AP HCF tipo MC para Instalaciones de Atención Médica de Propósito General es adecuado para usar de la siguiente manera:

Cableado de circuitos derivados para áreas de atención al paciente en hospitales, centros médicos y otras instalaciones de atención médica (cuando se instale de conformidad con los Artículos 517 y 330 de la NEC® y protegido mecánicamente según el Artículo 300.4). Tales áreas incluyen hogares de ancianos, consultorios dentales, clínicas e instalaciones ambulatorias. El uso en áreas de anestesia peligrosa está prohibido.

Aplicaciones que requieren rutas de tierra redundantes, dedicadas o aisladas.

Pasado a través o embebido en yeso.

Instalaciones ocultas o expuestas.

Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.

Instalación en charola portacables y canalizaciones aprobadas.

Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)

Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.

Uso con conectores MCI-A listados por UL.

Cinta de amarre con leyenda impresa envuelta alrededor del conjunto.

Tipo THHN/THWN clasificado 75ºC Húmedo 90ºC Seco.

La armadura está en contacto con el conductor de tierra/unión equipotencial de aluminio y sirve como componente de ruta redundante de tierra de equipos

El cable Southwire Armorlite® tipo MC cumple o supera los siguientes requisitos:

Información de la Guía de Productos en Línea de UL - Cable Metálico Armado (PJAZ) ( www.ul.com )

Especificación Federal A-A59544 (anteriormente J-C-30B)

NFPA 70 (Código Eléctrico Nacional), Artículo 330

Listado para uso en Sistemas de Parada de Penetración de Fuego UL de 1, 2 y 3 Horas

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 83 Thermoplastic Insulated Wires and Cables
UL 1569 Metal-Clad Cables
UL 1479 Standard for Safety Fire Tests of Penetration Firestops
UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
RoHS-2 (European Directive 2011/65/EU)
Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
