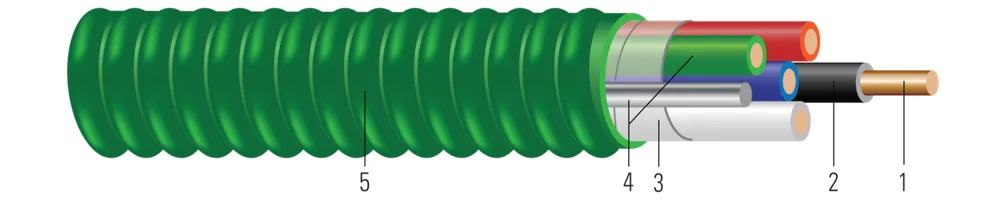

Conductor de cobre THHN/THWN tamaño de circuito tipo MC MC-AP™ HCF de uso general para instalaciones de salud (Health Care Facility) Duraclad™, armadura de acero galvanizado verde
- Núm. Southwire
- SPEC60265
Conductores aislados de cobre THHN. Conductor de puesta a tierra/unión de equipos de aluminio de tamaño completo. Listado UL 600 voltios. Clasificación VW1. La armadura entrelazada de acero galvanizado verde Duraclad™ forma parte de la trayectoria de unión/puesta a tierra de equipos.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (15) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.5121.30 | 188280 | 58232501 |
| 12 AWG12 AWG | 22 | BK,WEBK,WE | 0.0900.23 | 1919 | 200.51 | 1x121x12 | 0.5181.32 | 191284 | 58232701 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0800.20 | SolidSolid | 200.51 | 1x121x12 | 0.5441.38 | 222330 | 58232601 |
| 12 AWG12 AWG | 33 | BK,RD,WEBK,RD,WE | 0.0900.23 | 1919 | 200.51 | 1x121x12 | 0.5501.40 | 225335 | 58233501 |
| 10 AWG10 AWG | 22 | BK,WEBK,WE | 0.1010.26 | SolidSolid | 250.64 | 1x101x10 | 0.5711.45 | 245365 | 58233102 |
| 10 AWG10 AWG | 33 | BK,RD,WEBK,RD,WE | 0.1010.26 | SolidSolid | 250.64 | 1x101x10 | 0.6251.59 | 293436 | 58233401 |
| 12 AWG12 AWG | 22 | 3.69.14 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 58232501 | |
| 12 AWG12 AWG | 22 | 3.69.14 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 58232701 | |
| 12 AWG12 AWG | 33 | 3.89.65 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 58232601 | |
| 12 AWG12 AWG | 33 | 3.99.91 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 58233501 | |
| 10 AWG10 AWG | 22 | 4.010.16 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 58233102 | |
| 10 AWG10 AWG | 33 | 4.411.18 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 58233401 |
Números de parte en esta familia (15)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 2 conductores (9) | |||||
| 58232501 | 12-2 SOL CU THHN NEGRO/BLANCO/VERDE TIERRA/TIERRA AL MCAP HCF HCF VERDE GSIA250 FT 12-2 SOL CU THHN BLACK/WHITE/GREEN GRND/AL GRND MCAP HCF HCF GREEN GSIA250 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 58232701 | 12-2 CABLEADO CU THHN NEGRO/BLANCO/VERDE TIERRA/AL TIERRA MCAP HCF VERDE GSIA 250FT 12-2 STR CU THHN BLACK/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA 250FT | 12 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 58232502 | 12-2 SOL CU THHN NEGRO/BLANCO/TIERRA VERDE/TIERRA AL MCAP HCF HCF VERDE GSIA 1000 FT 12-2 SOL CU THHN BLACK/WHITE/GREEN GRND/AL GRND MCAP HCF HCF GREEN GSIA1000 FT | 12 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 58232702 | 12-2 CABLEADO CU THHN NEGRO/BLANCO/TIERRA VERDE/TIERRA AL MCAP HCF VERDE GSIA 1000 FT 12-2 STR CU THHN BLACK/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA 1000 FT | 12 AWG 2C 19 STR | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 58634101 | 12-2 SÓLIDO CU THHN AZUL/BLANCO/VERDE TIERRA/AL TIERRA MCAP HCF VERDE GSIA 250 FT 12-2 SOL CU THHN BLUE/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA 250 FT | 12 AWG 2C SOL | AZUL/BLANCO/VERDE | ROLLO DE 250 FT | |
| 58634102 | 12-2 SÓLIDO CU THHN AZUL/BLANCO/VERDE TIERRA/AL TIERRA MCAP HCF VERDE GSIA 1000FT 12-2 SOL CU THHN BLUE/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA 1000FT | 12 AWG 2C SOL | AZUL/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 58232801 | 12-2 SÓLIDO CU THHN CAFÉ/GRIS/VERDE TIERRA/AL TIERRA MC HCF VERDE GSIA 250 FT 12-2 SOL CU THHN BROWN/GRAY/GREEN GRND/AL GRND MC HCF GREEN GSIA 250 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | ROLLO DE 250 FT | |
| 58232802 | 12-2 SOL CU THHN CAFÉ/GRIS/VERDE TIERRA/AL TIERRA MC HCF VERDE GSIA 1000 FT 12-2 SOL CU THHN BROWN/GRAY/GREEN GRND/AL GRND MC HCF GREEN GSIA 1000 FT | 12 AWG 2C SOL | CAFÉ/GRIS/VERDE | CARRETE DE 1000 FT | |
| 58633802 | 12-2 SÓLIDO CU THHN ROJO/BLANCO/VERDE TIERRA/AL TIERRA MCAP HCF VERDE GSIA 1000 FT 12-2 SOL CU THHN RED/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA 1000 FT | 12 AWG 2C SOL | ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (3) | |||||
| 58232601 | 12-3 SOL CU THHN NEGRO/ROJO/BLANCO/VERDE TIERRA/TIERRA AL MCAP HCF VERDE GSIA250 FT 12-3 SOL CU THHN BLACK/RED/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA250 FT | 12 AWG 3C SOL | NEGRO/ROJO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 58232602 | 12-3 SOL CU THHN NEGRO/ROJO/BLANCO/TIERRA VERDE/TIERRA AL MCAP HCF VERDE GSIA 1000 FT 12-3 SOL CU THHN BLACK/RED/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA1000 FT | 12 AWG 3C SOL | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 58233501 | 12-3 STR CU THHN NEGRO/BLANCO/ROJO/VERDE TIERRA/TIERRA AL MCAP HCF VERDE GSIA250 FT 12-3 STR CU THHN BLACK/WHITE/RED/GREEN GRND/AL GRND MCAP HCF GREEN GSIA250 FT | 12 AWG 3C 19 STR | NEGRO/BLANCO/ROJO/VERDE | ROLLO DE 250 FT | |
| 10 AWG · 2 conductores (1) | |||||
| 58233102 | 10-2 SÓLIDO CU THHN NEGRO/BLANCO/TIERRA VERDE/TIERRA AL MCAP HCF VERDE GSIA 1000 FT 10-2 SOL CU THHN BLACK/WHITE/GREEN GRND/AL GRND MCAP HCF GREEN GSIA 1000 FT | 10 AWG 2C SOL | NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 10 AWG · 3 conductores (2) | |||||
| 58233401 | 10-3 SÓLIDO CU THHN NEGRO/ROJO/BLANCO/VERDE TIERRA/TIERRA AL MCAP HCF HCF VERDE GSIA 250 FT 10-3 SOL CU THHN BLACK/RED/WHITE/GREEN GRND/AL GRND MCAP HCF HCF GREEN GSIA 250 FT | 10 AWG 3C SOL | NEGRO/ROJO/BLANCO/VERDE | ROLLO DE 250 FT | |
| 58233402 | 10-3 SOL CU THHN NEGRO/ROJO/BLANCO/VERDE TIERRA/AL TIERRA MCAP HCF HCF VERDE GSIA 1000 FT 10-3 SOL CU THHN BLACK/RED/WHITE/GREEN GRND/AL GRND MCAP HCF HCF GREEN GSIA 1000 FT | 10 AWG 3C SOL | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
El cable Southwire MC-AP HCF Tipo MC de Propósito General para Instalaciones de Salud es adecuado para usar de la siguiente manera:
- Cableado de circuitos derivados para áreas de cuidado de pacientes de hospitales, centros médicos y otras instalaciones de salud (cuando se instala de conformidad con los Artículos 517 y 330 de la NEC® y protegido mecánicamente según el Artículo 300.4). Tales áreas incluyen asilos, consultorios dentales, clínicas e instalaciones ambulatorias. Está prohibido el uso en áreas de anestesia peligrosa.
- Aplicaciones que requieren rutas de puesta a tierra redundantes, dedicadas o aisladas.
- Pasado a través o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Espacios de manejo ambiental del aire según NEC 300.22 (C).
- Lugares de Asambleas según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(D)(2)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Usar con conectores MCI-A listados por UL.
- Cinta de unión con leyenda impresa envuelta alrededor del conjunto.
- Tipo THHN/THWN clasificado 90ºC Seco.
- Armadura de acero entrelazada galvanizada verde
- La armadura está en contacto con el conductor de puesta a tierra/unión equipotencial de aluminio y sirve como componente de ruta de puesta a tierra de equipo redundante
El cable Tipo MC Armorlite® de Southwire cumple o supera los siguientes requisitos:
- Información de la Guía de Productos En Línea de UL - Cable de Armadura Metálica (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para usar en Sistemas de Sellado de Penetración a Través de UL de 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-2 (European Directive 2011/65/EU)
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
