FLEXTOR™ CU 600V Aislamiento PVC-Nylon Chaqueta PVC THHN/THWN-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45260

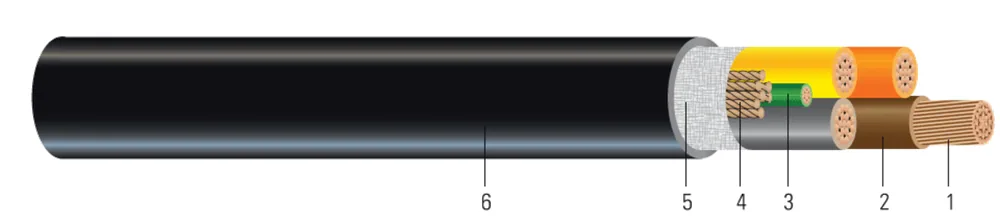

Cable de potencia tipo TC-ER flexible 600 voltios cuatro conductores de cobre, aislamiento de cloruro de polivinilo (PVC) con capa de nylon THHN cubierta de cloruro de polivinilo (PVC) con 1 tierra CU aislada verde. Clasificado CT - Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 4 AWG4 AWG | 44 | 1919 | 0.2260.57 | 501.27 | 802.03 | 1.0192.59 | 572851 | 8641286 | 66936799 |
| 2 AWG2 AWG | 44 | 1919 | 0.2860.73 | 401.02 | 802.03 | 1.1582.94 | 9091353 | 12431850 | 64369799 |
| 4 AWG4 AWG | 44 | 5.112.95 | 1068484.44 | 0.2580.38 | 0.3100.46 | 0.0480.07 | 6868 | 7676 | 66936799 |
| 2 AWG2 AWG | 44 | 5.814.73 | 1698770.20 | 0.1620.24 | 0.1950.29 | 0.0450.07 | 9292 | 104104 | 64369799 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 66936799 | 4 AWG 19 HILOS 4 CONDUCTORES CU THHN/PVC CAFÉ/NARANJA/AMARILLO/GRIS 1X8 GG TIPO TC-ER 600V NEGRO 4-19 4/C CU THHN/PVC BROWN/ORANGE/YELLOW/GRAY 1x8 GG TYPE TC-ER 600V BLACK | 4 AWG 4C 19S | CAFÉ/NARANJA/AMARILLO/GRIS | CARRETE CORTE A LA MEDIDA | |
| 64369799 | 2-19 4 CONDUCTORES CU THHN/PVC CAFÉ/NARANJA/AMARILLO/GRIS 1X#6 GG TIPO TC-ER 600V NEGRO 2-19 4/C CU THHN/PVC BROWN/ORANGE/YELLOW/GRAY 1X#6 GG TYPE TC-ER 600V BLACK | 2 AWG 4C 19S | CAFÉ/NARANJA/AMARILLO/GRIS | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de energía flexibles tipo TC-ER de 600 voltios de Southwire están fabricados con cableado de cobre clase C para mayor flexibilidad, adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no superior a 75°C en lugares húmedos y 90°C en lugares secos, 105°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos (hazardous) Clase I, II y III, División 2 según el artículo 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para instalaciones expuestas (TC-ER) según NEC 336.10. Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
