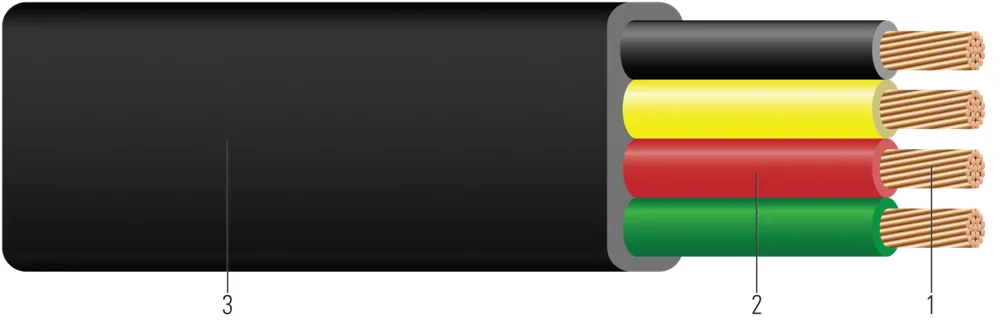

Cable plano con cubierta para servicio pesado 600 voltios, tipo THW

Núm. Southwire: SPEC10108

600V, cable para pozo de agua, resistente a la humedad, aislamiento de PVC, plano paralelo, cubierta de PVC negra. Clasificado a 75 °C,

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (33) ↓

📄 Ficha técnica (PDF)📎 Pump and Irrigation Catalog

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Espesor del Aislamiento (mils)(mm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso de Cobre (lbs/1000')(kgs/km)	Peso Aprox. (lbs/1000')(kgs/km)
14 AWG14 AWG	22	77	0.0700.18	451.14	451.14	0.2600.66	3857	115171	56367501
14 AWG14 AWG	33	77	0.0700.18	451.14	451.14	0.2550.65	5074	150223	56367701
12 AWG12 AWG	22	1919	0.0900.23	451.14	451.14	0.2800.71	6089	150223	56367801
12 AWG12 AWG	33	1919	0.0900.23	451.14	451.14	0.2800.71	80119	192286	56367901
10 AWG10 AWG	22	1919	0.1170.30	451.14	451.14	0.3100.79	96143	202301	56368001
10 AWG10 AWG	33	1919	0.1170.30	451.14	451.14	0.3100.79	128190	266396	56368101
8 AWG8 AWG	22	1919	0.1430.36	601.52	451.14	0.3700.94	133198	280417	56368201
8 AWG8 AWG	33	1919	0.1430.36	601.52	451.14	0.3700.94	184274	381567	56368301
6 AWG6 AWG	33	1919	0.1790.45	601.52	451.14	0.4041.03	294438	530789	56368501
4 AWG4 AWG	33	1919	0.2260.57	601.52	451.14	0.4601.17	437650	7311088	56368601
2 AWG2 AWG	33	1919	0.2860.73	601.52	451.14	0.5121.30	6951034	10451555	56368701
1/0 AWG1/0 AWG	33	1919	0.3610.92	802.03	601.52	0.6101.55	10591576	17392588	56368899
2/0 AWG2/0 AWG	33	1919	0.4051.03	802.03	601.52	0.6801.73	13131954	20032981	56368999
4/0 AWG4/0 AWG	33	1919	0.5121.30	802.03	601.52	0.8002.03	20943116	29854442	58337399
350 KCMIL350 KCMIL	33	3737	0.6611.68	952.41	802.03	0.9552.43	34045066	45826819	58337899
14 AWG14 AWG	22	2.6313.92	3.1704.72	0.0580.09	6529.48	2.46.10	2020	2525
14 AWG14 AWG	33	2.6313.92	3.1704.72	0.0580.09	9844.45	3.17.87	2020	2525
12 AWG12 AWG	22	1.6622.47	2.0022.98	0.0540.08	10447.17	2.66.60	2525	3030
12 AWG12 AWG	33	1.6622.47	2.0022.98	0.0540.08	15670.76	3.38.38	2525	3030
10 AWG10 AWG	22	1.0401.55	1.2531.86	0.0500.07	16675.30	2.97.37	3535	4040
10 AWG10 AWG	33	1.0401.55	1.2531.86	0.0500.07	249112.94	3.89.65	3535	4040
8 AWG8 AWG	22	0.6530.97	0.7861.17	0.0520.08	264119.75	3.48.64	5050	5555
8 AWG8 AWG	33	0.6530.97	0.7861.17	0.0520.08	396179.62	5.614.22	5050	5555
6 AWG6 AWG	33	0.4110.61	0.4950.74	0.0510.08	629285.31	6.416.26	6565	7575
4 AWG4 AWG	33	0.2580.38	0.3100.46	0.0480.07	1001454.05	7.218.29	8585	9595
2 AWG2 AWG	33	0.1620.24	0.1950.29	0.0450.07	1592722.12	8.321.08	115115	130130
1/0 AWG1/0 AWG	33	0.1020.15	0.1220.18	0.0440.07	25341149.40	10.927.69	150150	170170
2/0 AWG2/0 AWG	33	0.0810.12	0.0970.14	0.0430.06	31941448.77	12.130.73	175175	195195
4/0 AWG4/0 AWG	33	0.0510.08	0.0620.09	0.0410.06	50782303.34	14.135.81	230230	260260
350 KCMIL350 KCMIL	33	0.0310.05	0.0390.06	0.0400.06	84003810.17	17.544.45	310310	350350

Números de parte en esta familia (33)

Por calibre:

Núm. Southwire	Descripción	Construcción	Empaque
14 AWG · 2 conductores (2)
56367501	14-7 2 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 1000 FT 14-7 2/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	14 AWG 2C 7 STR	CARRETE DE 1000 FT
56367502	CABLE 14-7 2 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 500 FT 14-7 2/C CU THW FLAT JACKET PVC W/GROUND 500 FT	14 AWG 2C 7 STR	CARRETE DE 500 FT
14 AWG · 3 conductores (2)
56367701	14-7 3 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 1000 FT 14-7 3/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	14 AWG 3C 7 STR	CARRETE DE 1000 FT
56367702	CABLE 14-7 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 500 FT 14-7 3/C CU THW FLAT JACKET PVC W/GROUND 500 FT	14 AWG 3C 7 STR	CARRETE DE 500 FT
12 AWG · 2 conductores (3)
56367899	12-19 2 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 12-19 2/C CU THW FLAT JACKET PVC W/GROUND	12 AWG 2C 19 STR	CARRETE CORTE A LA MEDIDA
56367801	12-19 2 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1000 FT 12-19 2/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	12 AWG 2C 19 STR	CARRETE DE 1000 FT
56367802	12-19 2 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 500 FT 12-19 2/C CU THW FLAT JACKET PVC W/GROUND 500 FT	12 AWG 2C 19 STR	CARRETE DE 500 FT
12 AWG · 3 conductores (3)
56367999	12-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 12-19 3/C CU THW FLAT JACKET PVC W/GROUND	12 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
56367901	12-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1000 FT 12-19 3/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	12 AWG 3C 19 STR	CARRETE DE 1000 FT
56367902	12-19 3 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 500 FT 12-19 3/C CU THW FLAT JACKET PVC W/GROUND 500 FT	12 AWG 3C 19 STR	CARRETE DE 500 FT
10 AWG · 2 conductores (2)
56368001	10-19 2 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1000 FT 10-19 2/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	10 AWG 2C 19 STR	CARRETE DE 1000 FT
56368002	10-19 2 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 500 FT 10-19 2/C CU THW FLAT JACKET PVC W/GROUND 500 FT	10 AWG 2C 19 STR	CARRETE DE 500 FT
10 AWG · 3 conductores (3)
56368199	10-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 10-19 3/C CU THW FLAT JACKET PVC W/GROUND	10 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
56368101	10-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1000 FT 10-19 3/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	10 AWG 3C 19 STR	CARRETE DE 1000 FT
56368102	10-19 3 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 500 FT 10-19 3/C CU THW FLAT JACKET PVC W/GROUND 500 FT	10 AWG 3C 19 STR	CARRETE DE 500 FT
8 AWG · 2 conductores (2)
56368201	8-19 2 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 1000 FT 8-19 2/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	8 AWG 2C 19 STR	CARRETE DE 1000 FT
56368202	CABLE 8-19 2 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 500 FT 8-19 2/C CU THW FLAT JACKET PVC W/GROUND 500 FT	8 AWG 2C 19 STR	CARRETE DE 500 FT
8 AWG · 3 conductores (3)
56368399	8-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 8-19 3/C CU THW FLAT JACKET PVC W/GROUND	8 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
56368301	8-19 3 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 1000 FT 8-19 3/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	8 AWG 3C 19 STR	CARRETE DE 1000 FT
56368302	CABLE 8-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 500 FT 8-19 3/C CU THW FLAT JACKET PVC W/GROUND 500 FT	8 AWG 3C 19 STR	CARRETE DE 500 FT
6 AWG · 3 conductores (3)
56368599	6-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 6-19 3/C CU THW FLAT JACKET PVC W/GROUND	6 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
56368501	6-19 3 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 1000 FT 6-19 3/C CU THW FLAT JACKET PVC W/GROUND 1000 FT	6 AWG 3C 19 STR	CARRETE DE 1000 FT
56368502	CABLE 6-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 500 FT 6-19 3/C CU THW FLAT JACKET PVC W/GROUND 500 FT	6 AWG 3C 19 STR	CARRETE DE 500 FT
4 AWG · 3 conductores (3)
56368699	4-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 4-19 3/C CU THW FLAT JACKET PVC W/GROUND	4 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
56368601	4-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1000 FT 4-19 3/C CU THW FLAT JACKET PVC W/GROUND- 1000 FT	4 AWG 3C 19 STR	CARRETE DE 1000 FT
56368602	4-19 3 CONDUCTORES CU THW FORRO PLANO PVC CON TIERRA 500 FT 4-19 3/C CU THW FLAT JACKET PVC W/GROUND- 500 FT	4 AWG 3C 19 STR	CARRETE DE 500 FT
2 AWG · 3 conductores (3)
56368799	2-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 2-19 3/C CU THW FLAT JACKET PVC W/GROUND	2 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
56368702	CABLE 2-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 500 FT 2-19 3/C CU THW FLAT JACKET PVC W/GROUND 500 FT	2 AWG 3C 19 STR	CARRETE DE 500 FT
56368701	2-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1000 FT 2-19 3/C CU THW FLAT JACKET PVC W/GROUND- 1000 FT	2 AWG 3C 19 STR	CARRETE DE 1000 FT
1/0 AWG · 3 conductores (1)
56368899	1/0-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 1/0-19 3/C CU THW FLAT JACKET PVC W/GROUND	1/0 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
2/0 AWG · 3 conductores (1)
56368999	2/0-19 3 CONDUCTORES CU THW CUBIERTA PLANA PVC CON TIERRA 2/0-19 3/C CU THW FLAT JACKET PVC W/GROUND	2/0 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
4/0 AWG · 3 conductores (1)
58337399	4/0-19 3/C CU THW CUBIERTA PLANA PVC CON TIERRA 4/0-19 3/C CU THW FLAT JACKET PVC W/GROUND	4/0 AWG 3C 19 STR	CARRETE CORTE A LA MEDIDA
350 kcmil · 3 conductores (1)
58337899	350-37 3/C CU THW CUBIERTA PLANA PVC CON TIERRA 350-37 3/C CU THW FLAT JACKET PVC W/GROUND	350 KCMIL 3C 37 STR	CARRETE CORTE A LA MEDIDA

Aplicación y características

Para uso en aplicaciones residenciales, agrícolas e industriales de pozos de agua. Se utiliza en sistemas de cable de pozo de agua con toma de tierra y sin toma de tierra. Los conductores son paralelos y están aislados con PVC de color negro, rojo y amarillo. Aislado y encamisado con material de Policloruro de Vinilo (PVC) de color negro. Resistente al aceite. Se utiliza en pozos de temperatura alta y baja

Normas y referencias

ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 83 Thermoplastic Insulated Wires and Cables
