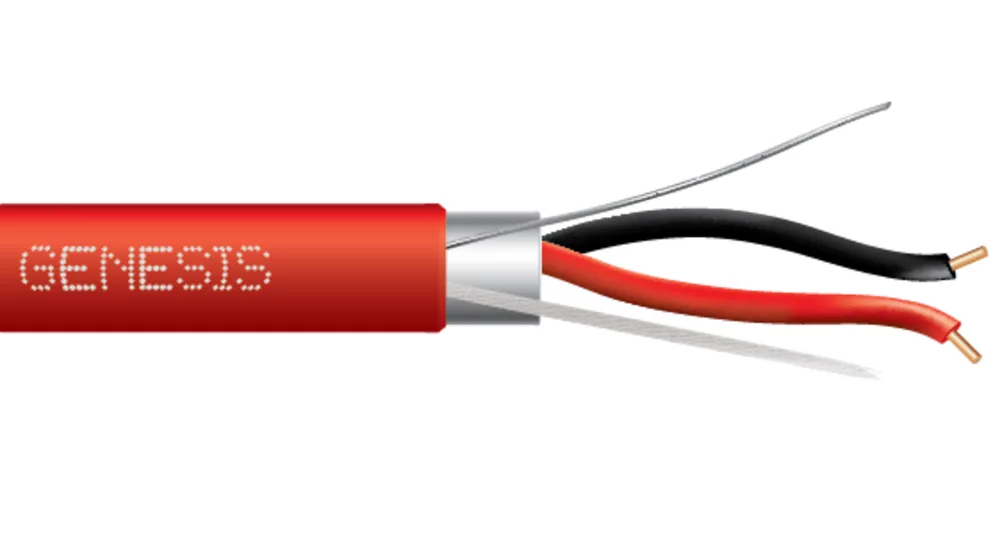

Cable blindado para alarma contra incendios, riser (vertical)
- Núm. Southwire
- GEN16
Los cables para alarma contra incendios Genesis® garantizan una protección contra incendios ininterrumpida. Fabricados para superar las exigencias de los rigurosos códigos y reglamentos de seguridad contra incendios, listados por UL y hechos en EE. UU.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (14) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Conductores | Cableado | Blindaje | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | SolidSolid | ShieldedShielded | 1725 | 44021004 |
| 18 AWG18 AWG | 44 | SolidSolid | ShieldedShielded | 2841 | 44031104 |
| 16 AWG16 AWG | 22 | SolidSolid | ShieldedShielded | 2537 | 44061004 |
| 16 AWG16 AWG | 44 | SolidSolid | ShieldedShielded | 4364 | 44071004 |
| 14 AWG14 AWG | 22 | SolidSolid | ShieldedShielded | 3653 | 44081004 |
| 14 AWG14 AWG | 44 | SolidSolid | ShieldedShielded | 6596 | 44091004 |
| 12 AWG12 AWG | 22 | SolidSolid | ShieldedShielded | 5785 | 44101004 |
Números de parte en esta familia (14)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 2 conductores (3) | |||||
| 44025504 | 18 SOL CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 500 FT 18 SOL CU 2/C OAS CMR/CL3R/FPLR PVC RED GEN 500 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 44021004 | 18 SOL CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 2/C OAS CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 44021104 | 18 SOL CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 2/C OAS CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 18 AWG · 4 conductores (2) | |||||
| 44035504 | 18 SOL CU 4 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 500 FT 18 SOL CU 4/C OAS CMR/CL3R/FPLR PVC RED GEN 500 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 44031104 | 18 SOL CU 4 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 18 SOL CU 4/C OAS CMR/CL3R/FPLR PVC RED GEN 1000 FT | 18 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CAJA JALABLE DE 1000 FT | |
| 16 AWG · 2 conductores (4) | |||||
| 44065504 | 16 SOL CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 500 FT 16 SOL CU 2/C OAS CMR/CL3R/FPLR PVC RED GEN 500 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA DE EXTRACCIÓN DE 500 FT | |
| 44061004 | 16 SOL CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 16 SOL CU 2/C OAS CMR/CL3R/FPLR PVC RED GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 44061006 | 16 AWG sólido CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC AZUL GEN 1000 FT 16 SOL CU 2/C OAS CMR/CL3R/FPLR PVC BLUE GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 44061104 | 16 SOL CU 2 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 16 SOL CU 2/C OAS CMR/CL3R/FPLR PVC RED GEN 1000 FT | 16 AWG 2C SOL | ROJO/NEGRO | CAJA JALABLE DE 1000 FT | |
| 16 AWG · 4 conductores (1) | |||||
| 44071004 | 16 SOL CU 4 CONDUCTORES OAS CMR/CL3R/FPLR PVC ROJO GEN 1000 FT 16 SOL CU 4/C OAS CMR/CL3R/FPLR PVC RED GEN 1000 FT | 16 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 2 conductores (2) | |||||
| 44085004 | 14 SOL CU 2 CONDUCTORES OAS CL3R/FPLR PVC ROJO GEN 500 FT 14 SOL CU 2/C OAS CL3R/FPLR PVC RED GEN 500 FT | 14 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 500 FT | |
| 44081004 | 14 SÓLIDO CU 2 CONDUCTORES OAS CL3R/FPLR PVC ROJO GEN 1000 FT 14 SOL CU 2/C OAS CL3R/FPLR PVC RED GEN 1000 FT | 14 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
| 14 AWG · 4 conductores (1) | |||||
| 44091004 | 14 SÓLIDO CU 4 CONDUCTORES OAS CL3R/FPLR PVC ROJO GEN 1000 FT 14 SOL CU 4/C OAS CL3R/FPLR PVC RED GEN 1000 FT | 14 AWG 4C SOL | AMARILLO/ROJO/VERDE/NEGRO | CARRETE DE 1000 FT | |
| 12 AWG · 2 conductores (1) | |||||
| 44101004 | 12 SÓLIDO CU 2 CONDUCTORES OAS CL3R/FPLR PVC ROJO GEN 1000 FT 12 SOL CU 2/C OAS CL3R/FPLR PVC RED GEN 1000 FT | 12 AWG 2C SOL | ROJO/NEGRO | CARRETE DE 1000 FT | |
Aplicación y características
El cable de alarma de incendio blindado clasificado para riser Genesis® es apropiado para instalación de la siguiente manera:
- Instalado en una canalización metálica que cumple con 300.22(B).
- Soportado por charolas portacables metálicas de fondo sólido con cubiertas metálicas sólidas.
- En risers.
- Dentro de edificios en espacios distintos a los de manejo de aire y risers.
- Expuesto a la luz solar.
Normas y referencias
- UL 1666 - Riser Rated
- CSA C22.2 No. 2556 - FT4 Rated
- UL 1424 - Cables for Power-Limited Fire-Alarm Circuits, Type FPLR
- UL 13 - Power-Limited Circuit Cables, Type CL3R
- Sunlight Resistant Rated
- REACH/RoHS Compliant
