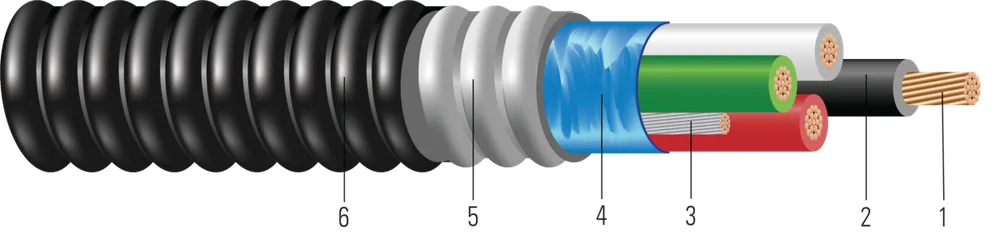

Cable blindado para minisplit EZ-IN™
- Núm. Southwire
- SPEC60422
Conductores individuales aislados de cobre. Conductor de puesta a tierra de cobre verde aislado. Listado UL. 600 voltios. Armadura entrelazada de aluminio ligero. Con chaqueta de PVC, resistente a la luz solar.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 44 | BK,RD,WE,GNBK,RD,WE,GN | 0.0700.18 | 77 | 200.51 | 0.4841.23 | 501.27 | 0.5901.50 | 175260 | 59351201 |
| 14 AWG14 AWG | 44 | 4.110.41 | 2.6313.92 | 3.2644.86 | 2020 | 2525 | 59351201 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG (4) | |||||
| 59351203 | 14-4 CABLEADO THHN DOBLE BLINDA AL AIA PVC EZ-IN 600V 50 FT 14-4 STR THHN DW AL SHLD AIA PVC EZ-IN 600V 50 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/VERDE/BLANCO | 50 FT ROLLO | |
| 59351204 | 14 AWG CABLEADO 4 CONDUCTORES THHN AL CON BLINDAJE DOBLE AISLAMIENTO MEJORADO CUBIERTA PVC ENTRADA FÁCIL 600V 100 FT 14-4 STR THHN DW AL SHLD AIA PVC EZ-IN 600V 100 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/VERDE/BLANCO | CARRETE DE 100 FT | |
| 59351202 | 14 AWG CABLEADO 4 CONDUCTORES THHN AL CON BLINDAJE DOBLE AISLAMIENTO MEJORADO CUBIERTA PVC ENTRADA FÁCIL 600V 250 FT 14-4 STR THHN DW AL SHLD AIA PVC EZ-IN 600V 250 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/VERDE/BLANCO | CARRETE DE 250 FT | |
| 59351201 | 14-4 CABLEADO THHN DW AL ESCUDO AIA PVC EZ-IN 600V 1000 FT 14-4 STR THHN DW AL SHLD AIA PVC EZ-IN 600V 1000 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/VERDE/BLANCO | CARRETE DE 1000 FT | |
Aplicación y características
Cable Tipo MC Jacketed Mini-Split EZ-IN™ de Southwire es adecuado para su uso como sigue:
- Donde está expuesto a rellenos de ceniza, cloruros fuertes, álcalis cáusticos, o vapores de cloro o de ácidos clorhídricos.
- Alisado o empotrado en yeso.
- Instalado sin el uso de tubo conduit.
- Instalaciones ocultas o expuestas.
- Adecuado para Lugares Húmedos según NEC 330.10(11)
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Tipo THHN/THWN/TFN calificado 90ºC Seco/ 75ºC Húmedo
- Buje anti-cortocircuito no requerido
Cable Mini-Split EZ-IN™ de Southwire - cumple o excede los siguientes requisitos:
- Información de la Guía de Productos En Línea UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
