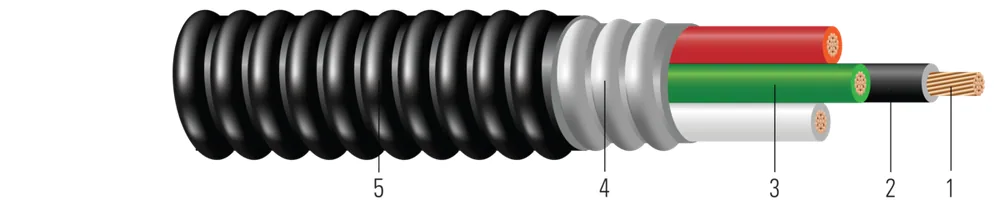

Cable para minisplit EZ-IN™
- Núm. Southwire
- SPEC60421
Conductores individuales aislados de cobre. Conductor de puesta a tierra de cobre verde aislado. Listado UL. 600 voltios. Armadura entrelazada de aluminio ligero. Con chaqueta de PVC, resistente a la luz solar.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 44 | BK,RD,WE,GNBK,RD,WE,GN | 0.0560.14 | 77 | 200.51 | 0.4451.13 | 401.02 | 0.5251.33 | 124185 | 58628801 |
| 14 AWG14 AWG | 44 | BK,RD,WE,GNBK,RD,WE,GN | 0.0700.18 | 77 | 200.51 | 0.4791.22 | 501.27 | 0.5851.49 | 166247 | 58340801 |
| 14 AWG14 AWG | 77 | BK,RD,BE,BN,OE,YW,RD/BK,WE,GNBK,RD,BE,BN,OE,YW,RD/BK,WE,GN | 0.0700.18 | 77 | 200.51 | 0.5441.38 | 501.27 | 0.6501.65 | 231344 | 58341001 |
| 16 AWG16 AWG | 44 | 3.69.14 | 4.1816.22 | 5.0377.50 | -- | 1818 | 58628801 | |||
| 14 AWG14 AWG | 44 | 4.010.16 | 2.6313.92 | 3.1704.72 | 2020 | 2525 | 58340801 | |||
| 14 AWG14 AWG | 77 | 4.511.43 | 2.6313.92 | 3.1704.72 | 1414 | 1717 | 58341001 |
Números de parte en esta familia (8)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 16 AWG · 4 conductores (3) | |||||
| 58628801 | 16/4 TFN AIA PVC EZ-IN Mini-Split 600V 50 FT 16/4 TFN AIA PVC EZ-IN Mini-Split 600V 50 FT | 16 AWG 4C 7 STR | ROJO, NEGRO, BLANCO, VERDE | 50 FT ROLLO | |
| 58628802 | 16/4 TFN AIA PVC EZ-IN Mini-Split 600V 250 FT 16/4 TFN AIA PVC EZ-IN Mini-Split 600V 250 FT | 16 AWG 4C 7 STR | ROJO/NEGRO/BLANCO/VERDE | CARRETE DE 250 FT | |
| 58628803 | 16/4 TFN AIA PVC EZ-IN Mini-Split 600V 1000 FT 16/4 TFN AIA PVC EZ-IN Mini-Split 600V 1000 FT | 16 AWG 4C 7 STR | ROJO/NEGRO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 14 AWG · 4 conductores (3) | |||||
| 58340803 | 14/4 THHN AIA PVC EZ-IN Mini-Split 600V 50 FT 14/4 THHN AIA PVC EZ-IN Mini-Split 600V 50 FT | 14 AWG 4C 7 STR | NEGRO, ROJO, VERDE, BLANCO | 50 FT ROLLO | |
| 58340802 | 14/4 THHN AIA PVC EZ-IN Mini-Split 600V 250 FT 14/4 THHN AIA PVC EZ-IN Mini-Split 600V 250 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/VERDE/BLANCO | CARRETE DE 250 FT | |
| 58340801 | 14/4 THHN AIA PVC EZ-IN Mini-Split 600V 1000 FT 14/4 THHN AIA PVC EZ-IN Mini-Split 600V 1000 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/VERDE/BLANCO | CARRETE DE 1000 FT | |
| 14 AWG · 7 conductores (2) | |||||
| 58341099 | 14-7 CABLEADO CU THHN AIA MC MINI-SPLIT CUBIERTA NEGRO 600V 14-7 STR CU THHN AIA MC MINI-SPLIT BLACK JKT 600V | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 58341001 | 14-7 CABLEADO CU THHN AIA MC MINI-SPLIT CUBIERTA NEGRA 600V 1000 FT 14-7 STR CU THHN AIA MC MINI-SPLIT BLACK JKT 600V 1000 FT | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO/VERDE | CARRETE DE 1000 FT | |
Aplicación y características
Cable Tipo MC Jacketed Mini-Split EZ-IN™ de Southwire es adecuado para su uso como sigue:
- Donde está expuesto a rellenos de ceniza, cloruros fuertes, álcalis cáusticos, o vapores de cloro o de ácidos clorhídricos.
- Alisado o empotrado en yeso.
- Instalado sin el uso de tubo conduit.
- Instalaciones ocultas o expuestas.
- Adecuado para Lugares Húmedos según NEC 330.10(A)(11)
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Tipo THHN/THWN/TFN calificado 90ºC Seco/ 75ºC Húmedo
- Buje anti-cortocircuito no requerido
Cable Mini-Split EZ-IN™ de Southwire - cumple o excede los siguientes requisitos:
- Información de la Guía de Productos En Línea UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-3 Complies with European Directive 2015/863
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
