Cable de tierra DURAGROUND™ CU 1000V XLPE RHH/RHW-2/RW90 UL y CSA FT4 clasificado para charola (Tray Rated)

Southwire

Cable de tierra DURAGROUND™ CU 1000V XLPE RHH/RHW-2/RW90 UL y CSA FT4 clasificado para charola (Tray Rated)

Núm. Southwire
SPEC25067

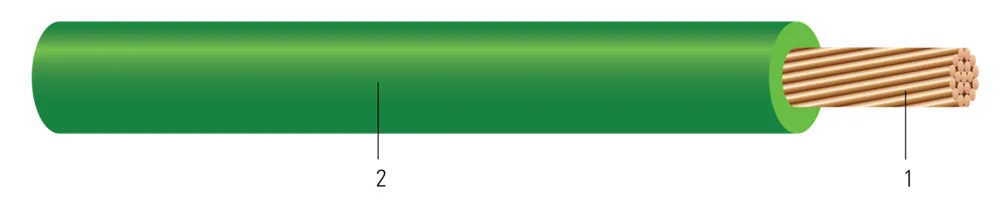

Conductores de cobre simple, aislamiento XLPE, resistente a la luz solar, 1000V, 90°C MÁX, -40°C MÍN, resistente a gasolina y aceite

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (21) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorHebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)D.E. Aprox. (inches)(cm)Peso de Cobre (lbs/1000')(kgs/km)Peso Aprox. (lbs/1000')(kgs/km)
2 AWG2 AWG11770.2820.72601.520.4031.02204304245365 64904001
2/0 AWG2/0 AWG1119190.4051.03802.030.5721.45410610486723 64904201
4/0 AWG4/0 AWG1119190.5121.30802.030.6661.696539727431106 64904401
350 KCMIL350 KCMIL1137370.6611.68952.410.8412.141080160712161810 64905501
500 KCMIL500 KCMIL1137370.7892.00952.410.9662.451543229617022533 64905701
750 KCMIL750 KCMIL1161610.9682.461102.791.2003.052315344525443786 64905901
1000 KCMIL1000 KCMIL1161611.1172.841102.791.3493.433087459433494984 64906201
2 AWG2 AWG111.64.06530240.400.1620.240.1950.290.0450.07115115130130 64904001
2/0 AWG2/0 AWG112.25.591064482.620.0810.120.0970.140.0430.06175175195195 64904201
4/0 AWG4/0 AWG112.66.601692767.480.0510.080.0620.090.0410.06230230260260 64904401
350 KCMIL350 KCMIL113.38.3828001270.060.0310.050.0390.060.0400.06310310350350 64905501
500 KCMIL500 KCMIL113.89.6540001814.370.0220.030.0290.040.0390.06380380430430 64905701
750 KCMIL750 KCMIL116.015.2460002721.550.0140.020.0220.030.0380.06475475535535 64905901
1000 KCMIL1000 KCMIL116.717.0280003628.740.0110.020.0180.030.0370.06545545615615 64906201

Números de parte en esta familia (21)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
2 AWG (3)
649040992-7 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 2-7 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA2 AWG 1C 7SCARRETE CORTE A LA MEDIDA
649040022-7 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 5000 FT 2-7 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 5000 FT2 AWG 1C 7SCARRETE DE 5000 FT
649040012-7 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 2-7 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT2 AWG 1C 7SCARRETE DE 984 FT
2/0 AWG (4)
649042992/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 2/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA2/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
649042032/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 2500 FT 2/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 2500 FT2/0 AWG 1C 19SCARRETE DE 2500 FT
649042022/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 5000 FT 2/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 5000 FT2/0 AWG 1C 19SCARRETE DE 5000 FT
649042012/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 2/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT2/0 AWG 1C 19SCARRETE DE 984 FT
4/0 AWG (3)
649044994/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 4/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA4/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
649044034/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 2500 FT 4/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 2500 FT4/0 AWG 1C 19SCARRETE DE 2500 FT
649044014/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 4/0-19 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT4/0 AWG 1C 19SCARRETE DE 984 FT
350 kcmil (3)
64905599350-37 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 350-37 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA350 KCMIL 1C 37SCARRETE CORTE A LA MEDIDA
64905502350-37 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 5000 FT 350-37 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 5000 FT350 KCMIL 1C 37SCARRETE DE 5000 FT
64905501350-37 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 350-37 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT350 KCMIL 1C 37SCARRETE DE 984 FT
500 kcmil (3)
64905799500-37 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 500-37 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA500 KCMIL 1C 37SCARRETE CORTE A LA MEDIDA
64905702500-37 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 5000 FT 500-37 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 5000 FT500 KCMIL 1C 37SCARRETE DE 5000 FT
64905701500-37 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 500-37 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT500 KCMIL 1C 37SCARRETE DE 984 FT
750 kcmil (2)
64905999750-61 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 750-61 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA750 KCMIL 1C 61SCARRETE CORTE A LA MEDIDA
64905901750-61 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 750-61 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT750 KCMIL 1C 61SCARRETE DE 984 FT
1000 kcmil (3)
649062991000-61 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 1000-61 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA1000 KCMIL 1C 61SCARRETE CORTE A LA MEDIDA
649062021000 kcmil 61 HILOS CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 5000 FT 1000-61 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 5000 FT1000 KCMIL 1C 61SCARRETE DE 5000 FT
649062011000-61 CU RHH-RHW-2 RW90 1KV DURAGROUND VERDE UL/CSA 984 FT 1000-61 CU RHH-RHW-2 RW90 1KV DURAGROUND GREEN UL/CSA 984 FT1000 KCMIL 1C 61SCARRETE DE 984 FT

Aplicación y características

Apto para instalación en Charolas Portacables y Conductos Subterráneos - Conforme a limitaciones del Código CE (ver Regla 12-2202) para aplicaciones de tierra y unión equipotencial.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • UL 44 Thermoset-Insulated Wires and Cables
  • CSA C22.2 No. 38 Thermoset-insulated wires and cables
  • CSA SUN RES - for Sunlight Resistant rating
  • CT USE Sizes 1/0 AWG and Larger
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
  • RoHS-2 (European Directive 2011/65/EU)
