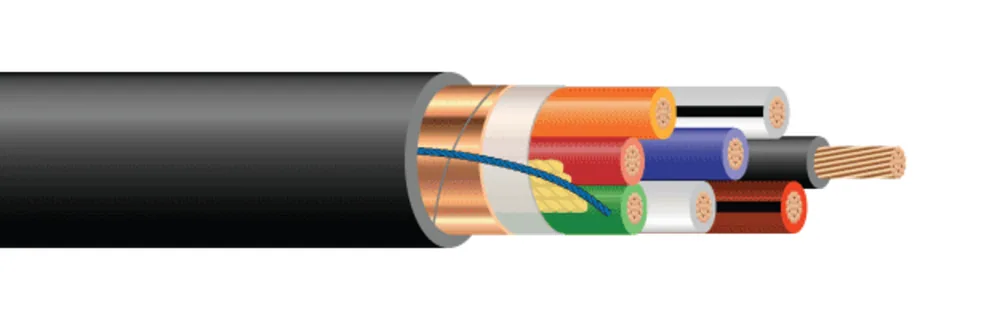

CABLE DE CONTROL CU PE/PVC
- Núm. Southwire
- SUBSTN29
Cable de control de 600 voltios con conductores de cobre, aislamiento de polietileno y policloruro de vinilo (PE/PVC), chaqueta de policloruro de vinilo (PVC), identificación de conductores de cable de control Método 1 Tabla 1. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (29) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 44 | 14 AWG14 AWG | 77 | 200.51 | 42410.77 | 110163 | 62064601 |
| 77 | 14 AWG14 AWG | 77 | 200.51 | 49412.56 | 167248 | 60677601 |
| 1212 | 14 AWG14 AWG | 77 | 200.51 | 69217.58 | 298443 | 60677701 |
| 44 | 12 AWG12 AWG | 77 | 200.51 | 46711.88 | 153228 | 61685601 |
| 66 | 12 AWG12 AWG | 77 | 200.51 | 58914.97 | 227338 | 61917302 |
| 77 | 12 AWG12 AWG | 77 | 200.51 | 58914.97 | 254378 | 60689601 |
| 1212 | 12 AWG12 AWG | 1919 | 200.51 | 77119.58 | 409608 | 61999301 |
| 22 | 10 AWG10 AWG | 77 | 200.51 | 45211.49 | 120178 | 61793208 |
| 33 | 10 AWG10 AWG | 77 | 200.51 | 48012.21 | 170253 | 61911701 |
| 88 | 10 AWG10 AWG | 77 | 200.51 | 71618.19 | 399593 | 61917901 |
| 99 | 10 AWG10 AWG | 77 | 200.51 | 76919.54 | 455677 | 60678201 |
Números de parte en esta familia (29)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 4 conductores (3) | |||||
| 62064603 | CABLE PARA SUBESTACIÓN 14 AWG 4 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 14-7 4/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 62064602 | CABLE PARA SUBESTACIÓN 14 AWG 4 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 14-7 4/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 2000 FT | |
| 62064601 | CABLE PARA SUBESTACIÓN 14 AWG 4 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 14-7 4/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 5000 FT | |
| 14 AWG · 7 conductores (3) | |||||
| 60677601 | 14 AWG 7 HILOS 7 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 7/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO | CARRETE DE 1000 FT | |
| 60677603 | 14 AWG 7 HILOS 7 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 7/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO | CARRETE DE 2500 FT | |
| 60677602 | 14 AWG 7 HILOS 7 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 7/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO | CARRETE DE 5000 FT | |
| 14 AWG · 12 conductores (3) | |||||
| 60677701 | 14 AWG 7 HILOS 12 CONDUCTORES CU PE/PVC E1 CORDÓN DE RASGADO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 12/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 1000 FT | |
| 60677703 | 14 AWG 7 HILOS 12 CONDUCTORES CU PE/PVC E1 CORDÓN DE RASGADO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 12/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 60677702 | 14 AWG 7 HILOS 12 CONDUCTORES CU PE/PVC E1 CORDÓN DE RASGADO NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 14-7 12/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 14 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 5000 FT | |
| 12 AWG · 4 conductores (2) | |||||
| 61685601 | 12 AWG 7 HILOS 4 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 4/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 1000 FT | |
| 61685602 | 12 AWG 7 HILOS 4 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 12-7 4/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 2000 FT | |
| 12 AWG · 6 conductores (1) | |||||
| 61917302 | CABLE PARA SUBESTACIÓN 12 AWG 6 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 12-7 6/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 6C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL | CARRETE DE 2000 FT | |
| 12 AWG · 7 conductores (2) | |||||
| 60689601 | 12-7 7/C CU PE/PVC CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE MEDICIÓN 12-7 7/C CU PE/PVC RIP CORD BLACK PVC JKT 600V METERING CABLE | 12 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO | CARRETE DE 1000 FT | |
| 60689602 | 12-7 7/C CU PE/PVC CORDÓN RASGABLE CUBIERTA PVC NEGRO 600V CABLE DE MEDICIÓN 12-7 7/C CU PE/PVC RIP CORD BLACK PVC JKT 600V METERING CABLE | 12 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO | CARRETE DE 5000 FT | |
| 12 AWG · 12 conductores (1) | |||||
| 61999301 | CABLE PARA SUBESTACIÓN 12 AWG 12 CONDUCTORES CU PE/PVC E1 CON CORDÓN DE DESGARRE CUBIERTA PVC NEGRA 600V 12-19 12/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 12 AWG 12C 19S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 10 AWG · 2 conductores (7) | |||||
| 61793208 | 10-7 2 CONDUCTORES CU PE/PVC E2 NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E2 BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1000 FT | |
| 61793209 | 10-7 2 CONDUCTORES CU PE/PVC E2 NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E2 BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1500 FT | |
| 61793226 | 10-7 2 CONDUCTORES CU PE/PVC E2 NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E2 BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 2500 FT | |
| 61793225 | 10-7 2 CONDUCTORES CU PE/PVC E2 NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E2 BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 3000 FT | |
| 61871926 | 10 AWG 7 HILOS 2 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 500 FT | |
| 61871925 | 10 AWG 7 HILOS 2 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 61871902 | 10 AWG 7 HILOS 2 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 2/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 5000 FT | |
| 10 AWG · 3 conductores (3) | |||||
| 61911702 | CABLE PARA SUBESTACIÓN 10 AWG 3 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 10-7 3/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 500 FT | |
| 61911725 | CABLE PARA SUBESTACIÓN 10 AWG 3 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 10-7 3/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 1000 FT | |
| 61911701 | CABLE PARA SUBESTACIÓN 10 AWG 3 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 10-7 3/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 5000 FT | |
| 10 AWG · 8 conductores (1) | |||||
| 61917901 | CABLE PARA SUBESTACIÓN 10 AWG 8 CONDUCTORES 7 HILOS CU PE/PVC E1 CON CORDÓN DE RASGADURA CUBIERTA PVC NEGRO 600V 10-7 8/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 8C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO/NATURAL-NEGRO | CARRETE DE 2500 FT | |
| 10 AWG · 9 conductores (3) | |||||
| 60678201 | 10 AWG 7 HILOS 9 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 9/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 1000 FT | |
| 60678203 | 10 AWG 7 HILOS 9 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 9/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 2500 FT | |
| 60678202 | 10 AWG 7 HILOS 9 CONDUCTORES CU PE/PVC E1 CORDÓN CON TIRILLA NEGRO CUBIERTA PVC 600V CABLE DE SUBESTACIÓN 10-7 9/C CU PE/PVC E1 RIP CORD BLACK PVC JKT 600V SUBSTATION WIRE | 10 AWG 9C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA | CARRETE DE 5000 FT | |
Aplicación y características
Los cables de control de 600V de Southwire están diseñados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables pueden funcionar continuamente a temperaturas de conductor no superiores a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Solo las construcciones certificadas por UL con 3 o más conductores están listadas para recorridos expuestos (TC-ER) conforme a NEC 336.10.
Normas y referencias
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
- VW-1 (Vertical-Wire) Flame Test
