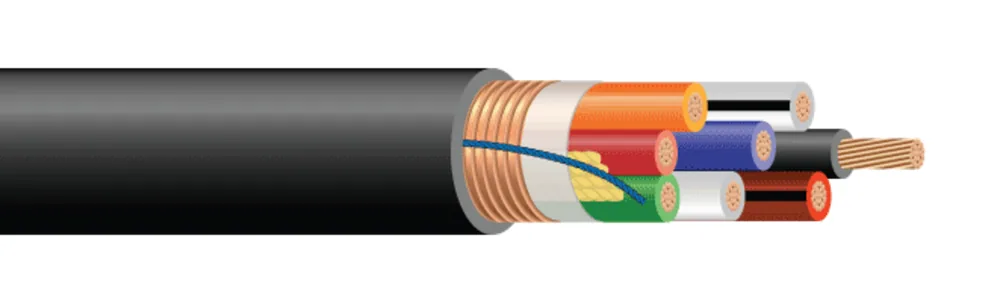

CABLE DE CONTROL BLINDADO CU FRXLPE LSZH-TP
- Núm. Southwire
- SUBSTN33
Cable de control de 600 voltios con conductores de cobre, aislamiento de polietileno reticulado retardante de flama (FR-XLPE), blindado, chaqueta SOLONON® de bajo nivel de humo y cero halógenos (LSZH), identificación de conductores de cable de control Método 1 Tabla 1. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (10) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 1212 | 12 AWG12 AWG | 77 | 300.76 | 90422.98 | 566842 | 66250701 |
| 22 | 10 AWG10 AWG | 77 | 300.76 | 58014.74 | 209310 | 62555401 |
| 33 | 10 AWG10 AWG | 77 | 300.76 | 60815.46 | 259385 | 66250601 |
| 44 | 10 AWG10 AWG | 77 | 300.76 | 65316.60 | 309460 | 62556101 |
| 77 | 10 AWG10 AWG | 77 | 300.76 | 75719.24 | 456678 | 66250401 |
| 1212 | 10 AWG10 AWG | 77 | 300.76 | 100425.52 | 7561126 | 62555901 |
Números de parte en esta familia (10)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 12 AWG · 12 conductores (1) | |||||
| 66250701 | 12-7 12 CONDUCTORES CU XLP E1 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA SOLONON-TP 600V CABLE DE SUBESTACIÓN 12-7 12/C CU XLP E1 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATIONWIRE | 12 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 5000 FT | |
| 10 AWG · 2 conductores (3) | |||||
| 62628501 | 10-7 2 CONDUCTORES CU XHHW E2 CULCT CORDÓN DE RASGADO NEGRO CUBIERTA SOLONON-TP 600V CABLE DE SUBESTACIÓN 10-7 2/C CU XHHW E2 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATIONWIRE | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 2500 FT | |
| 62555401 | 10-7 2 CONDUCTORES CU FR-XLPE E1 CULCT CORDÓN DE RUPTURA NEGRO SOL NON-TP CUBIERTA 600V CABLE DE SUBESTACIÓN 10-7 2/C CU FR-XLPE E1 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2000 FT | |
| 62622401 | 10-7 2/C CU FR-XLPE E1 CUHLSHD CORDÓN RIP NEGRO SOLO NON-TP CUBIERTA 600V CABLE DE SUBESTACIÓN 10-7 2/C CU FR-XLPE E1 CUHLSHD RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 5000 FT | |
| 10 AWG · 3 conductores (1) | |||||
| 66250601 | 10-7 3/C CU FR-XLPE E1 CULCT CORDÓN RASGABLE NEGRO SOLONON-TP CUBIERTA 600V CABLE DE SUBESTACIÓN 10-7 3/C CU FR-XLPE E1 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 3C 7 STR | NEGRO/BLANCO/ROJO | CARRETE DE 5000 FT | |
| 10 AWG · 4 conductores (2) | |||||
| 62556101 | 10-7 4 CONDUCTORES CU FR-XLPE E1 CULCT CORDÓN DE RUPTURA NEGRO SOL NON-TP CUBIERTA 600V CABLE DE SUBESTACIÓN 10-7 4/C CU FR-XLPE E1 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 2000 FT | |
| 62622301 | 10-7 4 CONDUCTORES CU FR-XLPE CUHLSHD RIP CORD NEGRO SOLONON-TP CUBIERTA 600V CABLE SUBESTACIÓN 10-7 4/C CU FR-XLPE CUHLSHD RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 4C 7 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE DE 5000 FT | |
| 10 AWG · 7 conductores (1) | |||||
| 66250401 | 10-7 7/C CU FR-XLPE E1 CULCT CORDÓN RASGABLE NEGRO SOLONON-TP CUBIERTA 600V CABLE DE SUBESTACIÓN 10-7 7/C CU FR-XLPE E1 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 7C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/FRANJA BLANCO-NEGRO | CARRETE DE 5000 FT | |
| 10 AWG · 12 conductores (2) | |||||
| 62622201 | 10-7 12 CONDUCTORES CU FR-XLPE M1E1 CUHLSHD CORDÓN DE DESGARRE NEGRO SOLONON-TP CUBIERTA 600V CABLE DE SUBESTACIÓN 10-7 12/C CU FR-XLPE M1E1 CUHLSHD RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/AZUL/NARANJA/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2500 FT | |
| 62555901 | 10-7 12 CONDUCTORES CU FR-XLPE M1E1 CULCT CORDÓN DESGARRE NEGRO SOLON CUBIERTA NON-TP 600V CABLE SUBESTACIÓN 10-7 12/C CU FR-XLPE M1E1 CULCT RIP CORD BLACK SOLONON-TP JKT 600V SUBSTATION WIRE | 10 AWG 12C 7S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO CON FRANJA/ROJO-NEGRO CON FRANJA/VERDE-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NEGRO-BLANCO CON FRANJA | CARRETE DE 2000 FT | |
Aplicación y características
Los cables de control 600 Volt de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, conductos, canales, charolas portacables, enterramiento directo, acometidas aéreas soportadas por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Las construcciones clasificadas por UL pueden ser usadas en lugares peligrosos Clase I, II, y III, División 2 según NEC Artículos 501 y 502. Solo las construcciones clasificadas por UL con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10.
Normas y referencias
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
- VW-1 (Vertical-Wire) Flame Test
