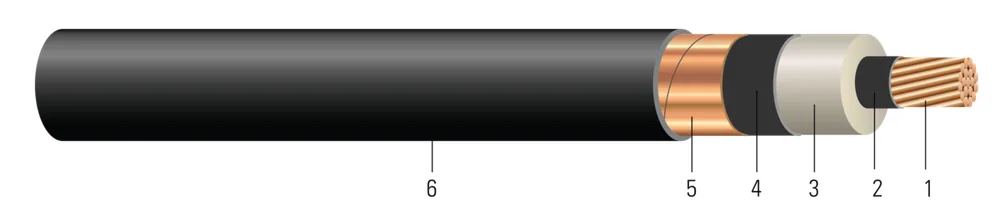

1/0-19 CU 90 MILS NL-EPR 5KV 100% T/S NEGRO SIMpull PVC JACKET UL
- Núm. Southwire
- 55565699
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables Southwire 5KV son apropiados para uso en áreas húmedas y secas, conduits, ductos, canalizaciones, charolas, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumple con la sección 311.36 y 250.4(A)(5) del NEC, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 105°C en operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado para una presión lateral máxima de 1000 lbs./FT.
Especificaciones
| Tamaño Cond. | 1/0 AWG1/0 AWG |
|---|---|
| Hebras del Conductor | 1919 |
| Diámetro Sobre Conductor | 0.361 inch0.92 cm |
| Diámetro Sobre Aislamiento | 0.580 inch1.47 cm |
| Espesor del Aislamiento | 90 mils2.29 mm |
| Diámetro Sobre Blindaje | 0.640 inch1.63 cm |
| Espesor de Cubierta | 55 mils1.40 mm |
| D.E. Aprox. | 0.790 inch2.01 cm |
| Peso Aprox. | 578 lbs/1000'860 kgs/km |
| Tensión de Jalado Máximo | 844 lbs382.83 kg |
| Radio de Curvatura Mín. | 9.4 inch23.88 cm |
| Tamaño de Tubo Conduit | 2.5 inch6.35 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
