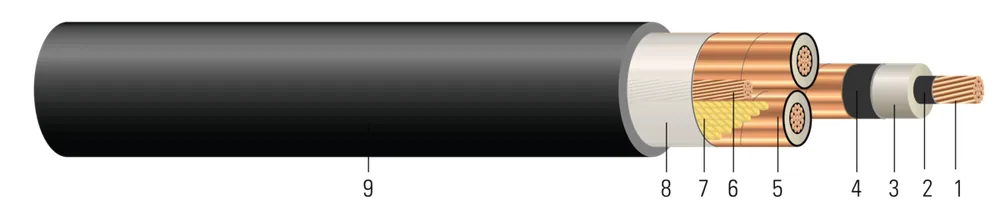

CU Comprimido 5/8kV Aislamiento TRXLPE Nivel de Aislamiento 133/100% Cubierta de PVC. MV 105 - Resistente a la Luz Solar - Para Enterramiento Directo
- Núm. Southwire
- SPEC46206
Cobre de tipo MV-105 de tres conductores, polietileno entrecruzado retardante de árbol (TRXLPE) de 115 milésimas con nivel de aislamiento de 133%, blindaje de cinta, forro de cloruro de polivinilo (PVC). Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.5451.38 | 1152.92 | 0.6051.54 | 1x61x6 | 802.03 | 1.5383.91 | 15452299 | 1592722.12 | 10.727.18 | 67341499 |
| 1 AWG1 AWG | 1919 | 0.3220.82 | 0.5901.50 | 1152.92 | 0.6501.65 | 1x41x4 | 802.03 | 1.6224.12 | 18222711 | 2008910.81 | 11.328.70 | 67341399 |
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 0.6301.60 | 1152.92 | 0.6901.75 | 1x41x4 | 1102.79 | 1.7684.49 | 22053281 | 25341149.40 | 12.331.24 | 67341299 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.6741.71 | 1152.92 | 0.7341.86 | 1x41x4 | 1102.79 | 1.8634.73 | 25423783 | 31941448.77 | 13.033.02 | 67341199 |
| 3/0 AWG3/0 AWG | 1919 | 0.4561.16 | 0.7241.84 | 1152.92 | 0.7841.99 | 1x31x3 | 1102.79 | 1.9715.01 | 29984462 | 40271826.61 | 13.734.80 | 67341099 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 0.7661.95 | 1152.92 | 0.8262.10 | 1x31x3 | 1102.79 | 2.0625.24 | 34945200 | 50782303.34 | 14.436.58 | 67340999 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 0.8182.08 | 1152.92 | 0.8782.23 | 1x31x3 | 1102.79 | 2.1745.52 | 39785920 | 60002721.55 | 15.238.61 | 67340899 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 0.9172.33 | 1152.92 | 0.9772.48 | 1x21x2 | 1102.79 | 2.3886.07 | 51157612 | 84003810.17 | 16.742.42 | 67340799 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.0422.65 | 1152.92 | 1.1022.80 | 1x11x1 | 1102.79 | 2.6586.75 | 684810191 | 120005443.10 | 18.647.24 | 67336499 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0450.07 | 0.0400.06 | 0.499 + j0.4040.499 + j0.404 | 0.133 + j0.0450.133 + j0.045 | 19201920 | 135135 | 145145 | 140140 | 154154 | 67341499 |
| 1 AWG1 AWG | 0.1280.19 | 0.1620.24 | 0.0410.06 | 0.0390.06 | 0.499 + j0.4040.499 + j0.404 | 0.133 + j0.0450.133 + j0.045 | 20442044 | 155155 | 165165 | 160160 | 180180 | 67341399 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0370.06 | 0.0370.06 | 0.499 + j0.4040.499 + j0.404 | 0.133 + j0.0450.133 + j0.045 | 21652165 | 175175 | 190190 | 185185 | 205205 | 67341299 |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0340.05 | 0.0360.05 | 0.499 + j0.4290.499 + j0.429 | 0.128 + j0.0440.128 + j0.044 | 23022302 | 200200 | 220220 | 215215 | 240240 | 67341199 |
| 3/0 AWG3/0 AWG | 0.0640.10 | 0.0810.12 | 0.0310.05 | 0.0350.05 | 0.499 + j0.4290.499 + j0.429 | 0.128 + j0.0440.128 + j0.044 | 24592459 | 230230 | 250250 | 250250 | 280280 | 67341099 |
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0280.04 | 0.0340.05 | 0.499 + j0.4290.499 + j0.429 | 0.128 + j0.0440.128 + j0.044 | 26332633 | 265265 | 280280 | 285285 | 320320 | 67340999 |
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0270.04 | 0.0330.05 | 0.499 + j0.4290.499 + j0.429 | 0.128 + j0.0440.128 + j0.044 | 28002800 | 290290 | 315315 | 320320 | 355355 | 67340899 |
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0230.03 | 0.0320.05 | 0.499 + j0.4290.499 + j0.429 | 0.128 + j0.0440.128 + j0.044 | 31203120 | 355355 | 380380 | 395395 | 440440 | 67340799 |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0200.03 | 0.0300.04 | 0.499 + j0.4290.499 + j0.429 | 0.128 + j0.0440.128 + j0.044 | 35163516 | 430430 | 460460 | 485485 | 545545 | 67336499 |
Números de parte en esta familia (9)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67341499 | 2-7 3 CONDUCTORES CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X6 CU GW NEGRO PVC UL 2-7 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X6 CU GW BLACK PVC UL | 2 AWG 3C 7 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67341399 | 1-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO PVC UL 1-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK PVC UL | 1 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67341299 | 1/0-19 3 CONDUCTORES CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO PVC UL 0 FT 1/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK PVCUL 0 FT | 1/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67341199 | 2/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO PVCUL 2/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK PVCUL | 2/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67341099 | 3/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X3 CU GW NEGRO PVCUL 3/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X3 CU GW BLACK PVCUL | 3/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67340999 | 4/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X3 CU GW NEGRO PVCUL 4/0-19 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X3 CU GW BLACK PVCUL | 4/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67340899 | 250-37 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X3 CU GW NEGRO PVCUL 250-37 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X3 CU GW BLACK PVCUL | 250 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67340799 | 350-37 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X2 CU GW NEGRO PVCUL 350-37 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X2 CU GW BLACK PVCUL | 350 KCMIL 3C 37 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67336499 | 500-37 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X1 CU GW NEGRO PVCUL 500-37 3/C CU 115 MILS TR-XLP 5KV 133%/8KV 100% T/S 1X1 CU GW BLACK PVCUL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables 5KV de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados por UL/CSA dual. Para uso en lugares peligrosos Clase I y II, División 2 según el Artículo 501 y 502 de NEC. Clasificados para una presión máxima de pared lateral de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
