CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Cubierta CPE-TP. MV 105 - Clasificado para Charola UL - Resistente a la Luz Solar - Para Enterramiento Directo

Southwire

CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Cubierta CPE-TP. MV 105 - Clasificado para Charola UL - Resistente a la Luz Solar - Para Enterramiento Directo

Núm. Southwire
SPEC46203

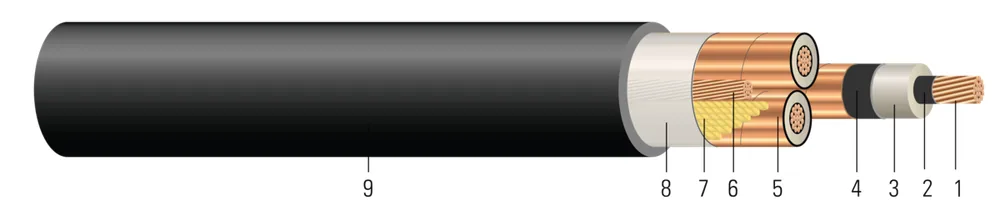

Tipo MV-105, Tres Conductores de Cobre, 115 Mils de Hule de Etileno Propileno Sin Plomo (NL-EPR), Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta Termoplástica de Polietileno Clorado (CPE-TP), Doble Clasificación UL/CSA. Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (6) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraEspesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG770.2820.720.5451.381152.920.6051.541x61x6802.031.5183.86156723321592722.1210.626.92 55234599
2/0 AWG2/0 AWG19190.4051.030.6741.711152.920.7341.861x41x41102.791.8574.722583384431941448.7712.932.77 55184899
4/0 AWG4/0 AWG19190.5121.300.7661.951152.920.8262.101x31x31102.792.0365.173496520350782303.3414.236.07 56103899
350 KCMIL350 KCMIL37370.6611.680.9172.331152.920.9772.481x21x21102.792.3886.075208775084003810.1716.742.42 56045099
500 KCMIL500 KCMIL37370.7892.001.0422.651152.921.1022.801x11x11102.792.6886.83702410453120005443.1018.847.75 56123099
750 KCMIL750 KCMIL61610.9682.461.2543.191152.921.3143.341x1/01x1/01353.433.1608.03997314841180008164.6622.156.13 56044999
2 AWG2 AWG0.1620.240.2040.300.0340.050.0400.060.390 + j0.3400.390 + j0.3400.030 + j0.0330.030 + j0.03319201920135135145145140140154154 55234599
2/0 AWG2/0 AWG0.0810.120.1020.150.0260.040.0360.050.392 + j0.2510.392 + j0.2510.066 + j0.0470.066 + j0.04723022302200200220220215215240240 55184899
4/0 AWG4/0 AWG0.0510.080.0650.100.0210.030.0340.050.392 + j0.3400.392 + j0.3400.030 + j0.0310.030 + j0.03126332633265265280280285285320320 56103899
350 KCMIL350 KCMIL0.0310.050.0410.060.0180.030.0320.050.392 + j0.3400.392 + j0.3400.030 + j0.0310.030 + j0.03131203120355355380380395395440440 56045099
500 KCMIL500 KCMIL0.0220.030.0300.040.0150.020.0300.040.392 + j0.3400.392 + j0.3400.030 + j0.0310.030 + j0.03135163516430430460460485485545545 56123099
750 KCMIL750 KCMIL0.0140.020.0230.030.0130.020.0290.040.392 + j0.3400.392 + j0.3400.030 + j0.0310.030 + j0.03141024102530530570570615615685685 56044999

Números de parte en esta familia (6)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
552345992 AWG 7 HILOS 3 CONDUCTORES CU 115 MILS NL-EPR PUESTA A TIERRA COBRE 5KV 133%/8KV 100% CUBIERTA NEGRO CPE 2-7 3/C CU 115 MILS NL-EPR T/S GW 5KV 133%/8KV 100% BLACK CPE JACKET2 AWG 3C 7 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
551848992/0-19 3 CONDUCTORES CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO CPE-TP UL 2/0-19 3/C CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK CPE-TP UL2/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
561038994/0-19 3 CONDUCTORES CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X3 CU GW NEGRO CPE-TP UL 4/0-19 3/C CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X3 CU GW BLACK CPE-TP UL4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56045099350-37 3 CONDUCTORES CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X2 CU GW NEGRO CPE-TP UL E5G350C03G-093 350-37 3/C CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X2 CU GW BLACK CPE-TP UL E5G350C03G-093350 KCMIL 3C 37 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56123099500-37 3 CONDUCTORES CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X1 CU GW NEGRO CPE-TP UL 500-37 3/C CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X1 CU GW BLACK CPE-TP UL500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56044999750-61 3/C CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X1/0 CU GW NEGRO CPE-TP UL 750-61 3/C CU 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X1/0 CU GW BLACK CPE-TP UL750 KCMIL 3C 61SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de 5KV de Southwire están diseñados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables pueden funcionar continuamente a temperaturas de conductor no superiores a 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -40°C para flexión en frío 1/0 y mayor. Para uso en ubicaciones peligrosas Clase I y II, División 2 conforme a NEC Artículos 501 y 502. Clasificados para máxima presión de pared lateral de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
  • CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
