CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura ARMOR-X® Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo - Cable para VFD

Southwire

CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura ARMOR-X® Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo - Cable para VFD

Núm. Southwire
SPEC46255

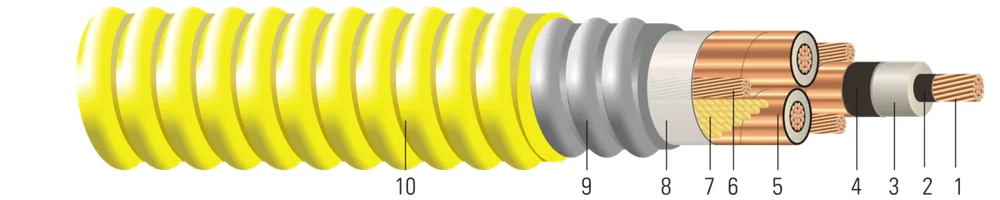

Tipo MV-105 Cable de Tres Conductores de Cobre, 115 Mils Caucho de Etileno Propileno sin Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Armadura de Aluminio Corrugada Soldada Continua - ARMOR-X®, Cubierta de Cloruro de Polivinilo (PVC). Adecuado para Aplicaciones VFD. Tipo MC HL. Libre de Silicón

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (15) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG770.2820.720.5451.381152.920.6051.543x103x101.6704.24701.781.8104.60190328321592722.1212.632.00 89063689
1 AWG1 AWG19190.3220.820.5901.501152.920.6501.653x83x81.8454.69701.781.9855.04220832862008910.8113.835.05 89063799
1/0 AWG1/0 AWG19190.3610.920.6301.601152.920.6901.753x83x82.0405.18601.522.1605.492524375625341149.4015.138.35 89063889
2/0 AWG2/0 AWG19190.4051.030.6741.711152.920.7341.863x83x82.0405.18601.522.1605.492799416531941448.7715.138.35 89063989
4/0 AWG4/0 AWG19190.5121.300.7661.951152.920.8262.103x63x62.2905.82751.912.4406.203986593250782303.3417.043.18 89064089
250 KCMIL250 KCMIL37370.5581.420.8182.081152.920.8782.233x63x62.2905.82751.912.4406.204692698260002721.5517.043.18 89064199
350 KCMIL350 KCMIL37370.6611.680.9172.331152.920.9772.483x63x62.5506.48751.912.7006.865901878284003810.1718.948.01 89064289
500 KCMIL500 KCMIL37370.7892.001.0422.651152.921.1022.803x43x42.8807.32751.913.0307.70753311210120005443.1021.253.85 89064389
750 KCMIL750 KCMIL61610.9682.461.2543.191152.921.3143.343x43x43.5408.99852.163.7109.421096916324180008164.6625.965.79 89064499
2 AWG2 AWG0.1620.240.2040.300.0340.050.0400.060.336 + j0.2170.336 + j0.2170.024 + j0.0390.024 + j0.03919201920135135145145140140154154 89063689
1 AWG1 AWG0.1280.190.1620.240.0310.050.0390.060.336 + j0.2200.336 + j0.2200.020 + j0.0350.020 + j0.03520442044155155165165160160180180 89063799
1/0 AWG1/0 AWG0.1020.150.1280.190.0280.040.0370.060.336 + j0.2200.336 + j0.2200.020 + j0.0350.020 + j0.03521652165175175190190185185205205 89063889
2/0 AWG2/0 AWG0.0810.120.1020.150.0260.040.0360.050.336 + j0.2200.336 + j0.2200.020 + j0.0350.020 + j0.03523022302200200220220215215240240 89063989
4/0 AWG4/0 AWG0.0510.080.0650.100.0210.030.0340.050.336 + j0.2200.336 + j0.2200.020 + j0.0350.020 + j0.03526332633265265280280285285320320 89064089
250 KCMIL250 KCMIL0.0430.060.0560.080.0200.030.0330.050.336 + j0.2210.336 + j0.2210.020 + j0.0350.020 + j0.03528002800290290315315320320355355 89064199
350 KCMIL350 KCMIL0.0310.050.0410.060.0180.030.0320.050.337 + j0.2160.337 + j0.2160.024 + j0.0360.024 + j0.03631203120355355380380395395440440 89064289
500 KCMIL500 KCMIL0.0220.030.0300.040.0150.020.0300.040.337 + j0.2160.337 + j0.2160.024 + j0.0360.024 + j0.03635163516430430460460485485545545 89064389
750 KCMIL750 KCMIL0.0140.020.0230.030.0130.020.0290.040.341 + j0.2180.341 + j0.2180.027 + j0.0360.027 + j0.03641024102530530570570615615685685 89064499

Números de parte en esta familia (15)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
2 AWG (2)
890636992-7 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#10 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 2-7 3/C CPRESS CU NL-EPR 25% T/S 3X#10 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET2 AWG 3C 7 STR1-NEGRO/NEGRO-/NEGRO-/10 AWG DESNUDO TIERRA/10 AWG DESNUDO TIERRA/10 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
890636892-7 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#10 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V AMARILLO CUBIERTA PVC 2500 FT 2-7 3/C CPRESS CU NL-EPR 25% T/S 3X#10 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET 2500 FT2 AWG 3C 7 STR1-NEGRO/NEGRO-/NEGRO-/10 AWG DESNUDO TIERRA/10 AWG DESNUDO TIERRA/10 AWG DESNUDO TIERRACARRETE DE 2500 FT
1 AWG (1)
890637991-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 1-19 3/C CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET1 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
1/0 AWG (2)
890638991/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 1/0-19 3/C CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET1/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
890638891/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V AMARILLO CUBIERTA PVC 2000 FT 1/0-19 3/C CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET 2000 FT1/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRACARRETE DE 2000 FT
2/0 AWG (2)
890639992/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 2/0-19 3/C CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET2/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
890639892/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V AMARILLO CUBIERTA PVC 2000 FT 2/0-19 3/C CPRESS CU NL-EPR 25% T/S 3X#8 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET 2000 FT2/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRACARRETE DE 2000 FT
4/0 AWG (2)
890640994/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 4/0-19 3/C CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET4/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
890640894/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V AMARILLO CUBIERTA PVC 2000 FT 4/0-19 3/C CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET 2000 FT4/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRACARRETE DE 2000 FT
250 kcmil (1)
89064199250-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 250-37 3/C CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET250 KCMIL 3C 37S1-NEGRO/NEGRO-/NEGRO-/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
350 kcmil (2)
89064299350-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 350-37 3/C CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET350 KCMIL 3C 37 STR1-NEGRO/NEGRO-/NEGRO-/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
89064289350-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V AMARILLO CUBIERTA PVC 1500 FT 350-37 3/C CPRESS CU NL-EPR 25% T/S 3X#6 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET 1500 FT350 KCMIL 3C 37 STR1-NEGRO/NEGRO-/NEGRO-/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRA/6 AWG DESNUDO TIERRACARRETE DE 1500 FT
500 kcmil (2)
89064399500-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#4 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 500-37 3/C CPRESS CU NL-EPR 25% T/S 3X#4 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET500 KCMIL 3C 37S1-NEGRO/NEGRO-/NEGRO-/4 AWG DESNUDO TIERRA/4 AWG DESNUDO TIERRA/4 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA
89064389500-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#4 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V AMARILLO CUBIERTA PVC 1300 FT 500-37 3/C CPRESS CU NL-EPR 25% T/S 3X#4 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET 1300 FT500 KCMIL 3C 37S1-NEGRO/NEGRO-/NEGRO-/4 AWG DESNUDO TIERRA/4 AWG DESNUDO TIERRA/4 AWG DESNUDO TIERRACARRETE DE 1300 FT
750 kcmil (1)
89064499750-61 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 3X#4 CU GW ARMOR-X MC-HL O MV-105 5KV 133%/8KV 100% V CUBIERTA PVC AMARILLA 750-61 3/C CPRESS CU NL-EPR 25% T/S 3X#4 CU GW ARMOR-X MC-HL OR MV-105 5KV 133%/8KV 100% V YELLOW PVC JACKET750 KCMIL 3C 61S1-NEGRO/NEGRO-/NEGRO-/4 AWG DESNUDO TIERRA/4 AWG DESNUDO TIERRA/4 AWG DESNUDO TIERRACARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables armados 5KV ARMOR-X® MC HL de Southwire son cables armados para su uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -50°C para flexión en frío. Para usar en lugares peligrosos Clase I, II y III, División 1 y 2 conforme al Artículo NEC 501, 502 y 503. Adecuado para aplicación VFD. Clasificados para presión lateral máxima de pared de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1569 Metal-Clad Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
