CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura AIA Cubierta LSZH-TP. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Southwire

CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura AIA Cubierta LSZH-TP. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Núm. Southwire
SPEC46258

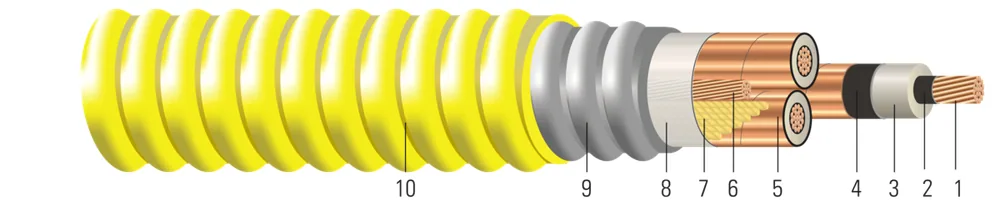

Tipo MV-105, Tres Conductores de Cobre, 115 Mils de Hule de Etileno Propileno Sin Plomo (NL-EPR), Nivel de Aislamiento 133%, Pantalla de Cinta, Armadura de Aluminio Engargolada (AIA), Cubierta Termoplástica SOLONON® Libre de Halógenos con Bajo Nivel de Humo (LSZH-TP). Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (5) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
1/0 AWG1/0 AWG19190.3620.920.6301.601152.920.6901.751x41x41.8624.73601.521.9885.052651394525341149.4013.935.31 13778699
4/0 AWG4/0 AWG19190.5121.300.7661.951152.920.8262.101x31x32.1605.49601.522.2865.813736556050782303.3416.040.64 59265799
250 KCMIL250 KCMIL37370.5581.420.8182.081152.920.8782.231x21x22.2685.76802.032.4326.184345646660002721.5517.043.18 56493699
350 KCMIL350 KCMIL37370.6611.680.9172.331152.920.9772.481x21x22.4816.30802.032.6476.725516820984003810.1718.546.99 56493599
500 KCMIL500 KCMIL37370.7892.001.0422.651152.921.1022.801x11x12.7516.99802.032.9157.40729110850120005443.1020.451.82 56493499
1/0 AWG1/0 AWG0.1020.150.1280.190.0280.040.0370.060.410 + j0.3820.410 + j0.3820.041 + j0.0320.041 + j0.03221652165175175190190185185205205 13778699
4/0 AWG4/0 AWG0.0510.080.0650.100.0210.030.0340.050.411 + j0.3570.411 + j0.3570.046 + j0.0310.046 + j0.03126332633265265280280285285320320 59265799
250 KCMIL250 KCMIL0.0430.060.0560.080.0200.030.0330.050.412 + j0.3320.412 + j0.3320.057 + j0.0430.057 + j0.04328002800290290315315320320355355 56493699
350 KCMIL350 KCMIL0.0310.050.0410.060.0180.030.0320.050.412 + j0.3320.412 + j0.3320.057 + j0.0430.057 + j0.04331203120355355380380395395440440 56493599
500 KCMIL500 KCMIL0.0220.030.0300.040.0150.020.0300.040.413 + j0.3060.413 + j0.3060.066 + j0.0470.066 + j0.04735163516430430460460485485545545 56493499

Números de parte en esta familia (5)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
137786991/0-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA AMARILLO SOLONON-TP CUBIERTA 5KV133%/8KV 100% UL 1/0-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA YELLOW SOLONON-TP JACKET 5KV133%/8KV 100% UL1/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
592657994/0-19 3/C CU 115 NL-EPR T/S 1X3 CU GW AIA AMARILLO SOLONON-TP CUBIERTA 5KV133%/8KV 100% UL 4/0-19 3/C CU 115 NL-EPR T/S 1X3 CU GW AIA YELLOW SOLONON-TP JACKET 5KV133%/8KV 100% UL4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56493699250-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA AMARILLO SOLONON-TP CUBIERTA 5KV133%/8KV 100% UL 250-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA YELLOW SOLONON-TP JACKET 5KV133%/8KV 100% UL250 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56493599350-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA AMARILLO SOLONON-TP CUBIERTA 5KV133%/8KV 100% UL 350-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA YELLOW SOLONON-TP JACKET 5KV133%/8KV 100% UL350 KCMIL 3C 37 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56493499500-37 3/C CU 115 NL-EPR T/S 1X1 CU GW AIA AMARILLO SOLONON-TP CUBIERTA 5KV133%/8KV 100% UL 500-37 3/C CU 115 NL-EPR T/S 1X1 CU GW AIA YELLOW SOLONON-TP JACKET 5KV133%/8KV 100% UL500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables Southwire 5KV son apropiados para uso en áreas húmedas y secas, conduits, ductos, canalizaciones, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 105°C en operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -25°C para flexión en frío. Para usos en lugares peligrosos clase I y II, División 2 según los artículos 501 y 502 del NEC. Clasificado para una presión lateral máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 FT4-ST1 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
