CU Comprimido 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Armadura AIA Cubierta CPE-TP. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo
- Núm. Southwire
- SPEC46259

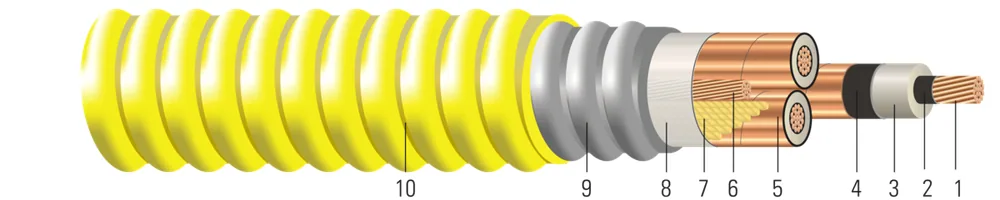

Tipo MV-105, Tres Conductores de Cobre, 115 Mils de Hule de Etileno Propileno Sin Plomo (NL-EPR), Nivel de Aislamiento 133%, Pantalla de Cinta, Armadura de Aluminio Engargolada (AIA), Cubierta Termoplástica de Polietileno Clorado (CPE-TP). Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.5451.38 | 1152.92 | 0.6051.54 | 1x61x6 | 1.6804.27 | 651.65 | 1.8124.60 | 18222711 | 1592722.12 | 12.632.00 | 58324699 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.6731.71 | 1152.92 | 0.7331.86 | 1x41x4 | 1.9484.95 | 601.52 | 2.0685.25 | 26453936 | 31941448.77 | 14.436.58 | 45701099 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 0.7661.95 | 1152.92 | 0.8262.10 | 1x31x3 | 2.1555.47 | 651.65 | 2.2875.81 | 37265545 | 50782303.34 | 16.040.64 | 57665199 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 0.8182.08 | 1152.92 | 0.8782.23 | 1x21x2 | 2.2785.79 | 802.03 | 2.4426.20 | 43306444 | 60002721.55 | 17.043.18 | 57753199 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.0422.65 | 1152.92 | 1.1022.80 | 1x11x1 | 2.7516.99 | 802.03 | 2.9157.40 | 767111416 | 120005443.10 | 20.451.82 | 67757799 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0340.05 | 0.0400.06 | 0.487 + j0.5110.487 + j0.511 | 0.128 + j0.0420.128 + j0.042 | 19201920 | 135135 | 145145 | 140140 | 154154 | 58324699 | |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0260.04 | 0.0360.05 | 0.489 + j0.3510.489 + j0.351 | 0.128 + j0.0490.128 + j0.049 | 23022302 | 200200 | 220220 | 215215 | 240240 | 45701099 | |
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0210.03 | 0.0340.05 | 0.489 + j0.3650.489 + j0.365 | 0.129 + j0.0510.129 + j0.051 | 26332633 | 265265 | 280280 | 285285 | 320320 | 57665199 | |
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0200.03 | 0.0330.05 | 0.489 + j0.3650.489 + j0.365 | 0.129 + j0.0510.129 + j0.051 | 28002800 | 290290 | 315315 | 320320 | 355355 | 57753199 | |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0150.02 | 0.0300.04 | 0.491 + j0.3450.491 + j0.345 | 0.134 + j0.0490.134 + j0.049 | 35163516 | 430430 | 460460 | 485485 | 545545 | 67757799 |
Números de parte en esta familia (5)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 58324699 | 2-7 3/C CU 115 NL-EPR T/S 1X6 CU GW 133%/8KV 100% UL AISLAMIENTO AMARILLO CUBIERTA CPE-TP 5KV 2-7 3/C CU 115 NL-EPR T/S 1X6 CU GW AIA YELLOW CPE-TP JACKET 5KV 133%/8KV 100% UL | 2 AWG 3C 7 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 45701099 | 2/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X4 CU GW AIA NEGRO CUBIERTA CPE-TP 5KV 133%/8KV 100% UL 2/0-19 3/C CU 115 NL-EPR T/S 1X4 CU GW AIA BLACK CPE-TP JACKET 5KV 133%/8KV 100% UL | 2/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 57665199 | 4/0-19 3 CONDUCTORES CU 115 NL-EPR T/S 1X3 CU GW AIA CUBIERTA CPE-TP NEGRA 5KV 133%/8KV 100% UL 4/0-19 3/C CU 115 NL-EPR T/S 1X3 CU GW AIA BLACK CPE-TP JACKET 5KV 133%/8KV 100% UL | 4/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 57753199 | 250-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X2 CU GW AIA CUBIERTA CPE-TP NEGRA 5KV 133%/8KV 100% UL 250-37 3/C CU 115 NL-EPR T/S 1X2 CU GW AIA BLACK CPE-TP JACKET 5KV 133%/8KV 100% UL | 250 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67757799 | 500-37 3 CONDUCTORES CU 115 NL-EPR T/S 1X1 CU GW AIA AMARILLO CPE-TP JACKET 5KV 133%/8KV 100% UL 500-37 3/C CU 115 NL-EPR T/S 1X1 CU GW AIA YELLOW CPE-TP JACKET 5KV 133%/8KV 100% UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables Southwire 5KV son apropiados para uso en áreas húmedas y secas, conduits, ductos, canalizaciones, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 105°C en operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -25°C para flexión en frío. Para usos en lugares peligrosos clase I y II, División 2 según los artículos 501 y 502 del NEC. Clasificado para una presión lateral máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
