Cobre comprimido 35kV con aislamiento NLEPR 133% IL, cubierta PVC negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46802

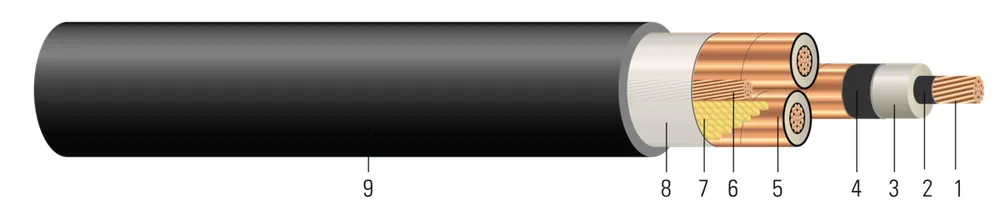

Tipo MV-105, tres conductores de cobre, 420 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, cubierta de cloruro de polivinilo (PVC), doble certificación UL/CSA. Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 1.2403.15 | 42010.67 | 1.3003.30 | 1x1/01x1/0 | 1353.43 | 3.1257.94 | 48087155 | 25341149.40 | 21.855.37 | 58214799 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 1.2843.26 | 42010.67 | 1.3443.41 | 1x41x4 | 1353.43 | 3.2208.18 | 50327488 | 31941448.77 | 22.557.15 | 45910799 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 1.3903.53 | 42010.67 | 1.4503.68 | 3x33x3 | 1353.43 | 3.4608.79 | 65279713 | 50782303.34 | 24.261.47 | 59785399 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1.8644.73 | 42010.67 | 1.9244.89 | 1x1/01x1/0 | 1353.43 | 4.48411.39 | 1252218635 | 100004535.92 | 31.479.76 | 45837099 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0640.10 | 0.0510.08 | 0.436 + j0.4250.436 + j0.425 | 0.065 + j0.0350.065 + j0.035 | 40554055 | 195195 | 210210 | 215215 | 240240 | 58214799 |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0600.09 | 0.0500.07 | 0.436 + j0.4250.436 + j0.425 | 0.065 + j0.0350.065 + j0.035 | 41924192 | 220220 | 235235 | 245245 | 275275 | 45910799 |
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0520.08 | 0.0460.07 | 0.435 + j0.4000.435 + j0.400 | 0.065 + j0.0370.065 + j0.037 | 45234523 | 285285 | 305305 | 325325 | 360360 | 59785399 |
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0220.03 | 0.0290.04 | 0.0370.06 | 0.321 + j0.1910.321 + j0.191 | 0.024 + j0.0380.024 + j0.038 | 59925992 | 545545 | 585585 | 670670 | 745745 | 45837099 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 1/0 AWG (1) | |||||
| 58214799 | 1/0-19 3 CONDUCTORES CU 420 MILS NL-EPR 35KV 133% T/S 1X1/0 CU GW ROJO PVC UL/CSA 1/0-19 3/C CU 420 MILS NL-EPR 35KV 133% T/S 1X1/0 CU GW RED PVC UL/CSA | 1/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (2) | |||||
| 45910799 | 2/0-19 3 CONDUCTORES CU 420 MILS NL-EPR 35KV 133% T/S 1X4 CU GW NEGRO PVC UL/CSA 2/0-19 3/C CU 420 MILS NL-EPR 35KV 133% T/S 1X4 CU GW BLACK PVC UL/CSA | 2/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 57833799 | 2/0-19 3/C CU 420 MILS NL-EPR T/S GW 35KV 133% CUBIERTA PVC ROJO 2/0-19 3/C CU 420 MILS NL-EPR T/S GW 35KV 133% RED PVC JACKET | 2/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | |||||
| 59785399 | 4/0-19 3 CONDUCTORES CU 420 MILS NL-EPR 35KV 133% T/S 3X3 CU GW NEGRO PVC UL/CSA 4/0-19 3/C CU 420 MILS NL-EPR 35KV 133% T/S 3X3 CU GW BLACK PVC UL/CSA | 4/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (1) | |||||
| 45837099 | 750-61 3 CONDUCTORES CU 420 MILS NL-EPR 35KV 133% T/S 1X1/0 CU GW NEGRO PVC UL/CSA 750-61 3/C CU 420 MILS NL-EPR 35KV 133% T/S 1X1/0 CU GW BLACK PVC UL/CSA | 750 KCMIL 3C 61S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables 35KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
