DistribuidorSouthwire

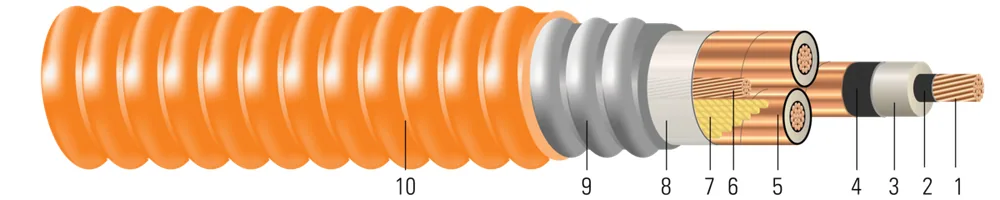

Cobre comprimido 35kV con aislamiento NLEPR 100% IL, armadura ARMOR-X®, cubierta PVC naranja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Southwire

Cobre comprimido 35kV con aislamiento NLEPR 100% IL, armadura ARMOR-X®, cubierta PVC naranja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire
SPEC46852

Tipo MV-105 Cable de Tres Conductores de Cobre, 345 Mils Caucho de Etileno Propileno sin Plomo (NL-EPR) Nivel de Aislamiento 100%, Pantalla de Cinta, Armadura Corrugada Soldada Continua - ARMOR-X®, Cubierta de Cloruro de Polivinilo (PVC). Libre de Silicón

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (2) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
1/0 AWG1/0 AWG19190.3610.921.0902.773458.761.1502.921x41x43.0007.62852.163.1708.054703699925341149.4022.156.13 58201199
350 KCMIL350 KCMIL37370.6611.681.3973.553458.761.4573.701x21x24.20110.67952.414.39111.1586291284184003810.1730.777.98 67310299
1/0 AWG1/0 AWG0.1020.150.1280.190.0570.080.0490.070.366 + j0.2420.366 + j0.2420.042 + j0.0430.042 + j0.04335903590195195210210215215240240 58201199
350 KCMIL350 KCMIL0.0310.050.0410.060.0390.060.0400.060.366 + j0.2770.366 + j0.2770.024 + j0.0350.024 + j0.03545454545375375400400435435490490 67310299

Números de parte en esta familia (2)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
582011991/0-19 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 1X#4 CU GW ARMOR-X MC-HL O MV-105 35KV 100% CUBIERTA PVC ROJO 1/0-19 3/C CPRESS CU NL-EPR 25% T/S 1X#4 CU GW ARMOR-X MC-HL OR MV-105 35KV 100% RED PVC JACKET1/0 AWG 3C 19 STR1-NEGRO/NEGRO-/NEGRO-/4 AWG TIERRA DESNUDACARRETE CORTE A LA MEDIDA
67310299350-37 3 CONDUCTORES CPRESS CU NL-EPR 25% T/S 1X#2 CU GW ARMOR-X MC-HL O MV-105 35KV 100% CUBIERTA PVC NARANJA 350-37 3/C CPRESS CU NL-EPR 25% T/S 1X#2 CU GW ARMOR-X MC-HL OR MV-105 35KV 100% ORANGE PVC JACKET350 KCMIL 3C 37 STR1-NEGRO/NEGRO-/NEGRO-/2 AWG TIERRA DESNUDACARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables blindados ARMOR-X® de 35KV de Southwire son cables blindados para uso en áreas húmedas y secas, conductos, ductos, canales, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no excede 105°C para operación normal, 140°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -50°C para curvado en frío. Para usos en ubicaciones peligrosas Clase I, II, y III, División 1 y 2 conforme a los Artículos 501, 502, y 503 del NEC.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
