Cobre comprimido 25kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta PVC naranja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46653

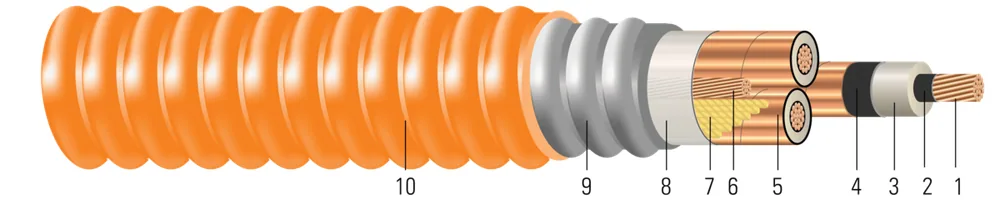

Tipo MV-105, tres conductores de cobre, 320 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, armadura entrelazada de aluminio (AIA), cubierta de cloruro de polivinilo (PVC). Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 1.0402.64 | 3208.13 | 1.1002.79 | 1x41x4 | 2.7476.98 | 802.03 | 2.9077.38 | 39495877 | 25341149.40 | 20.351.56 | 67171799 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 1.3273.37 | 3208.13 | 1.3873.52 | 1x21x2 | 3.3688.55 | 852.16 | 3.5388.99 | 737810980 | 84003810.17 | 24.862.99 | 13909999 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.4523.69 | 3208.13 | 1.5123.84 | 1x2/01x2/0 | 3.6379.24 | 852.16 | 3.8079.67 | 933013885 | 120005443.10 | 26.667.56 | 66854499 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0550.08 | 0.0480.07 | 0.487 + j0.3320.487 + j0.332 | 0.134 + j0.050.134 + j0.05 | 34353435 | 195195 | 210210 | 215215 | 240240 | 67171799 | |
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0370.06 | 0.0390.06 | 0.478 + j0.3140.478 + j0.314 | 0.128 + j0.0520.128 + j0.052 | 43904390 | 375375 | 400400 | 435435 | 490490 | 13909999 | |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0320.05 | 0.0370.06 | 0.478 + j0.3140.478 + j0.314 | 0.128 + j0.0520.128 + j0.052 | 47864786 | 450450 | 485485 | 535535 | 600600 | 66854499 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67171799 | 1/0-19 3/C CU 320 NL-EPR T/S 1X4 CU GW AIA NARANJA CUBIERTA PVC 25KV 133%UL 1/0-19 3/C CU 320 NL-EPR T/S 1X4 CU GW AIA ORANGE PVC JACKET 25KV 133%UL | 1/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 13909999 | 350-37 3 CONDUCTORES CU 320 NL-EPR T/S 1X2 CU GW AIA NARANJA PVC JACKET 25KV 133%UL 350-37 3/C CU 320 NL-EPR T/S 1X2 CU GW AIA ORANGE PVC JACKET 25KV 133%UL | 350 KCMIL 3C 37 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 66854499 | 500-37 3 CONDUCTORES CU 320 NL-EPR T/S 1X2/0 CU GW AIA NARANJA CUBIERTA PVC 25KV 133% UL 500-37 3/C CU 320 NL-EPR T/S 1X2/0 CU GW AIA ORANGE PVC JACKET 25KV 133% UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables Southwire 25KV AIA son cables reforzados para uso en áreas húmedas y secas, tubería conduit, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos clase I, II y III, División 2 según artículos NEC 501, 502 y 503.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B496 Compact Round Concentric-lay-standard copper
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
