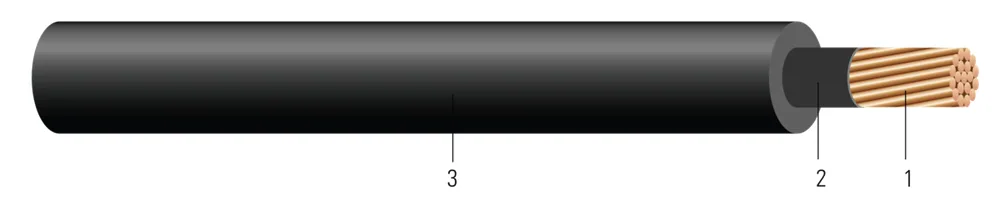

CU Comprimido 2.4kV Aislamiento XLPE.
- Núm. Southwire
- SPEC46031
Tipo MV-90 en seco, Un Solo Conductor de Cobre, Polietileno de Cadena Cruzada (XLPE) No Apantallado. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | Tamaño de Tubo Conduit (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|
| 6 AWG6 AWG | 77 | 0.1740.44 | 1102.79 | 0.4301.09 | 137204 | 21095.25 | 3.48.64 | 1.53.81 | 58468999 |
| 4 AWG4 AWG | 77 | 0.2250.57 | 1102.79 | 0.4811.22 | 215320 | 334151.50 | 3.89.65 | 1.53.81 | 58469099 |
| 2 AWG2 AWG | 77 | 0.2830.72 | 1102.79 | 0.5371.36 | 313466 | 531240.86 | 4.310.92 | 1.53.81 | 58469199 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1353.43 | 1.3003.30 | 25643816 | 60002721.55 | 10.426.42 | 410.16 | 66562799 |
| 6 AWG6 AWG | 0.4110.61 | 0.5150.77 | 0.0420.06 | 8585 | 110110 | 58468999 | |||
| 4 AWG4 AWG | 0.2580.38 | 0.3230.48 | 0.0390.06 | 110110 | 145145 | 58469099 | |||
| 2 AWG2 AWG | 0.1620.24 | 0.2030.30 | 0.0360.05 | 145145 | 190190 | 58469199 | |||
| 750 KCMIL750 KCMIL | 0.1440.21 | 0.0220.03 | 0.0280.04 | 585585 | 900900 | 66562799 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 58468999 | 6-7 CU 110 XLP 2400V N/S LUGAR SECO 6-7 CU 110 XLP 2400V N/S DRY LOCATION | 6 AWG 0C 7S | CARRETE CORTE A LA MEDIDA | |
| 58469099 | 4-7 CU 110 XLP 2400V N/S LUGAR SECO 4-7 CU 110 XLP 2400V N/S DRY LOCATION | 4 AWG 0C 7S | CARRETE CORTE A LA MEDIDA | |
| 58469199 | 2-7 CU 110 XLP 2400V N/S LUGAR SECO 2-7 CU 110 XLP 2400V N/S DRY LOCATION | 2 AWG 0C 7S | CARRETE CORTE A LA MEDIDA | |
| 66562799 | 750-61 CU 130 XLP 2400V N/S LUGAR SECO 750-61 CU 130 XLP 2400V N/S DRY LOCATION | 750 KCMIL 0C 61S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables XLPE de 2.4KV de Southwire son adecuados para uso en áreas secas, tubos conduit, conductos, canales, charolas y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado en -35°C para curvatura en frío cuando está certificado UL. Clasificado en -25°C para curvatura en frío e impacto en frío y marcado con "LTDD" cuando está certificado CSA o con certificación dual UL/CSA. Clasificado para una presión lateral máxima de 1000 lbs./FT. Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- ICEA S-96-659 (NEMA WC 71) 2001-5000 V Nonshielded Cables
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
