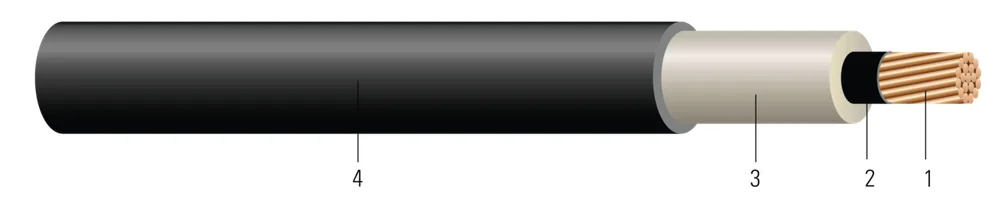

CU Comprimido 2.4kV Aislamiento NLEPR Cubierta de PVC. MV 90.

Southwire

CU Comprimido 2.4kV Aislamiento NLEPR Cubierta de PVC. MV 90.

Núm. Southwire
SPEC46002

Tipo MV-90, Un Solo Conductor de Cobre, Hule de Etileno Propileno Sin Plomo (NL-EPR), Cubierta de Cloruro de Polivinilo (PVC).

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (11) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)Tamaño de Tubo Conduit (in)(cm)
2 AWG2 AWG770.2820.720.5701.451253.18250.640.7461.89413615530240.405.914.992.56.35 60745799
1 AWG1 AWG19190.3220.820.6101.551253.18852.160.7862.00484720669303.456.215.752.56.35 60746599
1/0 AWG1/0 AWG19190.3610.920.6501.651253.18852.160.8262.10568845844382.836.616.762.56.35 60722699
2/0 AWG2/0 AWG19190.4051.030.6951.771253.18852.160.8712.216719991064482.626.917.532.56.35 60723499
3/0 AWG3/0 AWG19190.4561.160.7451.891253.181052.670.9552.4383012351342608.727.619.303.07.62 60724299
4/0 AWG4/0 AWG19190.5121.300.7851.991253.181052.670.9952.5397814551692767.487.920.073.07.62 60725999
250 KCMIL250 KCMIL37370.5581.420.8702.211403.561203.051.1122.82117917552000907.188.822.353.58.89 60726799
350 KCMIL350 KCMIL37370.6611.680.9652.451403.561203.051.2073.071531227828001270.069.624.383.58.89 60728399
500 KCMIL500 KCMIL37370.7892.001.0902.771403.561203.051.3223.362052305440001814.3710.526.674.010.16 60730999
750 KCMIL750 KCMIL61610.9682.461.3353.391553.941353.431.6114.093038452160002721.5512.832.514.511.43 60711999
1000 KCMIL1000 KCMIL61611.1172.841.4853.771553.941353.431.7614.473893579380003628.7414.035.565.012.70 60732599
2 AWG2 AWG0.1620.240.2040.300.0430.06145145--190190-- 60745799
1 AWG1 AWG0.1280.190.1620.240.0420.06170170--225225-- 60746599
1/0 AWG1/0 AWG0.1020.150.1280.190.0400.06195195--260260-- 60722699
2/0 AWG2/0 AWG0.0810.120.1020.150.0390.06220220--300300-- 60723499
3/0 AWG3/0 AWG0.0640.100.0810.120.0380.06250250--345345-- 60724299
4/0 AWG4/0 AWG0.0510.080.0650.100.0370.05290290--400400-- 60725999
250 KCMIL250 KCMIL0.0430.060.0560.080.0370.06320320--445445-- 60726799
350 KCMIL350 KCMIL0.0310.050.0410.060.0360.05385385--550550-- 60728399
500 KCMIL500 KCMIL0.0220.030.0300.040.0340.05470470--695695-- 60730999
750 KCMIL750 KCMIL0.0140.020.0230.030.0330.05585585--900900-- 60711999
1000 KCMIL1000 KCMIL0.0110.020.0190.030.0320.05670670--10751075-- 60732599
#2#2
500500601484601484

Números de parte en esta familia (11)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
607457992-7 CU 125 MILS NL-EPR/SIMpull CUBIERTA PVC 2400V N/S W/D 2-7 CU 125 MILS NL-EPR/SIMpull PVC JKT 2400V N/S W/D2 AWG 1C 7SCARRETE CORTE A LA MEDIDA
607465991-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY CUBIERTA PVC 1-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET1 AWG 1C 19SCARRETE CORTE A LA MEDIDA
607226991/0-19 CU 125 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 1/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET1/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
607234992/0-19 CU 125 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 2/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET2/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
607242993/0-19 CU 125 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 3/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET3/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
607259994/0-19 CU 125 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 4/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET4/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
60726799250-37 CU 140 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 250-37 CU 140 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET250 KCMIL 1C 37SCARRETE CORTE A LA MEDIDA
60728399350-37 CU 140 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 350-37 CU 140 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET350 KCMIL 1C 37SCARRETE CORTE A LA MEDIDA
60730999500-37 CU 140 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 500-37 CU 140 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET500 KCMIL 1C 37SCARRETE CORTE A LA MEDIDA
60711999750-61 CU 155 MILS NL-EPR 2400V N/S CUBIERTA PVC LUGARES HÚMEDOS/SECOS 750-61 CU 155 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET750 KCMIL 1C 61SCARRETE CORTE A LA MEDIDA
607325991000-61 CU 155 MILS NL-EPR 2400V N/S HÚMEDOS/SECOS CUBIERTA PVC 1000-61 CU 155 MILS NL-EPR 2400V N/S WET/DRY PVC JACKET1000 KCMIL 1C 61SCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables Southwire 2.4KV son adecuados para uso en áreas húmedas y secas, tubería conduit, ductos, canaletas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no superior a 90°C para operación normal, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. El cable puede instalarse en tubería conduit sin la ayuda de lubricación. Clasificado para presión máxima de pared lateral de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-96-659 (NEMA WC 71) 2001-5000 V Nonshielded Cables
  • CT USE Sizes 1/0 AWG and Larger
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
