CU Comprimido 2.4kV Aislamiento NLEPR Nivel de Aislamiento 100% Armadura AIA Cubierta de PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo
- Núm. Southwire
- SPEC46026

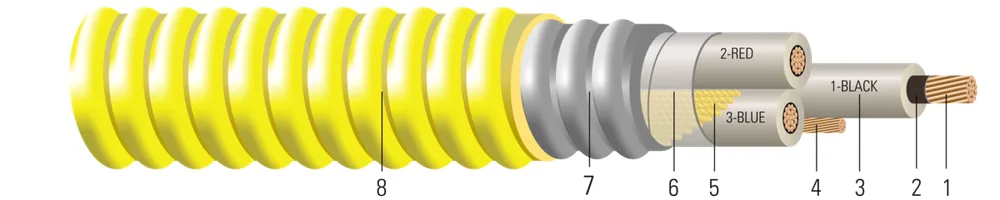

Tipo MV-105, Tres Conductores de Cobre, 90 Mils de Hule de Etileno Propileno (EPR), Armadura de Aluminio Engargolada (AIA), Cubierta de Cloruro de Polivinilo (PVC). Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.4951.26 | 902.29 | 1 x 61 x 6 | 1.2833.26 | 551.40 | 1.3933.54 | 12781902 | 1592722.12 | 9.824.89 | 89008689 |
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 0.5801.47 | 902.29 | 1 x 41 x 4 | 1.5673.98 | 651.65 | 1.6994.32 | 19182854 | 25341149.40 | 11.930.23 | 60646799 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.6251.59 | 902.29 | 1 x 41 x 4 | 1.6644.23 | 651.65 | 1.7964.56 | 22583360 | 31941448.77 | 12.632.00 | 55221299 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 0.7151.82 | 902.29 | 1 x 31 x 3 | 1.8594.72 | 651.65 | 1.9915.06 | 31184640 | 50782303.34 | 13.935.31 | 55221399 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 0.8652.20 | 902.29 | 1 x 21 x 2 | 2.1835.54 | 802.03 | 2.3495.97 | 48057151 | 84003810.17 | 16.441.66 | 55152699 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 0.9902.51 | 902.29 | 1 x 11 x 1 | 2.4536.23 | 802.03 | 2.6196.65 | 64839648 | 120005443.10 | 18.346.48 | 89064589 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1.2053.06 | 902.29 | 1 x 1/01 x 1/0 | 2.9197.41 | 852.16 | 3.0897.85 | 923013736 | 180008164.66 | 21.654.86 | 55225699 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0350.05 | 0.186 + j0.020.186 + j0.02 | 0.196 + j0.0290.196 + j0.029 | 135135 | 145145 | 140140 | 154154 | 89008689 | ||
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0320.05 | 0.110 + j0.0170.110 + j0.017 | 0.120 + j0.0260.120 + j0.026 | 175175 | 190190 | 185185 | 205205 | 60646799 | ||
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0320.05 | 0.084 + j0.0160.084 + j0.016 | 0.094 + j0.0250.094 + j0.025 | 200200 | 220220 | 215215 | 240240 | 55221299 | ||
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0300.04 | 0.047 + j0.0150.047 + j0.015 | 0.057 + j0.0230.057 + j0.023 | 265265 | 280280 | 285285 | 320320 | 55221399 | ||
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0280.04 | 0.023 + j0.0130.023 + j0.013 | 0.033 + j0.0220.033 + j0.022 | 355355 | 380380 | 395395 | 440440 | 55152699 | ||
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0270.04 | 0.012 + j0.0120.012 + j0.012 | 0.022 + j0.0210.022 + j0.021 | 430430 | 460460 | 485485 | 545545 | 89064589 | ||
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0230.03 | 0.0270.04 | 0.005 + j0.0110.005 + j0.011 | 0.015 + j0.020.015 + j0.02 | 530530 | 570570 | 615615 | 685685 | 55225699 |
Números de parte en esta familia (9)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 2 AWG (2) | |||||
| 89008699 | 2-7 CU 3 CONDUCTORES 90 MILS NL-EPR1X6 CU GW AIA PVC 2400V N/S 2-7 CU 3C 90 MILS NL-EPR1X6 CU GW AIA PVC 2400V N/S | 2 AWG 3C 7 STR | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
| 89008689 | 2-7 CU 3C 90 MILS NL-EPR1X6 CU GW AIA PVC 2400V N/S 3100 FT 2-7 CU 3C 90 MILS NL-EPR1X6 CU GW AIA PVC 2400V N/S 3100 FT | 2 AWG 3C 7 STR | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE 3100 FT | |
| 1/0 AWG (1) | |||||
| 60646799 | 1/0-19 CU 3 CONDUCTORES 90 MILS NL-EPR1X4 CU GW AIA CUBIERTA PVC 2400V N/S 1/0-19 CU 3C 90 MILS NL-EPR1X4 CU GW AIA PVC 2400V N/S | 1/0 AWG 3C 19 STR | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | |||||
| 55221299 | 2/0-19 CU 3 CONDUCTORES 90 MILS NL-EPR1X4 CU GW AIA PVC 2400V N/S 2/0-19 CU 3C 90 MILS NL-EPR1X4 CU GW AIA PVC 2400V N/S | 2/0 AWG 3C 19 STR | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | |||||
| 55221399 | 4/0-19 CU 3 CONDUCTORES 90 MILS NL-EPR1X3 CU GW AIA PVC 2400V N/S 4/0-19 CU 3C 90 MILS NL-EPR1X3 CU GW AIA PVC 2400V N/S | 4/0 AWG 3C 19 STR | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 55152699 | 350-37 CU 3 CONDUCTORES 90 MILS NL-EPR1X2 CU GW AIA PVC 2400V N/S 350-37 CU 3C 90 MILS NL-EPR1X2 CU GW AIA PVC 2400V N/S | 350 KCMIL 3C 37 STR | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (2) | |||||
| 89064599 | 500-37 CU 3 CONDUCTORES 90 MILS NL-EPR1X1 CU GW AIA PVC 2400V N/S 500-37 CU 3C 90 MILS NL-EPR1X1 CU GW AIA PVC 2400V N/S | 500 KCMIL 3C 37S | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
| 89064589 | 500-37 CU 3 CONDUCTORES 90 MILS NL-EPR 1X1 CU GW AIA PVC 2400V S/N 2100 FT 500-37 CU 3C 90 MILS NL-EPR1X1 CU GW AIA PVC 2400V N/S 2100 FT | 500 KCMIL 3C 37S | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE DE 2100 FT | |
| 750 kcmil (1) | |||||
| 55225699 | 750-61 CU 3C 90 MILS NL-EPR1X1/0 CU GW AIA PVC 2400V N/S 750-61 CU 3C 90 MILS NL-EPR1X1/0 CU GW AIA PVC 2400V N/S | 750 KCMIL 3C 61S | NEGRO/NATURAL-/NEGRO/NATURAL-/NEGRO/NATURAL-/- | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables 2.4KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-96-659 (NEMA WC 71) 2001-5000 V Nonshielded Cables
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
