CU Comprimido 2.4kV Aislamiento EPR Cubierta LSZH-TS. MV 90
- Núm. Southwire
- SPEC46003

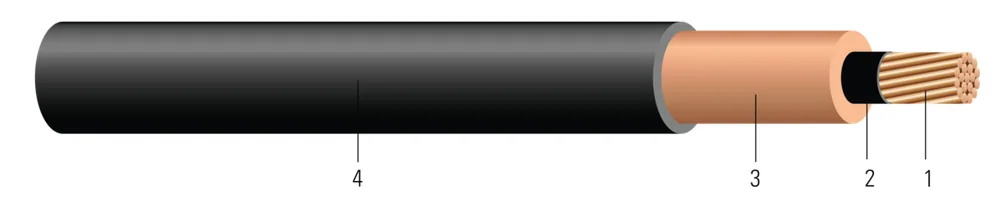

Tipo MV-90, Un Solo Conductor de Cobre, Hule de Etileno Propileno (EPR), Cubierta Termoestable SOLONON® Libre de Halógenos con Bajo Nivel de Humo (LSZH-TS). Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | Tamaño de Tubo Conduit (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.571.45 | 1253.18 | 802.03 | 0.7411.88 | 426634 | 530240.40 | 5.914.99 | 2.56.35 | 95854699 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.6951.77 | 1253.18 | 802.03 | 0.8712.21 | 6901027 | 1064482.62 | 6.917.53 | 2.56.35 | 95357099 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.092.77 | 1403.56 | 1102.79 | 1.3323.38 | 20913112 | 40001814.37 | 10.626.92 | 410.16 | 61117899 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0430.06 | 0.186 + j0.0230.186 + j0.023 | 0.193 + j0.0320.193 + j0.032 | 145145 | 155155 | 190190 | 215215 | 95854699 | |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0390.06 | 0.084 + j0.0190.084 + j0.019 | 0.092 + j0.0270.092 + j0.027 | 220220 | 235235 | 300300 | 330330 | 95357099 | |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0340.05 | 0.012 + j0.0140.012 + j0.014 | 0.02 + j0.0230.02 + j0.023 | 470470 | 505505 | 695695 | 775775 | 61117899 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 95854699 | 2-7 CU 125 MILS EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV SIN CERTIFICACIÓN UL) 2-7 CU 125 MILS EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 2 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 95357099 | 2/0-19 CU 125 MILS EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS JACKET (5kV NON-UL) 2/0-19 CU 125 MILS EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 2/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 61117899 | 500-37 CU 140 MILS EPR 2400V N/S LUGARES HÚMEDOS/SECOS CUBIERTA SOLONON-TS (5kV SIN UL) 500-37 CU 140 MILS EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables 2.4kV de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, ductos, canaletas, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a temperatura del conductor no superior a 90°C para operación normal, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -25°C para flexión en frío. Clasificados para presión lateral máxima de 1000 lb/ft. Libre de Silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-96-659 (NEMA WC 71) 2001-5000 V Nonshielded Cables
- CT USE Sizes 1/0 AWG and Larger
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
- AREMA 10.3.13 Recommended Design Criteria for Low-Smoke Halogen Free (LSHF) Polymeric Cable Jackets
