Cobre comprimido 15kV con aislamiento NLEPR 133% IL, armadura GSIA, cubierta PVC roja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46462

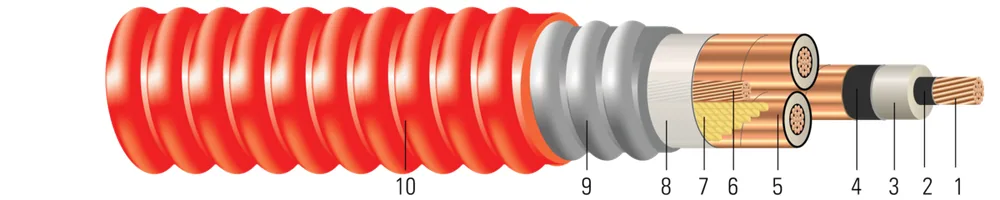

Tipo MV-105, tres conductores de cobre, 220 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, armadura entrelazada de acero galvanizado (GSIA), cubierta de cloruro de polivinilo (PVC). Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.7551.92 | 2205.59 | 0.8152.07 | 1x61x6 | 2.1225.39 | 651.65 | 2.2545.73 | 29514392 | 1592722.12 | 15.739.88 | 61010599 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.8842.25 | 2205.59 | 0.9442.40 | 1x11x1 | 2.4006.10 | 802.03 | 2.5666.52 | 42136270 | 31941448.77 | 17.945.47 | 58197299 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 1.0282.61 | 2205.59 | 1.0882.76 | 1x21x2 | 2.9317.44 | 802.03 | 3.0977.87 | 63179401 | 60002721.55 | 21.654.86 | 56080199 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 1.1272.86 | 2205.59 | 1.1873.01 | 1x21x2 | 2.9257.43 | 802.03 | 3.0917.85 | 705610500 | 84003810.17 | 21.654.86 | 61103899 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.2523.18 | 2205.59 | 1.3123.33 | 1x11x1 | 3.1958.12 | 902.29 | 3.3838.59 | 905913481 | 120005443.10 | 23.659.94 | 58197399 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0510.08 | 0.0470.07 | 0.427 + j0.4210.427 + j0.421 | 0.056 + j0.0340.056 + j0.034 | 25712571 | 150150 | 160160 | 165165 | 185185 | 61010599 | |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0400.06 | 0.0420.06 | 0.527 + j0.5120.527 + j0.512 | 0.162 + j0.0410.162 + j0.041 | 29522952 | 220220 | 235235 | 245245 | 275275 | 58197299 | |
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0320.05 | 0.0380.06 | 0.427 + j0.4210.427 + j0.421 | 0.056 + j0.0340.056 + j0.034 | 34513451 | 310310 | 335335 | 360360 | 400400 | 56080199 | |
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0280.04 | 0.0360.05 | 0.427 + j0.4210.427 + j0.421 | 0.056 + j0.0340.056 + j0.034 | 37703770 | 375375 | 400400 | 435435 | 490490 | 61103899 | |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0250.04 | 0.0340.05 | 0.427 + j0.4210.427 + j0.421 | 0.056 + j0.0340.056 + j0.034 | 41674167 | 450450 | 485485 | 535535 | 600600 | 58197399 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 2 AWG (1) | |||||
| 61010599 | 2-7 3 CONDUCTORES CU 220 NL-EPR T/S 1X6 CU GW GSIA CUBIERTA ROJO PVC 15KV 133% UL 2-7 3/C CU 220 NL-EPR T/S 1X6 CU GW GSIA RED PVC JACKET 15KV 133% UL | 2 AWG 3C 7 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | |||||
| 58197299 | 2/0-19 3/C CU 220 NL-EPR T/S 1X1 CU GW GSIA ROJO CUBIERTA PVC 15KV 133% UL 2/0-19 3/C CU 220 NL-EPR T/S 1X1 CU GW GSIA RED PVC JACKET 15KV 133% UL | 2/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | |||||
| 56080199 | 250-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X2 CU GW PVC INNER JKT GSIA ROJO PVC JACKET 15KV 133% UL 250-37 3/C CU 220 NL-EPR T/S 1X2 CU GW PVC INNER JKT GSIA RED PVC JACKET 15KV 133% UL | 250 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 61103899 | 350-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X2 CU GW GSIA ROJO CUBIERTA PVC 15KV 133% UL 350-37 3/C CU 220 NL-EPR T/S 1X2 CU GW GSIA RED PVC JACKET 15KV 133% UL | 350 KCMIL 3C 37 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (2) | |||||
| 58197399 | 500-37 3/C CU 220 NL-EPR T/S 1X1 CU GW GSIA ROJO CUBIERTA PVC 15KV 133% UL 500-37 3/C CU 220 NL-EPR T/S 1X1 CU GW GSIA RED PVC JACKET 15KV 133% UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 67099299 | 500 KCMIL 37 HILOS 3 CONDUCTORES CU 220 NL-EPR 1X1/0 CU TIERRA GSIA CUBIERTA PVC ROJA 15KV 133% 500-37 3/C CU 220 NL-EPR 1X1/0CU GW GSIA RED PVC JACKET 15KV 133% | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
