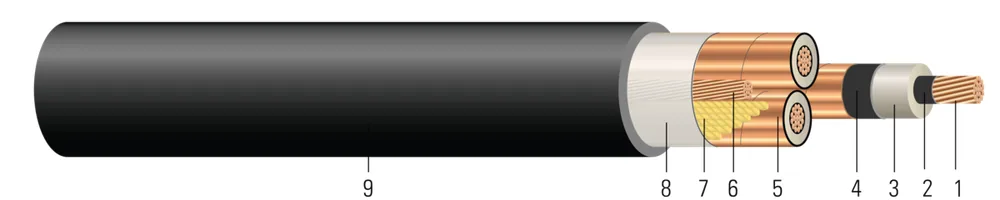

Cobre comprimido 15kV con aislamiento NLEPR 133% IL, cubierta PVC negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46402
Tipo MV-105 Tres conductores de cobre, 220 Mils Hule etilenopropileno sin plomo (NL-EPR) Nivel de aislamiento 133%, Pantalla de cinta, Cubierta de Policloruro de vinilo (PVC), Clasificado dual UL/CSA. Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (14) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.7551.92 | 2205.59 | 0.8152.07 | 1x61x6 | 1102.79 | 2.0325.16 | 22363328 | 1592722.12 | 14.236.07 | 95649099 |
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 0.8402.13 | 2205.59 | 0.9002.29 | 1x41x4 | 1102.79 | 2.2155.63 | 27584104 | 25341149.40 | 15.539.37 | 95830699 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 0.8842.25 | 2205.59 | 0.9442.40 | 1x41x4 | 1102.79 | 2.3105.87 | 32374817 | 31941448.77 | 16.140.89 | 55825499 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 0.9762.48 | 2205.59 | 1.0362.63 | 1x31x3 | 1102.79 | 2.5166.39 | 42886381 | 50782303.34 | 17.644.70 | 95628477 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 1.0282.61 | 2205.59 | 1.0882.76 | 1x21x2 | 1102.79 | 2.6286.68 | 48157166 | 60002721.55 | 18.346.48 | 55828899 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 1.1472.91 | 2205.59 | 1.2073.07 | 1x1/01x1/0 | 1353.43 | 2.9357.45 | 62889358 | 84003810.17 | 20.552.07 | 67198999 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.2753.24 | 2205.59 | 1.3353.39 | 1x4/01x4/0 | 1353.43 | 3.2038.14 | 837412462 | 120005443.10 | 22.456.90 | 57861499 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1.4643.72 | 2205.59 | 1.5243.87 | 1x1/01x1/0 | 1353.43 | 3.6209.19 | 1104016429 | 180008164.66 | 25.364.26 | 55831299 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0510.08 | 0.0470.07 | 0.355 + j0.2470.355 + j0.247 | 0.023 + j0.0330.023 + j0.033 | 25712571 | 150150 | 160160 | 165165 | 185185 | 95649099 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0430.06 | 0.0430.06 | 0.355 + j0.2470.355 + j0.247 | 0.023 + j0.0330.023 + j0.033 | 28162816 | 195195 | 210210 | 215215 | 240240 | 95830699 |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0400.06 | 0.0420.06 | 0.324 + j0.1990.324 + j0.199 | 0.019 + j0.0340.019 + j0.034 | 29522952 | 220220 | 235235 | 245245 | 275275 | 55825499 |
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0340.05 | 0.0390.06 | 0.355 + j0.2470.355 + j0.247 | 0.023 + j0.0330.023 + j0.033 | 32843284 | 285285 | 305305 | 325325 | 360360 | 95628477 |
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0320.05 | 0.0380.06 | 0.326 + j0.2020.326 + j0.202 | 0.018 + j0.0320.018 + j0.032 | 34513451 | 310310 | 335335 | 360360 | 400400 | 55828899 |
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0280.04 | 0.0360.05 | 0.529 + j0.4450.529 + j0.445 | 0.162 + j0.0490.162 + j0.049 | 37703770 | 375375 | 400400 | 435435 | 490490 | 67198999 |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0250.04 | 0.0340.05 | 0.529 + j0.4450.529 + j0.445 | 0.162 + j0.0490.162 + j0.049 | 41674167 | 450450 | 485485 | 535535 | 600600 | 57861499 |
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0230.03 | 0.0210.03 | 0.0320.05 | 0.327 + j0.1960.327 + j0.196 | 0.027 + j0.0380.027 + j0.038 | 47524752 | 545545 | 585585 | 670670 | 745745 | 55831299 |
Números de parte en esta familia (14)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 2 AWG (1) | |||||
| 95649099 | 2-7 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X6 CU GW NEGRO PVC UL/CSA 2-7 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X6 CU GW BLACK PVC UL/CSA | 2 AWG 3C 7 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | |||||
| 95830699 | 1/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO PVC UL/CSA 1/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK PVC UL/CSA | 1/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | |||||
| 55825499 | 2/0-19 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO PVC UL/CSA 2/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK PVC UL/CSA | 2/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (2) | |||||
| 95628477 | 4/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW NEGRO PVC UL/CSA 0 FT 4/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW BLACK PVC UL/CSA 0 FT | 4/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 95628499 | 4/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW NEGRO PVC UL/CSA 4/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW BLACK PVC UL/CSA | 4/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | |||||
| 55828899 | 250-37 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X2 CU GW NEGRO PVC UL/CSA 250-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X2 CU GW BLACK PVC UL/CSA | 250 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (2) | |||||
| 67198999 | 350-37 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X1/0 CU GW NEGRO PVC UL 350-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1/0 CU GW BLACK PVC UL | 350 KCMIL 3C 37 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 95832299 | 350-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X2 CU GW NEGRO PVC UL/CSA 350-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X2 CU GW BLACK PVC UL/CSA | 350 KCMIL 3C 37 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (4) | |||||
| 57861499 | 500-37 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X4/0 CU GW NEGRO PVC UL 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X4/0 CU GW BLACK PVC UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 95833077 | 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW NEGRO PVC UL/CSA 0 FT 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW BLACK PVC UL/CSA 0 FT | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 95833099 | 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW NEGRO PVC UL/CSA 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW BLACK PVC UL/CSA | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 65358399 | 500 kcmil 37 HILOS 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 3X1 CU GW NEGRO PVC UL 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 3X1 CU GW BLACK PVC UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (2) | |||||
| 55831299 | 750-61 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1/0 CU GW NEGRO PVC UL/CSA 750-61 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1/0 CU GW BLACK PVC UL/CSA | 750 KCMIL 3C 61S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 65356299 | 750 kcmil 61 HILOS 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X1/0 CU GW ROJO PVC UL 750-61 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1/0 CU GW RED PVC UL | 750 KCMIL 3C 61S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, tubo conduit, conductos, canales, charolas, enterramiento directo, soportado aéreamente por un cable mensajero y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados dobles UL/CSA. Para usos en ubicaciones peligrosas Clase I y II, División 2 según los Artículos 501 y 502 del NEC. Clasificados para una presión lateral máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
