Cobre comprimido 15kV con aislamiento NLEPR 133% IL, cubierta CPE-TP negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo

Southwire

Cobre comprimido 15kV con aislamiento NLEPR 133% IL, cubierta CPE-TP negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire
SPEC46403

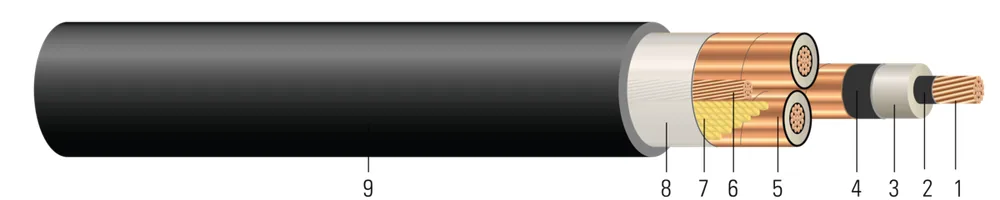

Tipo MV-105, tres conductores de cobre, 220 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, cubierta de polietileno clorado termoplástico (CPE-TP). Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (7) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraEspesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG770.2820.720.7551.922205.590.8152.071x61x61102.792.0325.16216332191592722.1214.236.07 64338099
1/0 AWG1/0 AWG19190.3610.920.8402.132205.590.9002.291x41x41102.792.2225.642870427125341149.4015.539.37 58404199
2/0 AWG2/0 AWG19190.4051.030.8842.252205.590.9442.401x31x31102.792.3175.893297490631941448.7716.241.15 64690499
3/0 AWG3/0 AWG19190.4561.160.9342.372205.590.9942.521x31x31102.792.4186.143738556340271826.6116.942.93 58404299
4/0 AWG4/0 AWG19190.5121.300.9762.482205.591.0362.631x31x31102.792.5166.394300639950782303.3417.644.70 56025199
350 KCMIL350 KCMIL37370.6611.681.1472.912205.591.2073.071x21x21353.432.9297.446211924384003810.1720.552.07 56378599
500 KCMIL500 KCMIL37370.7892.001.2753.242205.591.3353.391x11x11353.433.2128.16805611989120005443.1022.456.90 56123299
2 AWG2 AWG0.1620.240.2040.300.0510.080.0470.070.356 + j0.2550.356 + j0.2550.019 + j0.0290.019 + j0.02925712571150150160160165165185185 64338099
1/0 AWG1/0 AWG0.1020.150.1280.190.0430.060.0430.060.357 + j0.2600.357 + j0.2600.024 + j0.0370.024 + j0.03728162816195195210210215215240240 58404199
2/0 AWG2/0 AWG0.0810.120.1020.150.0400.060.0420.060.473 + j0.3850.473 + j0.3850.105 + j0.0400.105 + j0.04029522952220220235235245245275275 64690499
3/0 AWG3/0 AWG0.0640.100.0810.120.0370.060.0400.060.358 + j0.2650.358 + j0.2650.020 + j0.0300.020 + j0.03031103110250250270270285285315315 58404299
4/0 AWG4/0 AWG0.0510.080.0650.100.0340.050.0390.060.359 + j0.2500.359 + j0.2500.031 + j0.0410.031 + j0.04132843284285285305305325325360360 56025199
350 KCMIL350 KCMIL0.0310.050.0410.060.0280.040.0360.050.359 + j0.2500.359 + j0.2500.031 + j0.0410.031 + j0.04137703770375375400400435435490490 56378599
500 KCMIL500 KCMIL0.0220.030.0300.040.0250.040.0340.050.359 + j0.2670.359 + j0.2670.020 + j0.0320.020 + j0.03241674167450450485485535535600600 56123299

Números de parte en esta familia (7)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
643380992 AWG 7 HILOS 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X6 CU GW NEGRO CUBIERTA CPE-TP UL 2-7 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X6 CU GW BLACK CPE-TP UL2 AWG 3C 7 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
584041991/0-19 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO CPE-TP UL 1/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK CPE-TP UL1/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
646904992/0-19 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW NEGRO CPE-TP UL 2/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW BLACK CPE-TP UL2/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
584042993/0-19 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW NEGRO CPE-TP UL 3/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW BLACK CPE-TP UL3/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
560251994/0-19 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW NEGRO CPE-TP UL 4/0-19 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X3 CU GW BLACK CPE-TP UL4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56378599350-37 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X2 CU GW NEGRO CPE-TP UL 350-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X2 CU GW BLACK CPE-TP UL350 KCMIL 3C 37 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
56123299500-37 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW NEGRO CPE-TP UL 500-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW BLACK CPE-TP UL500 KCMIL 3C 37SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
