Cobre comprimido 15kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta PVC roja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire: SPEC46453

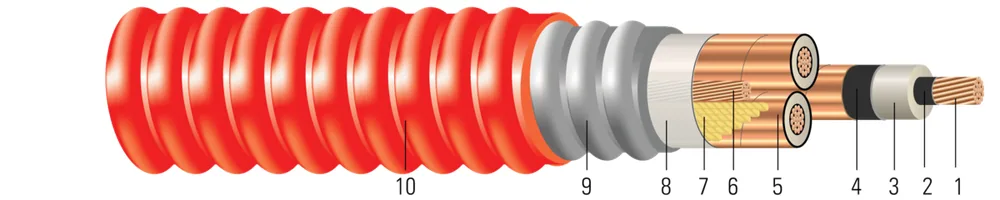

Cable de potencia tipo MV-105 tres conductores de cobre, 220 milésimas de caucho de etileno propileno sin plomo (NL-EPR) nivel de aislamiento 133%, blindaje de cinta, armadura entrelazada de aluminio (AIA), cubierta de cloruro de polivinilo (PVC). Tipo MC para uso en charola portacables - Resistente a la luz solar. Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (13) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Diámetro Sobre Aislamiento (in)(cm)	Espesor del Aislamiento (mils)(mm)	Diámetro Sobre Blindaje (in)(cm)	Tamaño de Tierra	Diámetro Sobre Armadura (in)(cm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)	Tensión de Jalado Máximo (lbs)(kg)	Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG	77	0.2820.72	0.7551.92	2205.59	0.8152.07	1x61x6	2.1325.42	651.65	2.2645.75	24393630	1592722.12	15.840.13	55167189
1/0 AWG1/0 AWG	1919	0.3610.92	0.8402.13	2205.59	0.9002.29	1x41x4	2.3195.89	802.03	2.4856.31	31734722	25341149.40	17.343.94	55695199
2/0 AWG2/0 AWG	1919	0.4051.03	0.8842.25	2205.59	0.9442.40	1x41x4	2.4106.12	802.03	2.5766.54	35465277	31941448.77	18.045.72	95788689
4/0 AWG4/0 AWG	1919	0.5121.30	0.9762.48	2205.59	1.0362.63	1x31x3	2.6096.63	802.03	2.7757.05	45936835	50782303.34	19.449.28	55164889
250 KCMIL250 KCMIL	3737	0.5581.42	1.0282.61	2205.59	1.0882.76	1x21x2	2.7216.91	802.03	2.8877.33	55408244	60002721.55	20.251.31	44727699
350 KCMIL350 KCMIL	3737	0.6611.68	1.1472.91	2205.59	1.2073.07	1x21x2	2.9787.56	802.03	3.1447.99	65059681	84003810.17	22.055.88	55161489
500 KCMIL500 KCMIL	3737	0.7892.00	1.2753.24	2205.59	1.3353.39	1x11x1	3.2488.25	902.29	3.4288.71	818512181	120005443.10	23.960.71	40916989
750 KCMIL750 KCMIL	6161	0.9682.46	1.4643.72	2205.59	1.5243.87	1x1/01x1/0	3.6639.30	902.29	3.8519.78	1146417060	180008164.66	26.968.33	55697799
2 AWG2 AWG	0.1620.24	0.2040.30	0.0510.08	0.0470.07	0.296 + j0.1590.296 + j0.159	0.018 + j0.0320.018 + j0.032	25712571	150150	160160	165165	185185	55167189
1/0 AWG1/0 AWG	0.1020.15	0.1280.19	0.0430.06	0.0430.06	0.319 + j0.1940.319 + j0.194	0.020 + j0.0370.020 + j0.037	28162816	195195	210210	215215	240240	55695199
2/0 AWG2/0 AWG	0.0810.12	0.1020.15	0.0400.06	0.0420.06	0.355 + j0.2470.355 + j0.247	0.023 + j0.0330.023 + j0.033	29522952	220220	235235	245245	275275	95788689
4/0 AWG4/0 AWG	0.0510.08	0.0650.10	0.0340.05	0.0390.06	0.296 + j0.1590.296 + j0.159	0.018 + j0.0320.018 + j0.032	32843284	285285	305305	325325	360360	55164889
250 KCMIL250 KCMIL	0.0430.06	0.0560.08	0.0320.05	0.0380.06	0.292 + j0.1580.292 + j0.158	0.019 + j0.0380.019 + j0.038	34513451	310310	335335	360360	400400	44727699
350 KCMIL350 KCMIL	0.0310.05	0.0410.06	0.0280.04	0.0360.05	0.295 + j0.1830.295 + j0.183	0.021 + j0.0320.021 + j0.032	37703770	375375	400400	435435	490490	55161489
500 KCMIL500 KCMIL	0.0220.03	0.0300.04	0.0250.04	0.0340.05	0.271 + j0.1830.271 + j0.183	0.023 + j0.0350.023 + j0.035	41674167	450450	485485	535535	600600	40916989
750 KCMIL750 KCMIL	0.0140.02	0.0230.03	0.0210.03	0.0320.05	0.324 + j0.1990.324 + j0.199	0.019 + j0.0340.019 + j0.034	47524752	545545	585585	670670	745745	55697799

Números de parte en esta familia (13)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
2 AWG (2)
55167199	2-7 3/C CU 220 NL-EPR T/S 1X6 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 2-7 3/C CU 220 NL-EPR T/S 1X6 CU GW AIA RED PVC JACKET 15KV 133% UL	2 AWG 3C 7 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
55167189	2-7 3 CONDUCTORES CU 220 NL-EPR T/S 1X6 CU GW AIA CUBIERTA PVC ROJA 15KV 133% UL 3500 FT 2-7 3/C CU 220 NL-EPR T/S 1X6 CU GW AIA RED PVC JACKET 15KV 133% UL 3500 FT	2 AWG 3C 7 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE DE 3500 FT
1/0 AWG (1)
55695199	1/0-19 3 CONDUCTORES CU 220 NL-EPR T/S 1X4 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 1/0-19 3/C CU 220 NL-EPR T/S 1X4 CU GW AIA RED PVC JACKET 15KV 133% UL	1/0 AWG 3C 19 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
2/0 AWG (2)
95788699	2/0-19 3/C CU 220 NL-EPR T/S 1X4 CU GW ROJO CUBIERTA PVC 15KV 133% UL AIA 2/0-19 3/C CU 220 NL-EPR T/S 1X4 CU GW AIA RED PVC JACKET 15KV 133% UL	2/0 AWG 3C 19 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
95788689	2/0-19 3/C CU 220 NL-EPR T/S 1X4 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL2500 FT 2/0-19 3/C CU 220 NL-EPR T/S 1X4 CU GW AIA RED PVC JACKET 15KV 133% UL2500 FT	2/0 AWG 3C 19 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE DE 2500 FT
4/0 AWG (2)
55164899	4/0-19 3 CONDUCTORES CU 220 NL-EPR T/S 1X3 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 4/0-19 3/C CU 220 NL-EPR T/S 1X3 CU GW AIA RED PVC JACKET 15KV 133% UL	4/0 AWG 3C 19 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
55164889	4/0-19 3 CONDUCTORES CU 220 NL-EPR T/S 1X3 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 2500 FT 4/0-19 3/C CU 220 NL-EPR T/S 1X3 CU GW AIA RED PVC JACKET 15KV 133% UL2500 FT	4/0 AWG 3C 19 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE DE 2500 FT
250 kcmil (1)
44727699	250-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X2 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 250-37 3/C CU 220 NL-EPR T/S 1X2 CU GW AIA RED PVC JACKET 15KV 133% UL	250 KCMIL 3C 37S	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
350 kcmil (2)
55161499	350-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X2 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 350-37 3/C CU 220 NL-EPR T/S 1X2 CU GW AIA RED PVC JACKET 15KV 133% UL	350 KCMIL 3C 37 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
55161489	350-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X2 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 1600 FT 350-37 3/C CU 220 NL-EPR T/S 1X2 CU GW AIA RED PVC JACKET 15KV 133% UL1600 FT	350 KCMIL 3C 37 STR	NEGRO-/NEGRO-/NEGRO-/-	CARRETE 1600 FT
500 kcmil (2)
40916999	500-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X1 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 500-37 3/C CU 220 NL-EPR T/S 1X1 CU GW AIA RED PVC JACKET 15KV 133% UL	500 KCMIL 3C 37S	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA
40916989	500-37 3 CONDUCTORES CU 220 NL-EPR T/S 1X1 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 1600 FT 500-37 3/C CU 220 NL-EPR T/S 1X1 CU GW AIA RED PVC JACKET 15KV 133% UL1600 FT	500 KCMIL 3C 37S	NEGRO-/NEGRO-/NEGRO-/-	CARRETE 1600 FT
750 kcmil (1)
55697799	750-61 3 CONDUCTORES CU 220 NL-EPR T/S 1X1/0 CU GW AIA ROJO PVC JACKET 15KV 133% UL 750-61 3/C CU 220 NL-EPR T/S 1X1/0 CU GW AIA RED PVC JACKET 15KV 133% UL	750 KCMIL 3C 61S	NEGRO-/NEGRO-/NEGRO-/-	CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
UL 1072 Medium-Voltage Power Cables
UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
