Cobre comprimido 15kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta PVC roja. MV 105 - Tierra al 50% - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46455

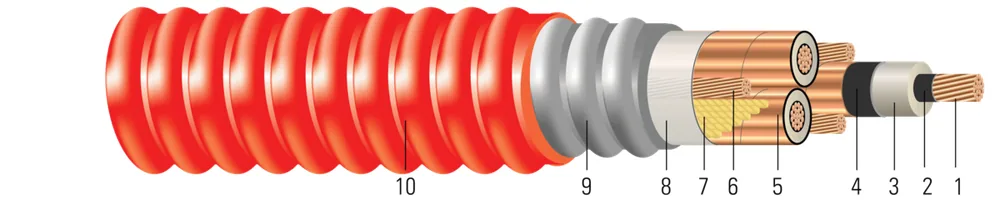

Tipo MV-105, tres conductores de cobre, 220 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, armadura entrelazada de aluminio (AIA) con tierra al 50%, cubierta de cloruro de polivinilo (PVC). Libre de silicona. Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 0.8402.13 | 2205.59 | 0.9002.29 | 3x63x6 | 2.3195.89 | 802.03 | 2.4856.31 | 32894895 | 25341149.40 | 17.343.94 | 67941999 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 1.0282.61 | 2205.59 | 1.0882.76 | 3x43x4 | 2.7236.92 | 1353.43 | 2.9937.60 | 55788301 | 60002721.55 | 20.953.09 | 57871299 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 1.1272.86 | 2205.59 | 1.1873.01 | 3x23x2 | 2.9357.45 | 802.03 | 3.1017.88 | 66739931 | 84003810.17 | 21.755.12 | 56029399 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.2523.18 | 2205.59 | 1.3123.33 | 3x13x1 | 3.2058.14 | 902.29 | 3.3938.62 | 861112815 | 120005443.10 | 23.760.20 | 60521299 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1.4643.72 | 2205.59 | 1.5243.87 | 3x2/03x2/0 | 3.6639.30 | 902.29 | 3.8519.78 | 1209317996 | 180008164.66 | 26.968.33 | 57620299 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0430.06 | 0.0430.06 | 0.395 + j0.3230.395 + j0.323 | 0.042 + j0.0400.042 + j0.040 | 28162816 | 195195 | 210210 | 215215 | 240240 | 67941999 | |
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0320.05 | 0.0380.06 | 0.396 + j0.3230.396 + j0.323 | 0.042 + j0.0390.042 + j0.039 | 34513451 | 310310 | 335335 | 360360 | 400400 | 57871299 | |
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0280.04 | 0.0360.05 | 0.396 + j0.3230.396 + j0.323 | 0.042 + j0.0390.042 + j0.039 | 37703770 | 375375 | 400400 | 435435 | 490490 | 56029399 | |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0250.04 | 0.0340.05 | 0.397 + j0.3300.397 + j0.330 | 0.040 + j0.0340.040 + j0.034 | 41674167 | 450450 | 485485 | 535535 | 600600 | 60521299 | |
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0230.03 | 0.0210.03 | 0.0320.05 | 0.398 + j0.3020.398 + j0.302 | 0.046 + j0.0350.046 + j0.035 | 47524752 | 545545 | 585585 | 670670 | 745745 | 57620299 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67941999 | 1/0-19 3/C CU 220 NL-EPR T/S 3X6 CU GW ROJO CUBIERTA PVC 15KV 133% UL AIA 1/0-19 3/C CU 220 NL-EPR T/S 3X6 CU GW AIA RED PVC JACKET 15KV 133% UL | 1/0 AWG 3C 19 STR | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 57871299 | 250 kcmil 37 HILOS 3 CONDUCTORES CU 220 MILS NL-EPR 15KV 133% T/S 3X4 CU GW ROJO PVC UL 250-37 3/C CU 220 MILS NL-EPR 15KV 133% T/S 3X4 CU GW RED PVC UL | 250 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 56029399 | 350-37 3 CONDUCTORES CU 220 NL-EPR T/S 3X2 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 350-37 3/C CU 220 NL-EPR T/S 3X2 CU GW AIA RED PVC JACKET 15KV 133% UL | 350 KCMIL 3C 37 STR | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 60521299 | 500-37 3 CONDUCTORES CU 220 NL-EPR T/S 3X1 CU GW AIA ROJO CUBIERTA PVC 15KV 133% UL 500-37 3/C CU 220 NL-EPR T/S 3X1 CU GW AIA RED PVC JACKET 15KV 133% UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 57620299 | 750-61 3/C CU 220 NL-EPR T/S 3X2/0 CU GW AIA ROJO FORRO PVC 15KV 133% UL 750-61 3/C CU 220 NL-EPR T/S 3X2/0 CU GW AIA RED PVC JACKET 15KV 133% UL | 750 KCMIL 3C 61S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a una temperatura del conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Calificados a -35°C para flexión en frío cuando están listados por UL. Calificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados dual UL/CSA. Para uso en ubicaciones peligrosas Clase I y II, División 2 según los Artículos 501 y 502 de NEC. Calificados para 1000 lbs/FT de presión máxima en las paredes laterales. La tierra está dimensionada para igualar el 50% del conductor de fase. Cable libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-58-679 Control Cable Conductor Identification Method 4
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
- GM 5E
