Cobre comprimido 15kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta LSZH-TP roja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46460

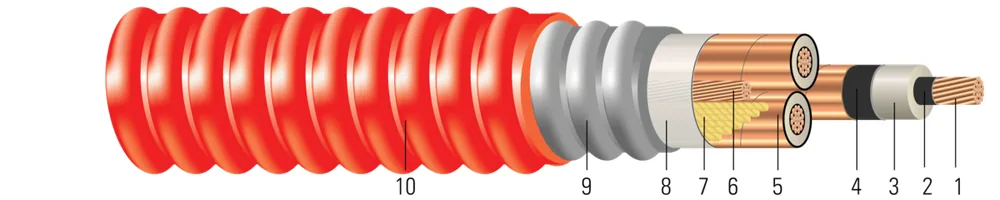

Tipo MV-105, tres conductores de cobre, 220 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, armadura entrelazada de aluminio (AIA), cubierta de bajo humo libre de halógenos SOLONON® termoplástica (LSZH-TP). Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2820.72 | 0.7551.92 | 2205.59 | 0.8152.07 | 1x61x6 | 2.1325.42 | 651.65 | 2.2645.75 | 24633665 | 1592722.12 | 15.840.13 | 58567799 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1.2753.24 | 2205.59 | 1.3353.39 | 1x11x1 | 3.2558.27 | 902.29 | 3.4438.75 | 812912097 | 120005443.10 | 24.161.21 | 58567599 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1.4643.72 | 2205.59 | 1.5243.87 | 1x1/01x1/0 | 3.6639.30 | 902.29 | 3.8519.78 | 1140716975 | 180008164.66 | 26.968.33 | 58567699 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0510.08 | 0.0470.07 | 0.408 + j0.3570.408 + j0.357 | 0.047 + j0.0350.047 + j0.035 | 25712571 | 150150 | 160160 | 165165 | 185185 | 58567799 | |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0250.04 | 0.0340.05 | 0.410 + j0.3820.410 + j0.382 | 0.041 + j0.0320.041 + j0.032 | 41674167 | 450450 | 485485 | 535535 | 600600 | 58567599 | |
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0230.03 | 0.0210.03 | 0.0320.05 | 0.410 + j0.3820.410 + j0.382 | 0.041 + j0.0320.041 + j0.032 | 47524752 | 545545 | 585585 | 670670 | 745745 | 58567699 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 58567799 | 2 AWG 7 HILOS 3 CONDUCTORES CU 220 NL-EPR T/S 1X6 CU GW AIA ROJO SOLONON-TP CUBIERTA 15KV 133% UL 2-7 3/C CU 220 NL-EPR T/S 1X6 CU GW AIA RED SOLONON-TP JACKET 15KV 133% UL | 2 AWG 3C 7 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 58567599 | 500-37 3/C CU 220 NL-EPR T/S 1X1 CU GW AIA ROJO CUBIERTA SOLONONÓN-TP 15KV 133% UL 500-37 3/C CU 220 NL-EPR T/S 1X1 CU GW AIA RED SOLONON-TP JACKET 15KV 133% UL | 500 KCMIL 3C 37S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 58567699 | 750-61 3 CONDUCTORES CU 220 NL-EPR T/S 1X1/0 CU GW AIA ROJO SOLON ON-TP FORRO 15KV 133% UL 750-61 3/C CU 220 NL-EPR T/S 1X1/0 CU GW AIA RED SOLONON-TP JACKET 15KV133% UL | 750 KCMIL 3C 61S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables 15KV de Southwire son adecuados para usar en áreas secas y húmedas, tubos conduit, conductos, canales, charolas, enterramiento directo, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -25°C para doblado en frío. Para uso en ubicaciones peligrosas Clase I y II, División 2 según los artículos 501 y 502 del NEC. Clasificados para presión lateral máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
