Cobre compacto 15kV con aislamiento NLEPR 133% IL, cubierta SIM-PVC negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46319

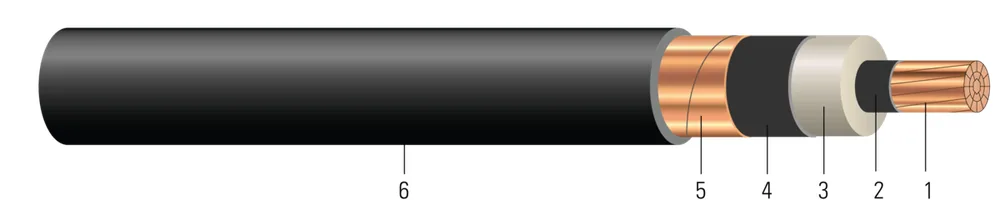

Tipo MV-105 Conductor Sencillo Cobre Compacto, 220 Mil Caucho de Etileno Propileno Libre de Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta de Cloruro de Polivinilo (PVC) SIMpull®, Clasificación Dual UL/CSA
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (7) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | Tamaño de Tubo Conduit (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 77 | 0.2680.68 | 0.7461.89 | 2205.59 | 0.8062.05 | 802.03 | 0.9862.50 | 635945 | 530240.40 | 11.829.97 | 3.07.62 | 66914299 |
| 1/0 AWG1/0 AWG | 1919 | 0.3360.85 | 0.8142.07 | 2205.59 | 0.8742.22 | 802.03 | 1.0542.68 | 8001191 | 844382.83 | 12.632.00 | 3.07.62 | 64720399 |
| 4/0 AWG4/0 AWG | 1919 | 0.4741.20 | 0.9532.42 | 2205.59 | 1.0132.57 | 802.03 | 1.1933.03 | 10121506 | 1692767.48 | 14.336.32 | 3.58.89 | 64092199 |
| 350 KCMIL350 KCMIL | 3535 | 0.6151.56 | 1.1022.80 | 2205.59 | 1.1622.95 | 802.03 | 1.3423.41 | 17472600 | 28001270.06 | 16.140.89 | 4.010.16 | 64720799 |
| 500 KCMIL500 KCMIL | 3535 | 0.7351.87 | 1.2303.12 | 2205.59 | 1.2903.28 | 802.03 | 1.4703.73 | 23013424 | 40001814.37 | 17.644.70 | 4.511.43 | 55399899 |
| 750 KCMIL750 KCMIL | 6161 | 0.9082.31 | 1.4043.57 | 2205.59 | 1.4953.80 | 802.03 | 1.7354.41 | 33314957 | 60002721.55 | 20.852.83 | 5.012.70 | 56160301 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0530.08 | 0.0520.08 | 0.446 + j0.3910.446 + j0.391 | 0.081 + j0.0440.081 + j0.044 | 25282528 | 155155 | 165165 | 195195 | 215215 | 66914299 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0460.07 | 0.0480.07 | 0.446 + j0.3910.446 + j0.391 | 0.081 + j0.0440.081 + j0.044 | 27382738 | 200200 | 215215 | 260260 | 290290 | 64720399 |
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0360.05 | 0.0430.06 | 0.446 + j0.3910.446 + j0.391 | 0.081 + j0.0440.081 + j0.044 | 31663166 | 295295 | 315315 | 400400 | 445445 | 64092199 |
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0300.04 | 0.0400.06 | 0.446 + j0.2840.446 + j0.284 | 0.105 + j0.0480.105 + j0.048 | 36283628 | 390390 | 415415 | 550550 | 610610 | 64720799 |
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0260.04 | 0.0370.06 | 0.444 + j0.4870.444 + j0.487 | 0.081 + j0.0370.081 + j0.037 | 39993999 | 465465 | 500500 | 685685 | 765765 | 55399899 |
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0230.03 | 0.0220.03 | 0.0350.05 | 0.444 + j0.2840.444 + j0.284 | 0.106 + j0.050.106 + j0.05 | 45664566 | 565565 | 610610 | 885885 | 990990 | 56160301 |
Números de parte en esta familia (7)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 2 AWG (1) | ||||
| 66914299 | 2-7 MB CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 2-7 MB CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 2 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | ||||
| 64720399 | 1/0-19 CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1/0-19 CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | ||||
| 64092199 | 4/0-19 CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL 4/0-19 CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | ||||
| 64720799 | 350-35 CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 350-35 CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 350 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | ||||
| 55399899 | 500-35 CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO CUBIERTA PVC SIMpull UL 500-35 CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL | 500 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (2) | ||||
| 56160399 | 750-61 CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL 750-61 CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL | 750 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
| 56160301 | 750-61 CPT CU 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull PVC JACKET UL 2500 FT 750-61 CPT CU 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL2500 FT | 750 KCMIL 1C 61S | CARRETE DE 2500 FT | |
Aplicación y características
Los cables de 15kV de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumple con la sección NEC 311.36 y 250.4(A)(5), y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío cuando se lista UL. Clasificado a -25°C para flexión en frío e impacto en frío y marcado con "LTDD" cuando se lista CSA o se lista de manera dual UL/CSA. La cubierta PVC se fabrica con tecnología SIM y tiene un coeficiente de fricción COF de 0.2. El cable puede instalarse en tubo conduit sin la necesidad de lubricante. Clasificado para una presión lateral máxima de 1000 lb/ft.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B496 Compact Round Concentric-lay-standard copper
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
