CU 600V Aislamiento XLPE Chaqueta Termoplástica LSZH-TP XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona

Southwire

CU 600V Aislamiento XLPE Chaqueta Termoplástica LSZH-TP XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona

Núm. Southwire
SPEC45054

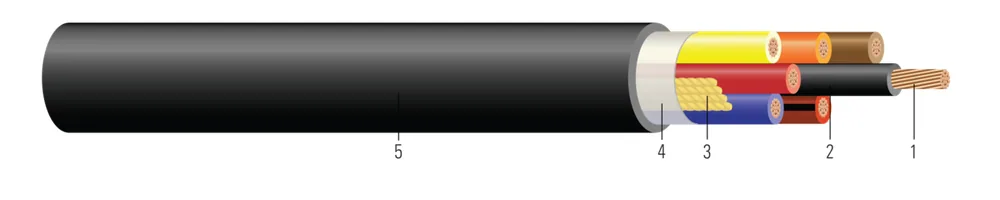

Cable de control tipo TC-ER 600 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2 cubierta termoplástica SOLONON® de bajo humo y cero halógenos (LSZH-TP), método de identificación de conductor de cable de control 1 tabla 2. Clasificado CT - Resistente a la luz solar - Para enterramiento directo - Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (15) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorHebras del ConductorEspesor del Aislamiento (mils)(mm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso de Cobre (lbs/1000')(kgs/km)Peso Aprox. (lbs/1000')(kgs/km)Resistencia en CC a 25C (ohms/1000')(ohms/km)Resistencia en CA a 75C (ohms/1000')(ohms/km)Radio de Curvatura Mín. (in)(cm)Amperaje permitido Canalización 75CAmperaje permitido Canalización 90C
14 AWG14 AWG2277300.76451.140.3490.892537671002.6313.923.1704.721.43.5620202525 56131299
14 AWG14 AWG3377300.76451.140.3730.953857931382.6313.923.1704.721.53.8120202525 89015999
14 AWG14 AWG4477300.76451.140.4021.0251761111652.6313.923.1704.721.64.0616162020 56131399
14 AWG14 AWG5577300.76451.140.4431.1364951352012.6313.923.1704.721.84.5716162020 56338399
14 AWG14 AWG101077300.76601.520.6491.651271892623902.6313.923.1704.722.66.6010101212 59752499
14 AWG14 AWG191977300.76601.520.7741.972423604406552.6313.923.1704.723.17.8710101212 56319499
12 AWG12 AWG2277300.76451.140.3840.984060891321.6622.472.0022.981.53.8125253030 57461599
12 AWG12 AWG3377300.76451.140.4121.0561911211801.6622.472.0022.981.64.0625253030 89012299
12 AWG12 AWG4477300.76451.140.4451.13811211522261.6622.472.0022.981.84.5720202424 56131999
12 AWG12 AWG7777300.76601.520.5671.441422112573821.6622.472.0022.982.35.8417172121 57461399
12 AWG12 AWG121277300.76601.520.7321.862443634116121.6622.472.0022.982.97.3712121515 57461499
10 AWG10 AWG2277300.76451.140.4441.1365971231831.0401.551.2531.861.94.8335354040 56671999
10 AWG10 AWG3377300.76451.140.4721.20971441692511.0401.551.2531.861.94.8335354040 57714499
10 AWG10 AWG4477300.76451.140.5471.391291922353501.0401.551.2531.862.25.5928283232 56672099
10 AWG10 AWG121277300.76802.030.9042.303885776409521.0401.551.2531.863.69.1417172020 57461999

Números de parte en esta familia (15)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
5613129914-7 2 CONDUCTORES CU XHHW/SOLONON IDENTIFICACIÓN DE FASE TIPO TC 600V NEGRO 0 FT 14-7 2/C CU XHHW/SOLONON PHASE ID TYPE TC 600V BLACK 0 FT14 AWG 2C 7 STRNEGRO/ROJOCARRETE CORTE A LA MEDIDA
8901599914-7 3 CONDUCTORES CU XHHW/SOLONON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 14-7 3/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK14 AWG 3C 7 STRNEGRO/ROJO/AZULCARRETE CORTE A LA MEDIDA
5613139914-7 4 CONDUCTORES CU XHHW/SOLONON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 0 FT 14-7 4/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK 0 FT14 AWG 4C 7 STRNEGRO/ROJO/AZUL/NARANJACARRETE CORTE A LA MEDIDA
5633839914-7 5/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V NEGRO 14-7 5/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK14 AWG 5C 7SNEGRO/ROJO/AZUL/NARANJA/AMARILLOCARRETE CORTE A LA MEDIDA
5975249914 AWG 7 HILOS 10 CONDUCTORES CU XHHW/SOLONON IDENTIFICACIÓN DE FASE 1x12 GW TIPO TC-ER 600V NEGRO 14-7 10/C CU XHHW/SOLONON PHASE ID 1x12 GW TYPE TC-ER 600V BLACK14 AWG 10C 7SNEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO/AZUL/NARANJA/AMARILLOCARRETE CORTE A LA MEDIDA
5631949914-7 19/C CU XHHW/SOLONON PHASE ID TIPO TC-ER 600V NEGRO 14-7 19/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK14 AWG 19C 7S/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPECARRETE CORTE A LA MEDIDA
5746159912-7 2/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V NEGRO 12-7 2/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK12 AWG 2C 7 STRNEGRO/ROJOCARRETE CORTE A LA MEDIDA
8901229912-7 3 CONDUCTORES CU XHHW/SOLONON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 3/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK12 AWG 3C 7SNEGRO/ROJO/AZULCARRETE CORTE A LA MEDIDA
5613199912-7 4 CONDUCTORES CU XHHW/SOLONON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 0 FT 12-7 4/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK 0 FT12 AWG 4C 7 STRNEGRO/ROJO/AZUL/NARANJACARRETE CORTE A LA MEDIDA
5746139912-7 7/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V NEGRO 12-7 7/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK12 AWG 7C 7SNEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGROCARRETE CORTE A LA MEDIDA
5746149912-7 12/C CU XHHW/SOLONON PHASE ID TIPO TC-ER 600V NEGRO 12-7 12/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK12 AWG 12C 7SNEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJACARRETE CORTE A LA MEDIDA
5667199910-7 2/C CU XHHW/SOLONON PHASE ID TYPE TC 600V NEGRO 10-7 2/C CU XHHW/SOLONON PHASE ID TYPE TC 600V BLACK10 AWG 2C 7 STRNEGRO/ROJOCARRETE CORTE A LA MEDIDA
5771449910-7 3/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V NEGRO 10-7 3/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK10 AWG 3C 7 STRNEGRO/ROJO/AZULCARRETE CORTE A LA MEDIDA
5667209910-7 4/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V NEGRO 10-7 4/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK10 AWG 4C 7 STRNEGRO/ROJO/AZUL/NARANJACARRETE CORTE A LA MEDIDA
5746199910-7 12/C CU XHHW/SOLONON PHASE ID TIPO TC-ER 600V NEGRO 10-7 12/C CU XHHW/SOLONON PHASE ID TYPE TC-ER 600V BLACK10 AWG 12C 7SNEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/NEGROCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de control tipo TC-ER de 600 Volt de Southwire están diseñados para su uso en áreas húmedas y secas, conductos, ductos, canales, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 según el artículo NEC 501 y 502. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10. El cable 16 AWG está fabricado de conformidad con UL 66 Fixture Wire. Resistente a la luz solar - Para enterramiento directo - Libre de silicona

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • UL 44 Thermoset-Insulated Wires and Cables
  • UL 66 Fixture Wire
  • UL 1277 Electrical Power and Control Tray Cables
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
  • ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
  • ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
